Un estéreo a válvulas de construcción (3 / 11 paso)

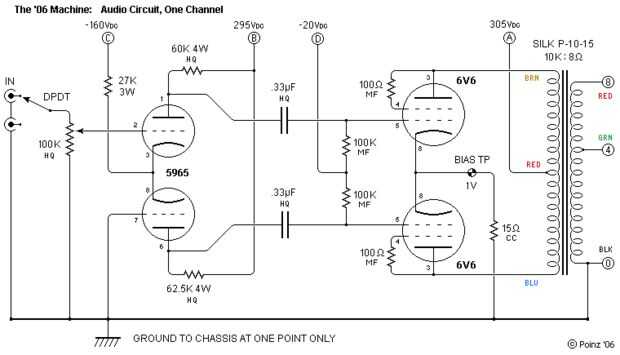

Paso 3: El circuito de Audio: lo que está sucediendo

Push-Pull

El principio básico detrás de este amplificador es muy bueno y vale la pena echar un vistazo. ¿Este amplificador se llama un amplificador Push-Pull de 6V6, la 6V6 siendo el modelo de tubo, pero lo que es este vaivén? Se refiere a un caso especial de circuitos diferenciales, donde toda la señal se compone de la diferencia de dos voltajes, una negativa y una positiva (técnicamente hablando, sólo la etapa de salida push-pull, pero ambos son diferencial). En pocas palabras, produce un tubo a la mitad positiva de la señal de audio AC, empujando el altavoz hacia fuera, mientras que el otro produce la mitad negativa, tirando el cono del altavoz, y como resultado se crean ondas de sonido. Tomemos por ejemplo dos triodos en el preamplificador. Los cátodos se conectan entre sí y la señal es enviada a la red de sólo uno de los tubos. Así que, cuando la señal de alto, la rejilla en el uno tubo repele rush menos de los electrones saltando el cátodo y más a través, puesto que los cátodos están conectados juntos, electrones rush también de cátodo del otro tubo. El resultado corriente que fluye en una dirección a través del circuito y finalmente a través de un transformador que produce una corriente forzando al altavoz del cono hacia fuera. Cuando la señal baja, ocurre lo contrario. La rejilla repele electrones hacia el cátodo y estos electrones van al cátodo del tubo, enviando corriente en sentido contrario antes. Cuando esta corriente pasa a través de la bobina primaria del transformador de salida, lo que induce una corriente en la bobina secundaria que provoca el cono del altavoz para moverse hacia dentro.

Antes de ir a los altavoces, sin embargo, la señal se filtra a través de los dos condensadores de .33uF (DC no puede pasar a través de estos, ya que un condensador es técnicamente una rotura en el circuito, pero puede AC) y hace su manera a la etapa de salida, o la sección del amplificador principal. Entonces, todo sucede de nuevo, excepto que esta vez con la 6V6 y en mayor medida. La tensión de CC-20 en el centro que es el sesgo en las rejillas de la 6V6. El escudo de la 6V6 está conectado a través de un resistor para el ánodo, que tiene una fracción de la tensión de ánodo.
