Un estéreo a válvulas de construcción (1 / 11 paso)

Paso 1: Primero lo primero: tubos

Rápida introducción a los tubos

Un proyecto como éste puede enseñar mucho sobre electricidad y electrónica. Para apreciar lo que ocurre más o menos en este amplificador, necesitamos echar un vistazo a cómo poco de cosas de trabajo y primero son los tubos de vacío se.

Un tubo de vacío es simplemente un tubo de vidrio que ha tenido todo el aire aspirado fuera de él. Un buen ejemplo es el foco temprano, dentro de los cuales un filamento fue sometido a una corriente que provoca que producir energía en forma de luz y calor. Si el interior de la bombilla no fuera un vacío, el filamento sería experimentar combustión debido a la alta temperatura en presencia de oxígeno y ser destruido.

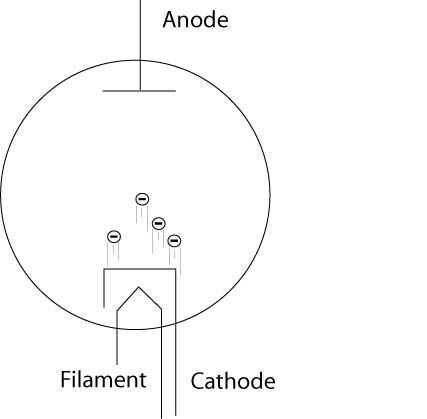

El diodo

El tubo de vacío más básico es un diodo, llamado así por los dos electrodos que contiene. Tubos de vacío se dice que son lámparas, lo que significa que el calor se utiliza para estimular la emisión de electrones de un electrodo. Si un electrodo negativamente cargado (como tiene un exceso de electrones, en los tubos se llama el cátodo) es calentado por un filamento, los electrones en se convierten en 'emocionados' y, si hay una suficiente diferencia de potencial eléctrico o voltaje, realmente se emite desde el electrodo. La diferencia de potencial es debido a otro electrodo, llamado el ánodo o placa, que está cargada positivamente y por lo tanto ejerce una fuerza de atracción sobre estas partículas poco entusiastas, causando que azote a través del vacío del cátodo negativamente cargado. Desde flujos actuales eléctricos de negativo a positivo y nunca al revés, la corriente sólo puede fluir unidireccional en un diodo. Sin embargo, esto no es muy buena para la amplificación, así que vamos a pasar al paso siguiente en la jerarquía de tubo de vacío: el triodo.

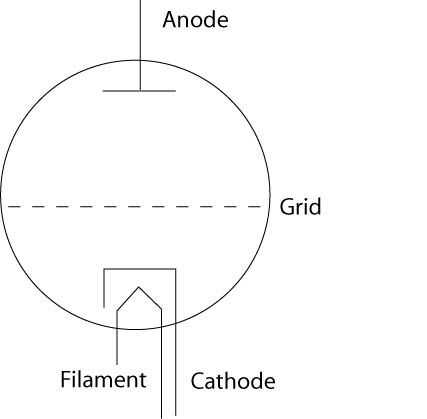

El triodo

En un triodo, hay un tercer electrodo además el ánodo y el cátodo, llamado la red. La red lleva una tensión negativa y está conectada a una fuente de entrada, que, en el caso de este amplificador, es una señal de audio fluctuante. La tensión negativa en la rejilla repele una cierta cantidad de los electrones saltando en el cátodo, y depende de cuántos electrones repele como negativo es, que a su vez depende de la amplitud de la señal de audio. Esto es por la amplificación de definición: usando una pequeña cantidad de electricidad para controlar una gran cantidad. La señal de audio es bastante pequeña, y que está controlando eficazmente el flujo de independientemente de muchos electrones sature el cátodo con. El voltaje de la base de la red, la tensión que está presente si hay una señal o no, se conoce como el voltaje de bias. El sesgo determina cuánto actual dibuja el tubo cuando no hay ningún señal de entrada.

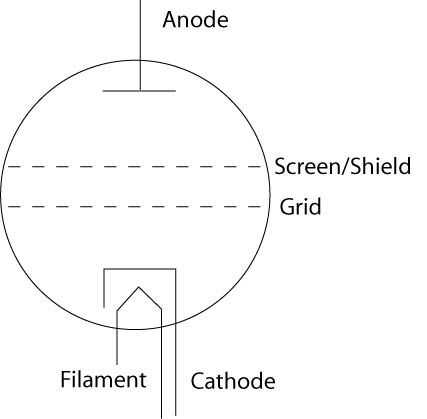

El tetrodo

Añadir aún otro electrodo y obtener un tetrodo. Este electrodo nuevo se llama la pantalla o escudo. Básicamente, la pantalla impide el flujo de electrones a través del tubo a ser afectado por el ánodo y en cambio ser totalmente controlados por los cambios que ocurren en la red. Tiene un pequeño voltaje positivo que el ánodo. Cuando los electrones inicialmente liberarse del cátodo, sólo 'ven' la pantalla, y así que apresuran hacia él y al llegar a notar el ánodo y continuar hacia eso.

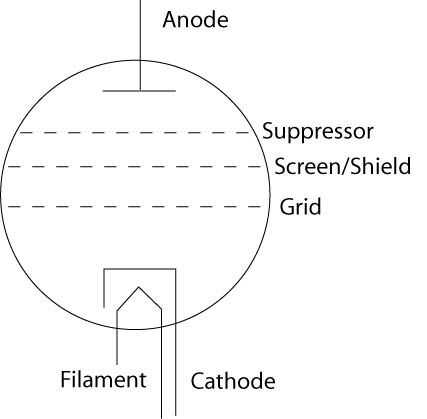

El pentodo

Ahora llegamos al pentodo. En un pentodo hay, obviamente, un electrodo de quinta que no estaba allí antes. Este es el supresor. El supresor se encuentra entre el ánodo y la pantalla y es algo negativo en carga. Su objetivo es asegurarse de que cualquier electrones que podrían rebotar con el ánodo no escapan por demasiado tiempo por rechazo hacia él.

Nota

Pentodos son no el final del camino cuando se trata de tubos, hay muchas otras clases y si usted está interesado en ellos, revisa el paso enlaces. Hay dos tipos de tubos utilizados en este amp: Triodos y tetrodos. Los Triodos son utilizados en la etapa del preamplificador, donde la señal de audio se acercó a un nivel conveniente para la amplificación de más por los tetrodos del amplificador principal.

También, ver esta película fantástica vieja-fangled sobre tubos y cómo se hacen:
