Un espectrofotómetro simple DIY (5 / 8 paso)

Paso 5: Detección de la luz

Circuito de amplificación

Para detectar la luz que pasa a través de la muestra, vamos a utilizar un LDRo resistencia dependiente de luz.
Aunque es posible obtener lecturas conectando un ohmímetro a lo LDR, probablemente es una mejor idea para la construcción de un amplificador básico que nos permite utilizar un voltímetro, ya que esto proporcionará mayor diferencias entre ligeros cambios en intensidad de luz detectada.

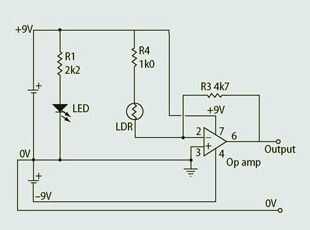

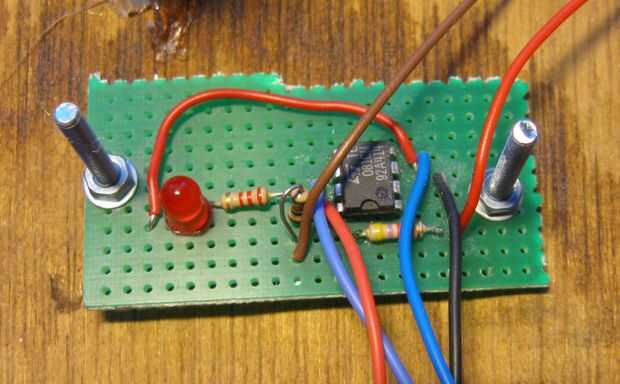

Montar el amplificador según el circuito. Usé un opamp TL081. Luego Mida la tensión entre 0V y la salida; esto variará dependiendo de la luz que incide sobre la LDR.

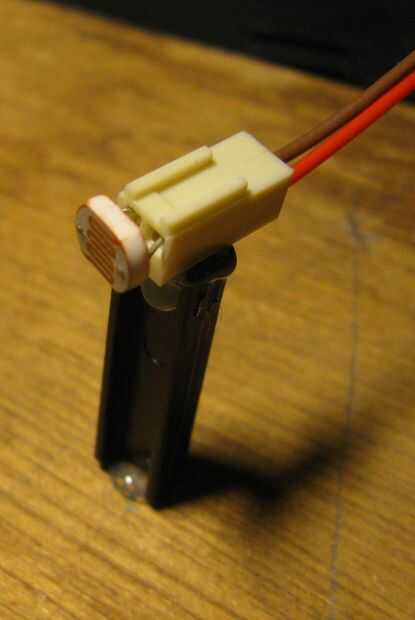

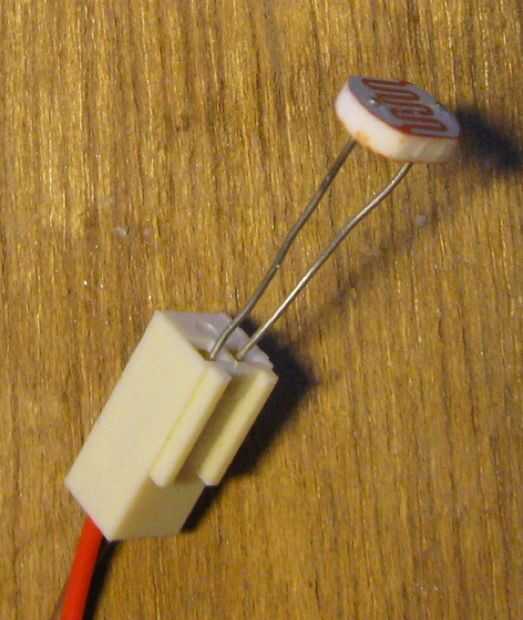

Poner la "L" en LDR

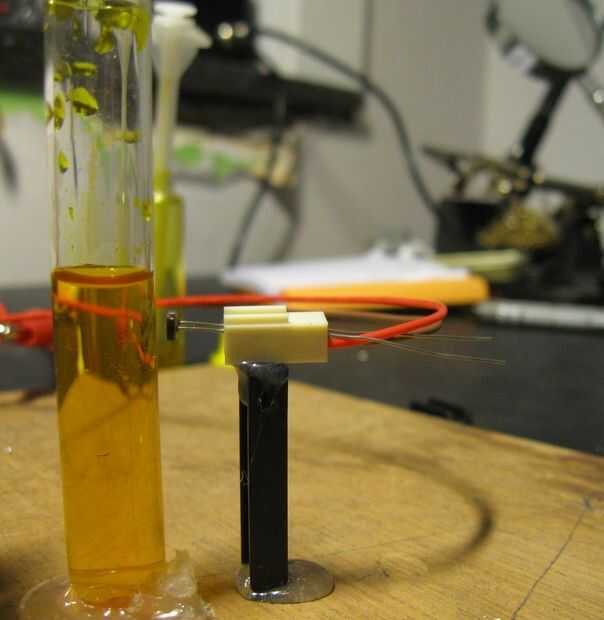

Coloque una cubeta o tubo de ensayo justo detrás de la ranura. Ahora, pegue el LDR en lugar para que la luz que pasa a través de la cubeta golpeará el LDR.
