Un espectrofotómetro para microplaca Arduino powered (7 / 16 paso)

Paso 7: Montar el detector de LED

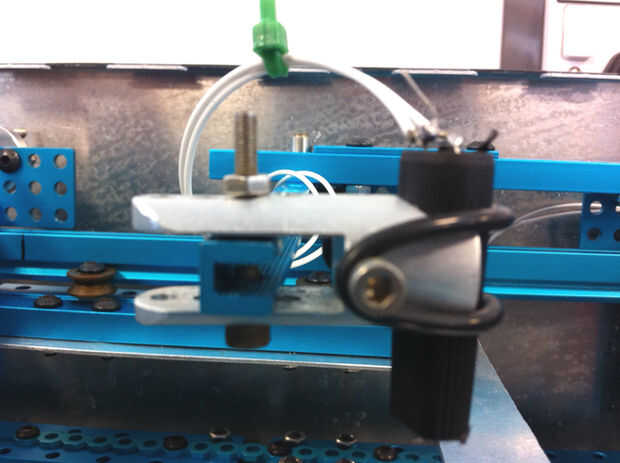

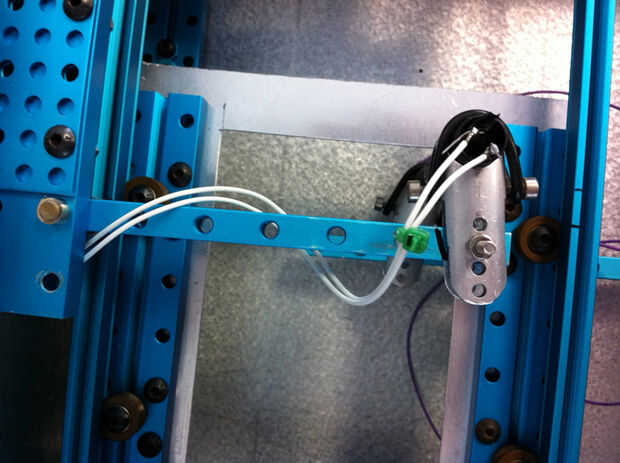

Cortamos los titulares para el LED y el detector de varilla de aluminio. Estos fueron cortados para hacer algo parecido a una clavija de ropa que podríamos pernos a la estructura de Makeblock. Las fotos muestran el lado y vistas superior del detector. Un soporte similar con el LED se fija el marco justo debajo (se puede ver en la imagen en el paso 3). El superior es en un brazo movible que puede hacer pivotar alejados de la microplaca cuando deba llevarlo a cabo. Un pequeño imán tiene el brazo firmemente en su lugar. Los tornillos nos permiten mover el detector al entrar en la alineación perfecta con el LED.
