Un elegante, apilamiento, reloj en tiempo Real para Raspberry Pi (1 / 3 paso)

Paso 1: Soldadura de los componentes en el hardware

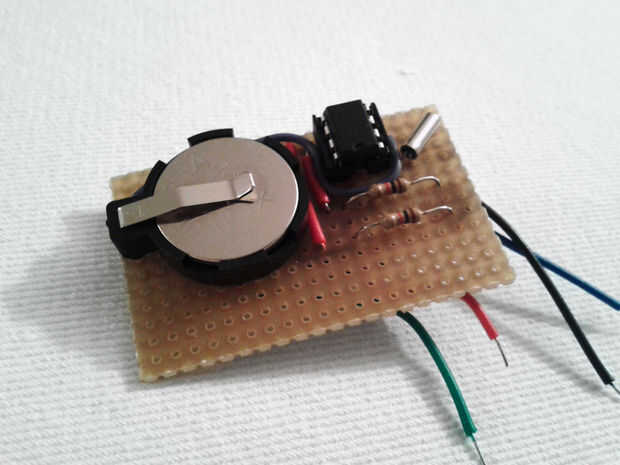

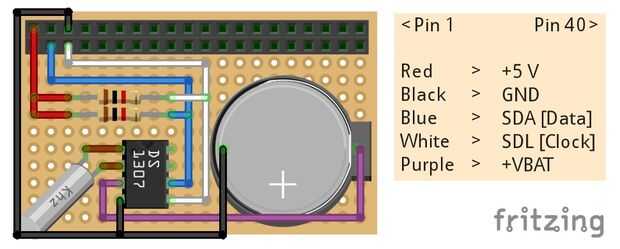

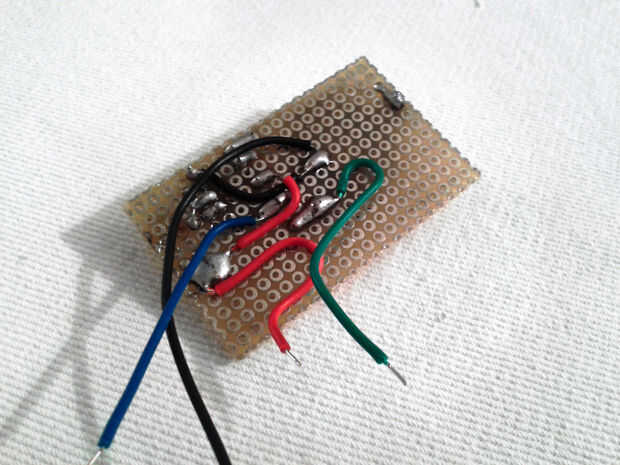

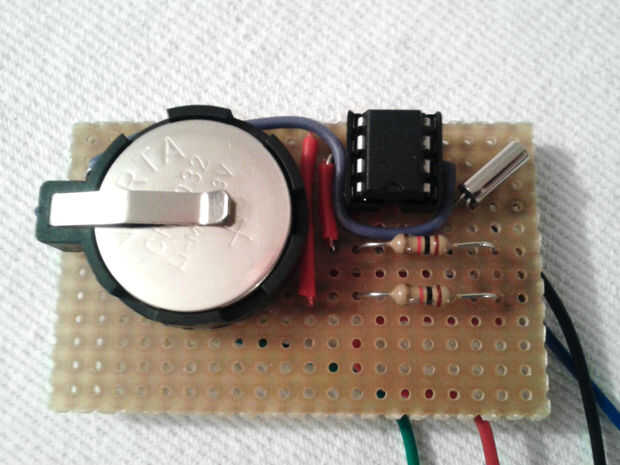

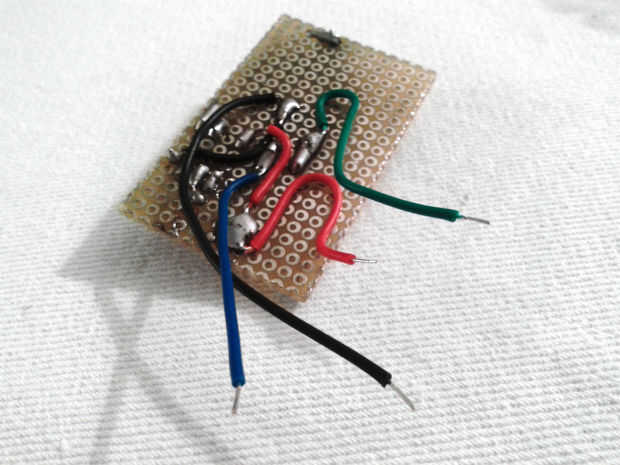

Por encima encontramos el esquema de la RTC y algunas fotos mostrando el proceso.

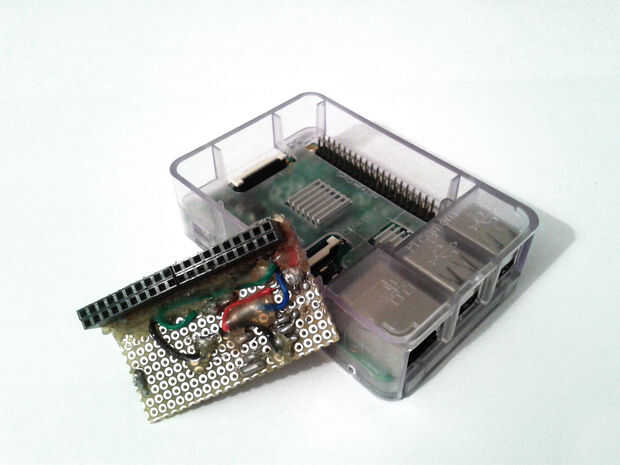

Sugiero que usted adopta una disposición similar a la mía, minimizar las dimensiones del tablero y permitiendo que el RTC caber en un caso de RPi si tienes uno.

Usted tiene que soldar todos los componentes en el perfboard siguiendo el esquema de arriba y dejando algo de espacio para el encabezado de 2 x 20, que se sueldan última.

Puesto que la interfaz I2C soporta múltiples dispositivos y voy a probablemente
es necesario apilar algo más en el Pi que decidí instalar una cabecera de apilamiento, como estos encuentran @ adafruit.com.

Si usted está planeando algo más sobre la selección de Pi apilar un apilamiento encabezado en lugar de una simple. Tenga en cuenta que los cuatro cables al encabezado del apilamiento de soldadura será un poco complicado. Usando una doble cara perfboard probablemente facilitaría las cosas.

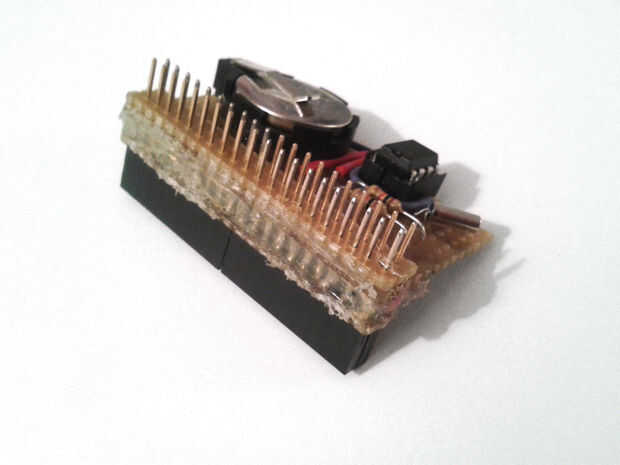

Usé 4 1 x 10 apilamiento encabezados (vendidos generalmente para proyectos de arduino) y organizado en un 2 x 20, ya que no pude encontrar un barato 2 x 20. También corte 2 x 20 piezas de perfboard y utiliza para crear una base sólida para el encabezado. Me había suelda los cables a los pins y eventualmente todo fijo con pegamento caliente, haciendo la roca Junta sólida.

Mira las fotos para una mejor descripción. También encontrará por sí mismo una buena manera de soldar la cabecera.
