Tutoriales uno de LinkIt - #10 alarma antirrobo (3 / 4 paso)

Paso 3: Conecte las piezas al LinkIt

ADVERTENCIA: este es un justo pocos cables de puente. Tómelo paso a paso y revise muy cuidadosamente su trabajo.

Para este tutorial que vamos a utilizar varios dispositivos que todos requieren energía o conexión a tierra por lo tanto vamos a usar un protoboard correctamente y aprender sobre los carriles de la energía.

Si nos fijamos en su protoboard, verá que en cualquier orilla del tablero es una línea roja y azul, roto en el medio.
Estos son los carriles de la energía y todos los pernos en una tira roja sólida son atados juntos, como son los pernos en una tira azul sólido.
Los pernos no están conectados donde hay una rotura en la línea, ni están conectados de un extremo a otro.

Un protoboard estándar con 4 líneas azules y 4 líneas rojas. Que significa en teoría podría tener 4 diferentes voltajes de la fuente y para cada uno de ellos, o usted podría imaginar que el protoboard está dividido en 4 pequeños breadboards, cada una un cuarto del tamaño de la placa real.

Vamos a aprovechar estos carriles usando sólo una línea y línea de una tierra.

Ahora construiremos cada parte a su vez.

Parte 1: El botón de
Insertar el botón en el protoboard como en mis anteriores tutoriales. He puesto una pierna en columna de 18 y la otra pierna en la columna 20.
Tomar un puente de alambre y conectar la columna 18 para el carril de tierra (azul).
Toma otro cable de puente y conectar la columna 20 a pin D2 en LinkIt uno.

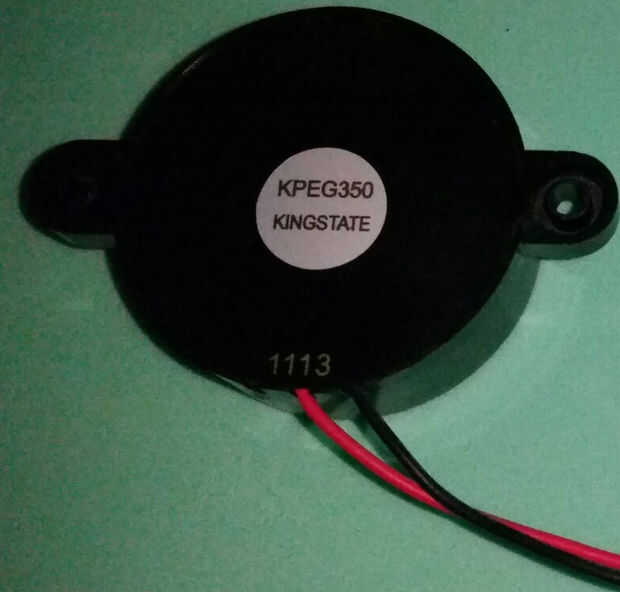

Parte 2: El zumbador piezoeléctrico
Esto tiene 2 conexiones, alimentación (rojo) y tierra (negro).
Conectar el negro en el riel de la tierra (la barra azul)
Conecte rojo a columna 25 (escogido al azar así que no dude en utilizar a otro como usted seguir).
Conectarse un cable macho a macho puente de columna 25 D3 en LinkIt uno. He usado marrón.

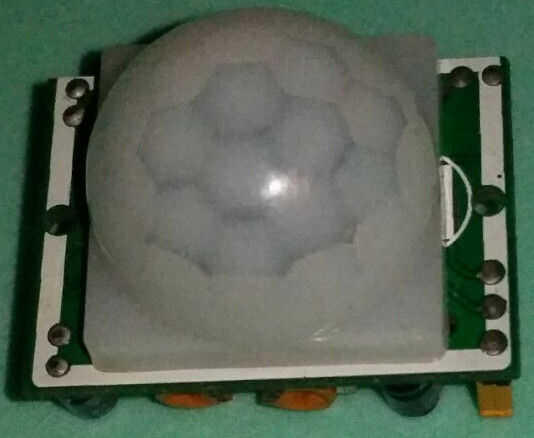

Parte 3: El detector PIR
Este tiene 3 conexiones, asegúrese de que sabe que pin va donde.
En la mía el pin 1 es VCC, el pin 2 es señal y el pin 3 es tierra.
Tomar uno de la hembra en los cables de puente macho (rojo) y conecte el extremo hembra al pin marcado Vcc o V en el sensor.
Introduzca el extremo macho del cable del puente (rojo) en el riel de alimentación rojo en el protoboard.
Tomar uno de la hembra en los cables de puente macho (negro) y conecte el extremo hembra al pin marcado gnd en el sensor.
Introduzca el extremo macho del cable del puente (negro) en el riel de energía azul en el protoboard.
Tomar otra hembra a cable de puente macho (amarillo) y conecte el extremo hembra al pin marcado la señal o en el sensor.
Inserte el extremo macho del cable del puente amarillo en la columna 15 de la protoboard.
Tome un cable puente de macho a macho (amarillo) e Inserte un extremo en la columna 15 de la protoboard. Ahora debe ser 2 cables amarillos, conectados a la columna 15.
Tomar el otro extremo del cable puente de macho a macho amarillo e inserte en A0 en LinkIt uno.

Parte 4: Añadir un PIR activado LED
Tomar el LED y enchufe pata larga (ánodo) en la columna 5 de la placa.
Conecte la pata corta (cátodo) en el carril de tierra (azul) de la placa.
Enchufe un extremo de la resistencia en la columna 5 de la placa.
Enchufe el otro extremo de la resistencia de la columna 1 de la placa.
Enchufe un extremo de un cable puente de macho a macho (púrpura) en la columna 1 de la placa.
Enchufe el otro extremo del cable puente púrpura en Puerto D4 de LinkIt uno.

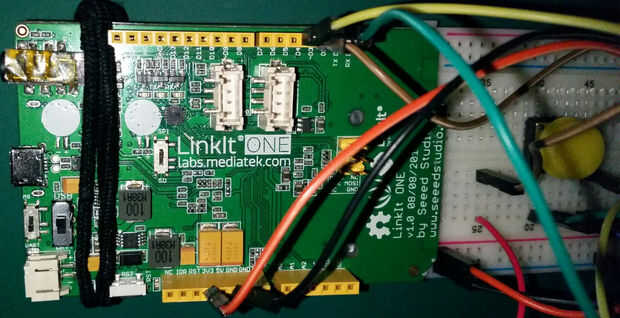

Parte 5: Conectar la alimentación y tierra de LinkIt uno a la protoboard
Conecte un cable de puente rojo de macho a macho en 3v3 en LinkIt uno. Conecte el otro extremo en el riel de alimentación (rojo) de la placa.
Conecte un cable de puente de macho a macho negro a GND en LinkIt uno. Enchufe el otro extremo en el carril de tierra (azul) de la placa.

Reitero, tomar cada sección constantemente y vuelva a revisar su trabajo.

Conecte el cable USB micro y observe el LED a bordo. Si se ilumina la alarma está activa.
Presionando el pulsador se alternará la alarma activar o desactivar.

Mueva delante del sensor y activará la alarma si el LED está encendido. Puede que desee cubrir el agujero de zumbador piezoeléctrico que es bastante ruidoso.
