Paso 1: Cómo usar un sensor de temperatura
Cómo medir temperatura!
Usando el TMP36 es fácil, simplemente conecte la clavija de la izquierda al poder (2.7-5.5V) y el eje derecho a la tierra. Entonces el pin medio tendrá un voltaje analógico que es directamente proporcional (lineal) a la temperatura. La tensión analógica es independiente de la fuente de alimentación.
Para convertir el voltaje a la temperatura, simplemente use la fórmula básica:
Temperatura en grados Celsius = [(Vout in mV) - 500] / 10
Por ejemplo, si el voltaje de salida es 1V que significa que la temperatura es ((1000 mV - 500) / 10) = 50 grados

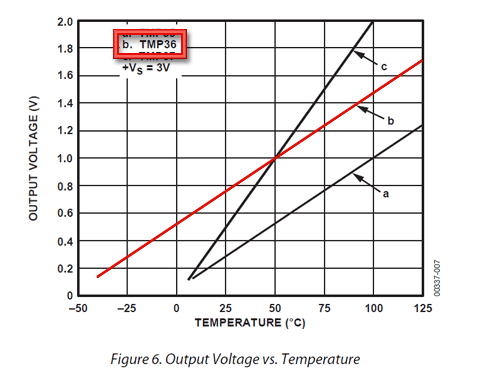

Si estás usando un LM35 o similar, utilizar línea 'a' en la fórmula y la imagen de arriba: temperatura en Celsius = (Vout en mV) / 10
Prueba el sensor de temperatura
Pruebas de estos sensores son bastante fácil pero necesitarás una fuente de paquete o energía de batería.
Conectar un 2.7-5.5V de alimentación (2-4 baterías AA trabajan fantástico) para que la tierra es conectado al pin 3 (eje derecho), y energía está conectada a la clavija 1 (eje izquierdo)

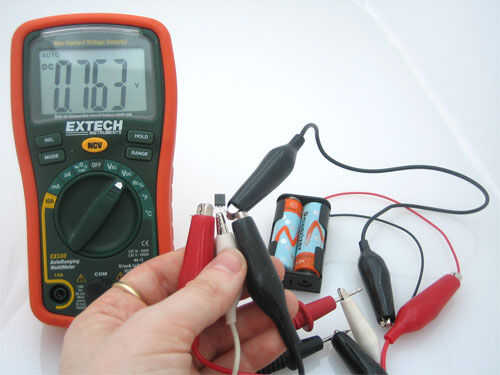

Luego conecte el multímetro en modo de voltaje de DC a tierra y los restantes pin 2 (medio). Si tienes un TMP36 y sobre temperatura ambiente (25 grados C), el voltaje debe ser alrededor de 0.75V. Nota Si está usando un LM35, el voltaje será 0.25V
(Ver imagen abajo)

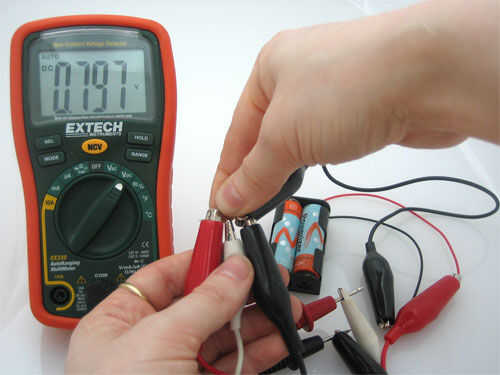

Usted puede cambiar el rango de tensión presionando la caja de plástico del sensor con los dedos, se verá el aumento de temperatura/voltaje.
(Ver imagen abajo)

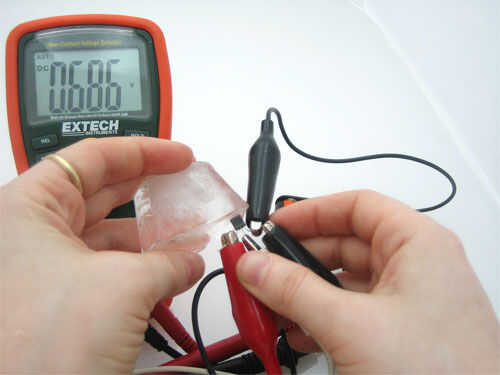

O se puede tocar el sensor con un cubo de hielo, preferiblemente en una bolsa de plástico por lo que no que entre agua en su circuito y ver la tensión de temperatura de la gota.
(Ver imagen abajo)
Conexión para el sensor de temperatura
Estos sensores tienen chips poco en ellos y mientras no que delicados, necesitan ser manejados correctamente. Tenga cuidado de la electricidad estática al manipularlos y asegúrese de que la fuente de alimentación está conectada correctamente y entre 2,7 y 5.5V DC - así que no trate de usar una batería de 9V!
breadboarded a-92 -
Vienen en un paquete de "A-92", que significa que el chip se encuentra en un semi-cilindro plástico con tres patas. Las piernas se pueden doblar fácilmente para permitir que el sensor al ser enchufado en un protoboard. También puede soldar a los pines para conectar cables. Si usted necesita el sensor a prueba de agua, puede ver el siguiente paso para un Instructable para cómo hacer un caso excelente.
