Tutorial de fuentes de alimentación (6 / 7 paso)

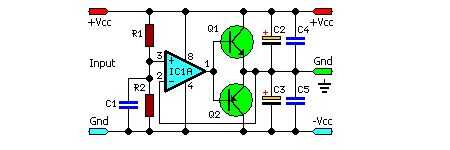

Paso 6: Simple Add-on para un suministro de rail único, 2, 5V a 15V salida

Este diseño ha sido concebido como un Add-on para la Variable DC fuente de alimentación, un circuito muy exitoso publicado en este sitio Web. Esta unidad simple proporciona una salida variable de doble raíl desde ±2.5V hasta ±15Vdc con seguimiento exacto de los voltajes de salida positivo y negativo, sigue manteniendo la limitación de la corriente y capacidades de prueba de corto del circuito "master". Como el propósito de un diseño de doble raíl es experimental o circuitos bajo reparación, la máxima corriente de salida entregada fue mantenido deliberadamente a cerca de 500 - 600mA por carril, evitando así el uso de complejos circuitos y transistores de energía cara.

Partes:

R1 = 4.7K-1/2W
R2 = 4.7K-1/2W
C1 = 100nF-63V
C2 = 220ΜF-25V
C3 = 220ΜF-25V
C4 = 100nF-63V
C5 = 100nF-63V
Q1 = BD437
Q2 = BD438
IC1 = LM358

Notas:

* El circuito puede colocarse en el metal existente fuente de alimentación de C.C. Variable gabinete.
* Q1 y Q2 se deben montar en disipadores de calor. Generalmente, espigado que la caja de metal (a través de arandelas aislantes etc.) probó eficaz.
* La salida de ±15V completo se logra sólo si el bobinado secundario de la fuente transformador utilizado en la fuente de alimentación Variable de la C.C. está clasificado 48V mínimo (centro aprovechado).
Cuando se usar este circuito, configure el control de limitación de corriente (P1) de la fuente de corriente continua Variable a cualquier valor en la 50mA - 1A gama pero no mayor.
* La segunda Op-amp (IC1B) contenida en el chip del LM358 no fue utilizada, pero sus pines de entrada estaban ligados a la negativa del suministro y la salida fue dejada abierta.

Fuente: www.redcircuits.com
