Tutorial de exhibición de segmento siete (4 / 8 paso)

Paso 4: Construir el circuito

Ahora permite pasar al control de los siete segmentos display con arduino.

El circuito bastante sencillo es conectar el cátodo común a la tierra con una resistencia limitadora actual de 330 ohmios. Conectar los siete exhibiciones de segmento pin número 7 para arduino pin2, 6 b a arduino pin3, 4 (C) para arduino pin 4, 2 (D) para arduino pin5, pin6 arduino, arduino pin7, pin8 de arduino, 5 (DP) para arduino pin9 10 (G) 9 (F) 1 (E). Para el 2 º proyecto primero hacer el circuito multiplexado abajo y luego seguir estos patrones de conexiones. Segmento al pin 7, segmento B al pin 8, segmento C al pin 4, segmento D pin 3, segmento E al pin 2, segmento F al pin 6, segmento G al pin 5, Gnd1 via resistencia al pin 11, Gnd2 via resistencia al pin 9.

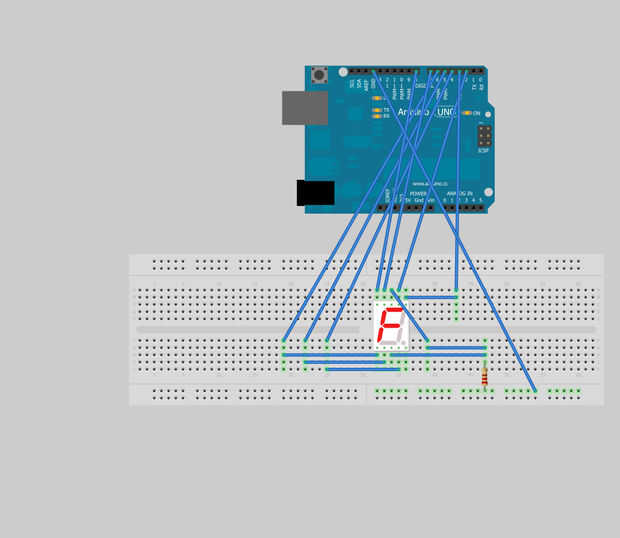

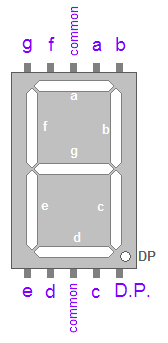

También he incluido el digram fritzing (lo peor que usted puede conseguir como yo no soy bueno en hacer diagramas de circuitos) para el circuito multiplexado y el circuito simple y pines de la pantalla de siete segmentos.
