Exhibición de segmento 7

quiero que le enseñe en este "Instructable" controlar la visualización de 7 segmentos

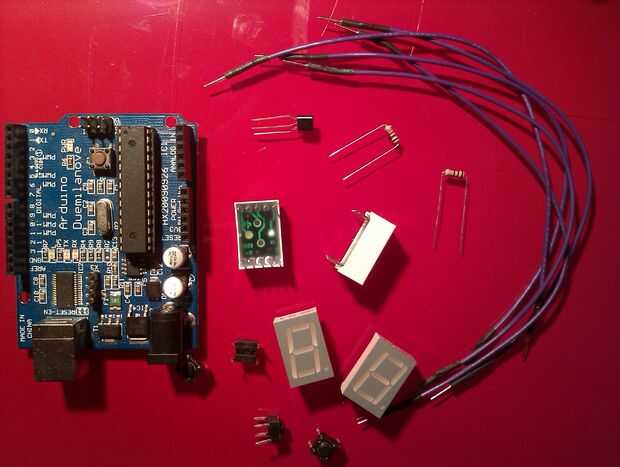

Lo que usted necesita:
* Arduino Duemilanove
* mucho de visualización de 7 segmentos
* mucho de botón
* un potenciómetro
* 8 x 120 resistencia de Ohm
* 4 x resistencia de 1 k 2 ohmios
* 2 x resistencia de 1 k Ohm
* 4 x Transistor BC547
* 1 x 74HC595
* protoboard
* alambre
