Tutorial de detección de corriente (4 / 26 paso)

Paso 4: Alto lado DC actual Sensor INA_219

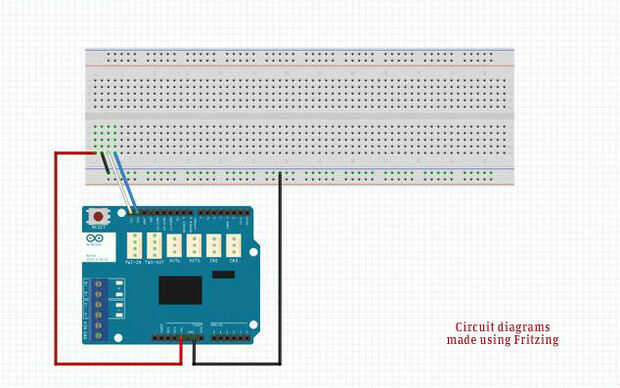

i. conectar la clavija de 5 voltios del Motor protector para columna A, columna 1, notated como (A, 1), de la placa.

II. Conecte el conector de tierra a la línea de tierra/negativa de la placa.

III. Conecte el pin SCL (reloj de línea) de la Arduino a (A, 3)

IV. Conecte el pin SDA (línea de datos) de lo Arduino a (A, 4)

v. Finalmente, conecte un cable desde la línea de tierra del tablero a (A, 2). Esto completará el circuito para proporcionar alimentación al sensor
