Tutorial 7-llave rueda deslizante con sintetizador (8 / 10 paso)

Paso 8: Colocar y soldar los botones claves

El kit de rueda deslizante de 7Key viene con 10" de cinta de cobre. Voy a utilizar alrededor de la mitad de ella para hacer estas teclas claves simple. Pelar el forro puede ser un verdadero fastidio, así que hice algunas notas acerca de la forma más rápida de hacer esto.

• El metal se deforma al doblar y guardar su forma
• El papel protector no mantendrá su forma después de que la curva

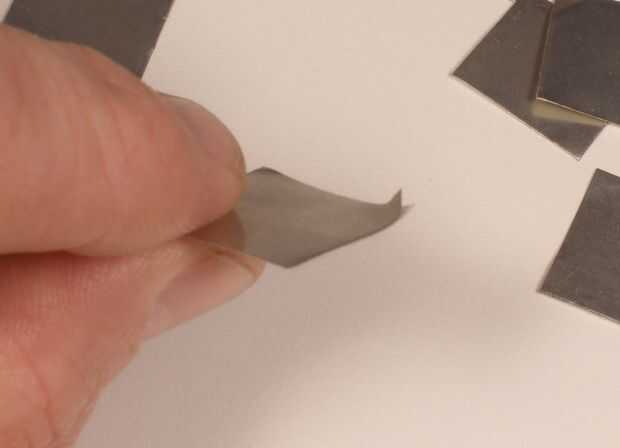

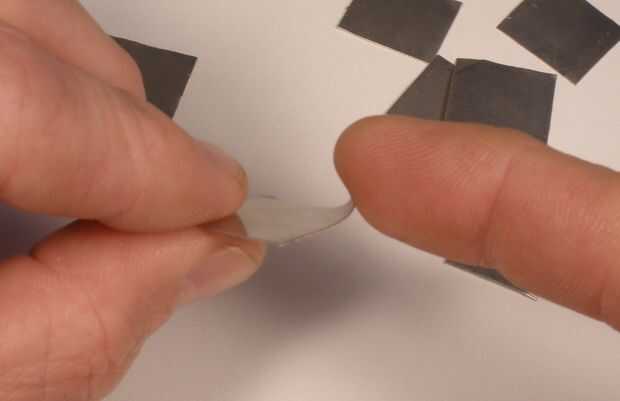

Con estos hechos en mente, empuje en una esquina de la cinta de cobre para doblar hacia el lado del metal. Cuando suelte el dedo, el papel debe pelar lejos de la esquina de metal doblada. Ahora es fácil de pelar la cinta de cobre.

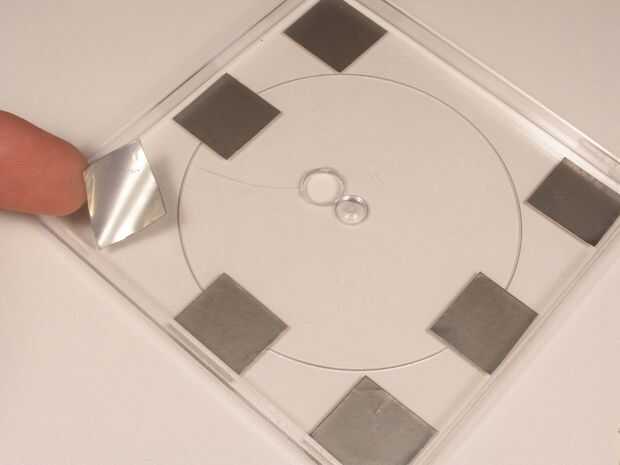

Pegue tu teclado hacia abajo en el interior de la tapa de la caja.

Preparación de los Cables

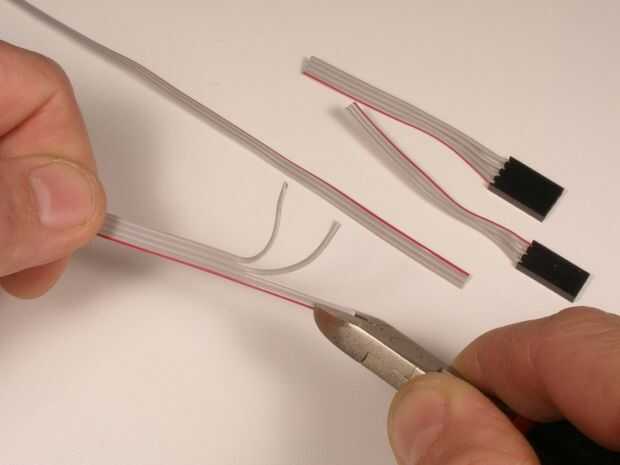

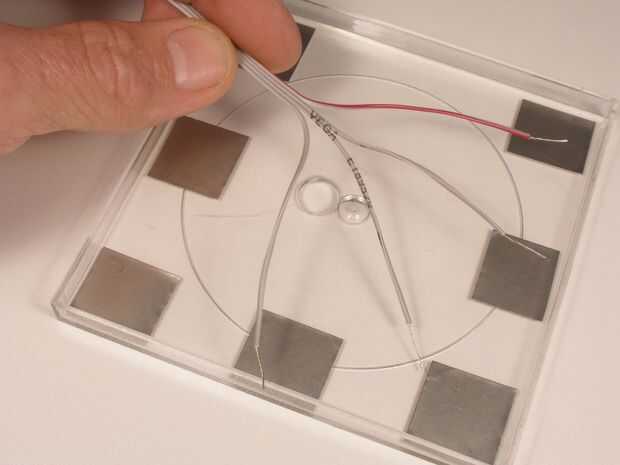

Cortar aproximadamente 2" de los cables de puenteo que venía en el kit. [Enlace al tutorial de diseño clave que no involucra corte tus jumpers próximamente aquí]. Cortar entre los conductores en el cable de cinta y pelarlas para que pueden alcanzar las teclas que desea conectarse. No tire de los cables hacia fuera demasiado lejos! Si tienes un montón de hilos de spaghetti caja y recibir señales de loco!  Usted puede encontrar que uno o más de los cables termina siendo largo para la conexión que desea hacer (ver última foto abajo). Es mejor cortar a la longitud correcta, para que no te señales no deseadas desde el sensor.

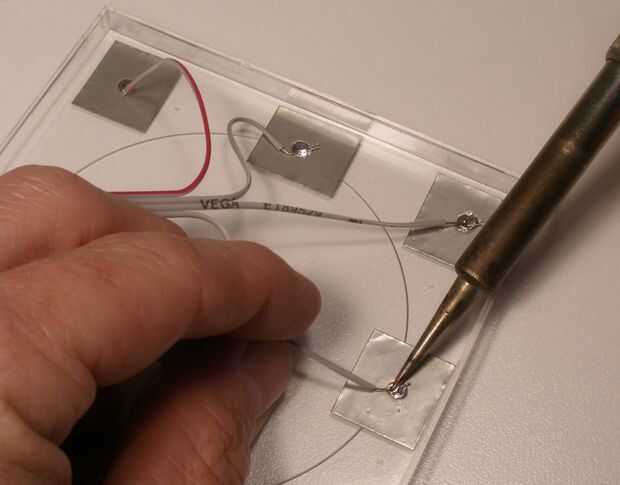

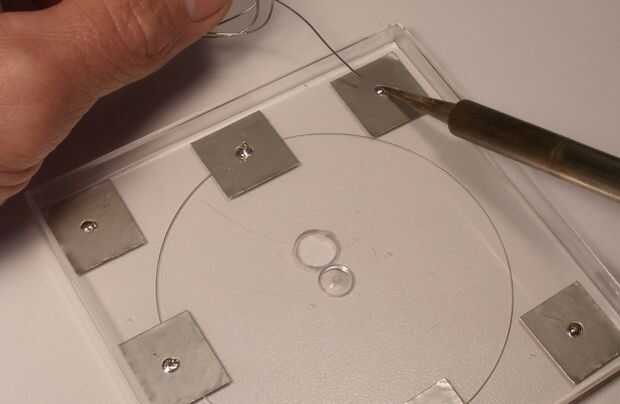

Ahora calentar el soldador! Derrita una pequeña gota de estaño en el medio de su clave de la cinta de cobre. Asegúrese de hacer esto rápidamente y mantener la plancha se enfríe, si se puede controlar la temperatura, para que no derrita la tapa de plástico!

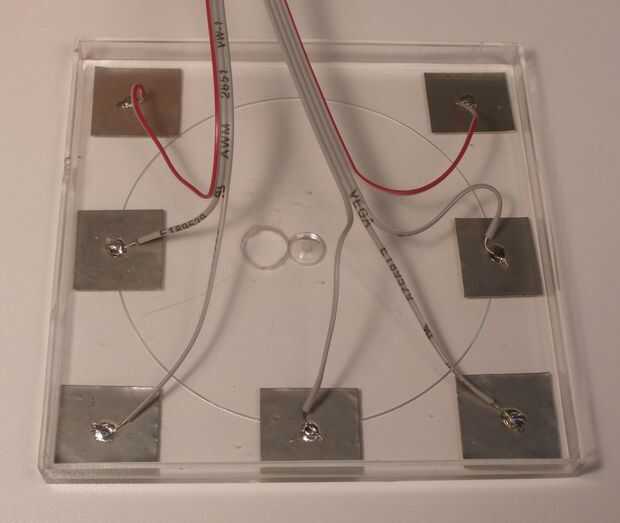

Luego conecte los cables a las teclas. Hay 7 teclas, y estoy usando el rojo los cables de cada puente para mantener mis llaves.

Cable de 3 posiciones:

1. Clave 1 (rojo)
2. Tecla 2
3. Tecla 3

Cable de 4 posiciones:

1. Clave 4
2. Clave 5
3. Clave 6
4. Llave 7 (rojo)
