Paso 6: Teclado y diseño de la rueda

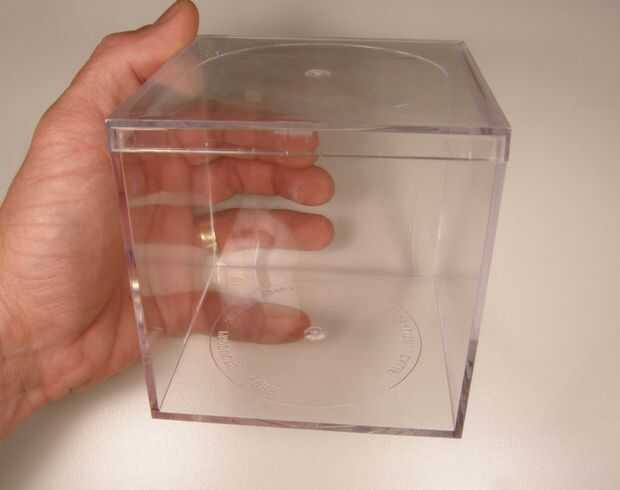

OK, así que fui y compré una caja de cubo de acrílico pequeño en el almacén de contenedores. Lo primero será arreglar mis partes para asegurarse de que encajan muy bien en el cuadro y luego algunas perforaciones. Quiero un agujero para el interruptor en la caja portapilas, un agujero para los pines en el módulo de la rueda y un puñado de agujeros para el altavoz.

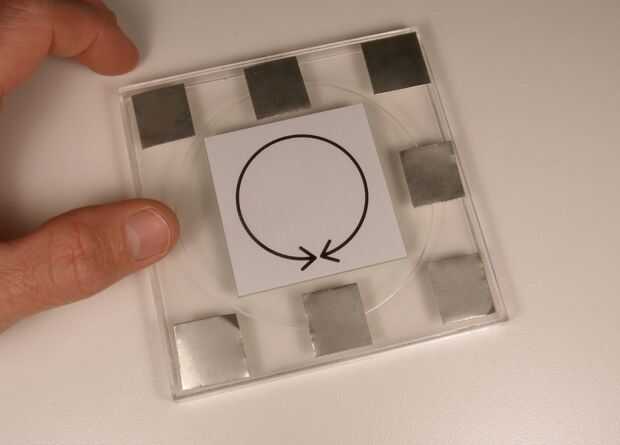

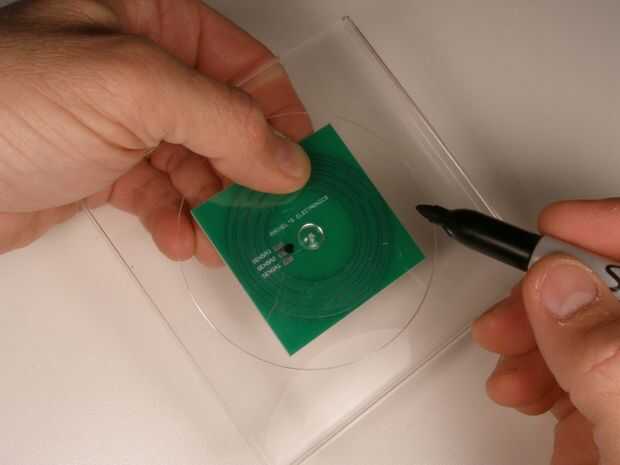

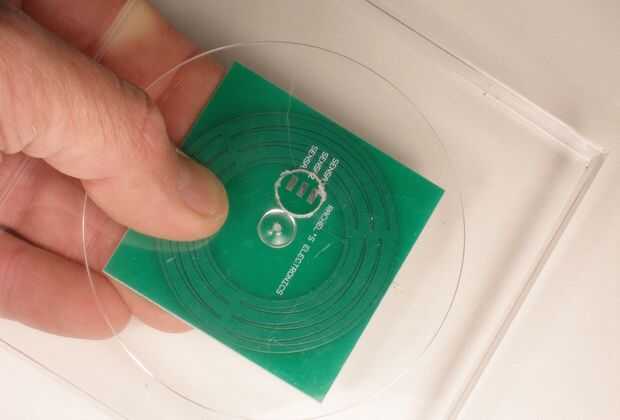

En primer lugar, a organizar mis llaves y módulo de la rueda para que conozco encajan bien en la tapa, que será mi interfaz táctil. Entonces, voy a hacer un agujero en la tapa de la caja de modo que puedo montar el módulo de la rueda en el exterior. (Fácilmente podría ponerlo dentro y montar con alguna cinta o pegamento, pero me gusta el look de tenerlo en el exterior). Quiero para asegurarse de que la rueda se ajusta con las llaves de mi tacto. Estoy cortando algunas casillas de la cinta de cobre pre-derrochado que viene en el kit de electrónica de Rachel. El diseño de las teclas es muy indulgente. La clave puede ser tan pequeña como 1/4" cuadrado o redondo. Y el espaciado entre las teclas puede ser muy estrecho. Las llaves pueden ser anillo formado, con un LED en el medio para la iluminación de fondo. Consultar la hoja de datos para el QT1106 y también esta práctica Guía de aplicación para obtener más información. Cinta de cobre es barata, así que es fácil de experimentar si tienes un diseño específico en mente!
- Nota: puede utilizar cinta de conductos de aluminio que se encuentra en la tienda de hardware, pero no es soldable. Si se utiliza, necesitará cinta de que los extremos del cable a sus electrodos. Esto funciona muy bien!

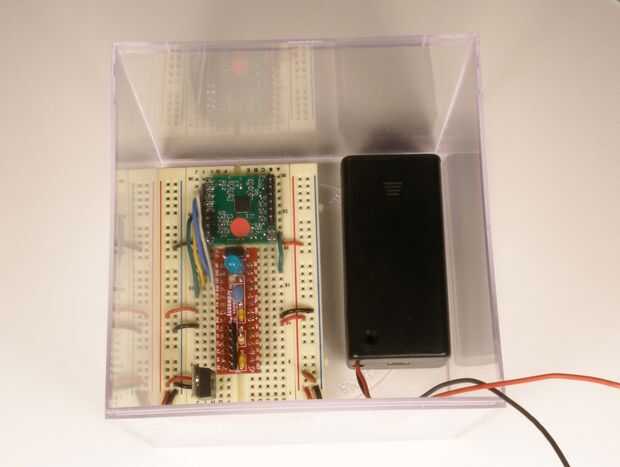

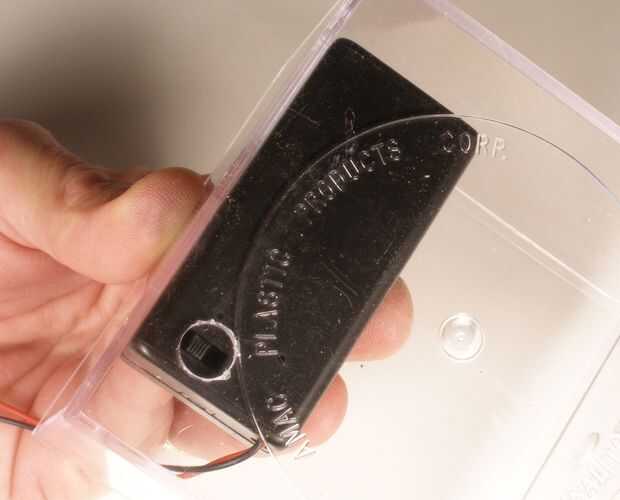

El paquete de batería y placa ajuste bien en la parte inferior de la caja, por lo que se perfore un orificio en la parte inferior que se alinea con el interruptor en mi batería. La batería será grabado o pegado a la caja, así que asegúrate de que tienes espacio suficiente para abrirlo para cambiar la pila cuando agote!
Estoy usando una 3/8 broca que está diseñada para perforar a través de plástico sin agrietarse. McMaster Carr parte número 27465A94 y de aquí algún buen bla-de-bla sobre el tema del taladro de los pedacitos de plástico. Cuando yo estoy perforando un agujero grande (mayor que 1/4" es grande) primero perfore un orificio piloto. Esto me ayudará a obtener todo alineados a la derecha y también reducen saltar cuando se utiliza la broca más grande. Utilice una broca de 1/4" o 3/16" como un piloto para este orificio de 3/8". Taladré los orificios con un taladro de mano inalámbrico.

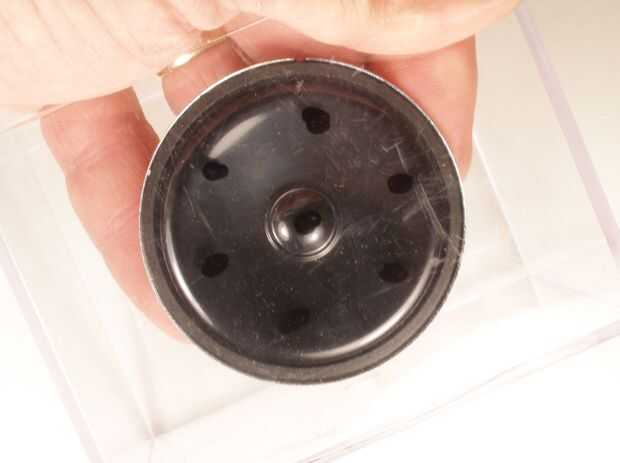

El orador será pegado en el interior de uno de los lados. Asegúrese de que cabrá allí con la placa y la batería muy bien. Estoy usando un 3/8" bits y haciendo los 7 agujeros.
