Paso 14: circuitos
Dicho esto, comenzar con un tablero de pan solderless.
De cualquier manera, los diodos de schottky grande necesitará cabeceras o alambre soldadas a ellos para caber en. Que tienen hilos que son demasiado anchas para entrar en. Los diodos regulares se ajusta bien, pero tienen una mayor caída de tensión. Si utilizas los diodos que mencione en la lista de piezas, pierdes menos voltaje a estos chicos grandes. Puesto que cada voltios cuenta aquí, recomiendo que tratar con el problema añadido de los diodos de gran tamaño.

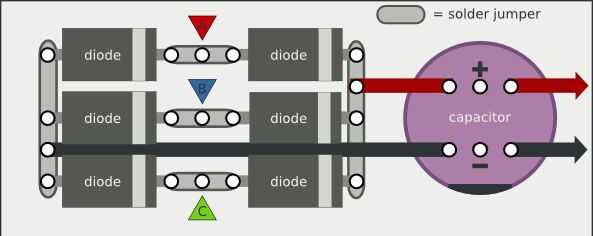

Cuando pones el circuito juntos, siga el diagrama de rectificador, viendo las bandas de diodo y polaridad del condensador. Cambiar las cosas al revés hará que el circuito no trabaja (o peor). Conecte un multímetro a puntas de ambos extremos de la tapa y estar listo para ver la tensión (empezar en milivoltios para una lectura y luego trabajar hasta como hacer girar más rápidamente).
Conecte los conductores de la bobina por color según el diagrama--van entre dos diodos. La plantilla debe dejar esto muy claro.
