Turbina de viento de flujo Axial de 7 pies (8 / 18 paso)

Paso 8: controlador

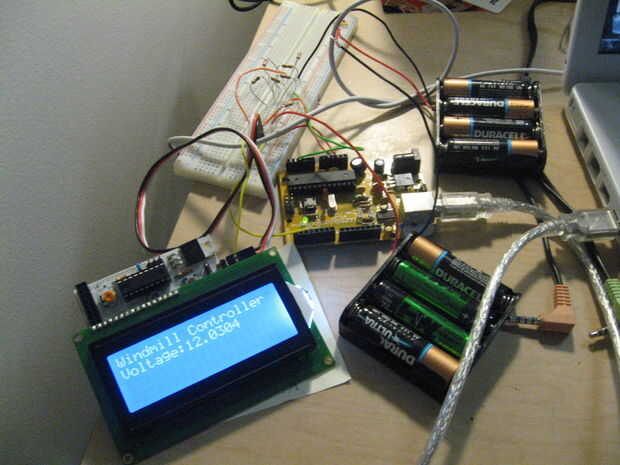

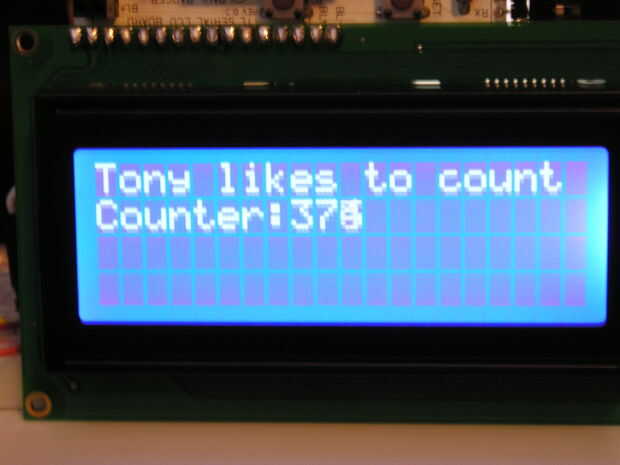

Al principio que iba a construir mi propio controlador, como he mostrado en las siguientes imágenes. El proyecto cambió de puesto lugares, sin embargo, y decidí cargar una batería en vez de calentar el agua, así que he decidido contra él. Tenía una idea aproximada de lo que iba a hacer, pero creo que no hacer el controlador en mi primera turbina probablemente fue una buena decisión. Cosas pueden conseguir peligroso si el controlador no funciona y permite su turbina funcionar lejos a RPMs imprudentes. ¿Además, créanlo o no, permisos eléctricos prefieren cosas que está UL... quién hubiera pensado?

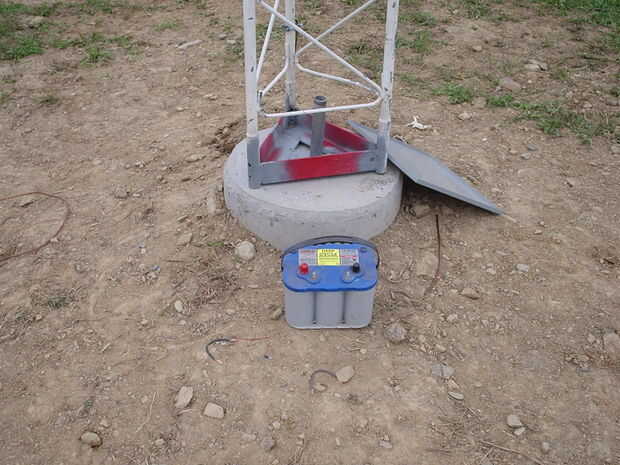

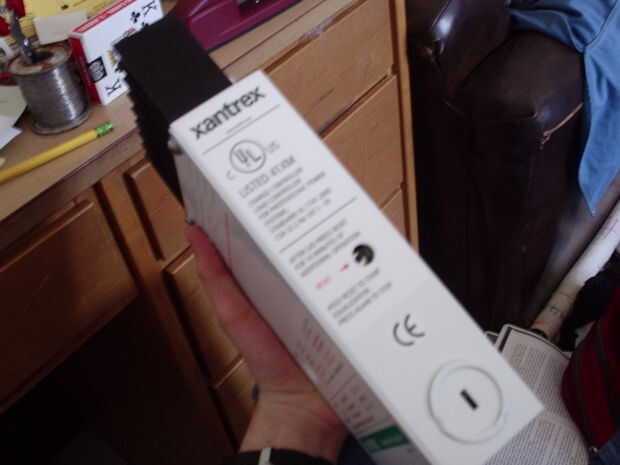

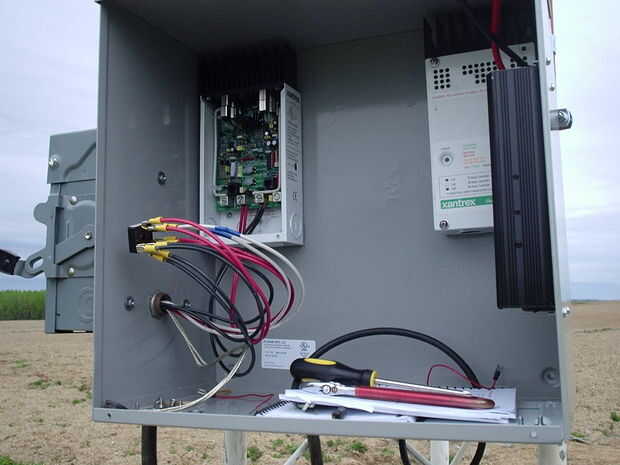

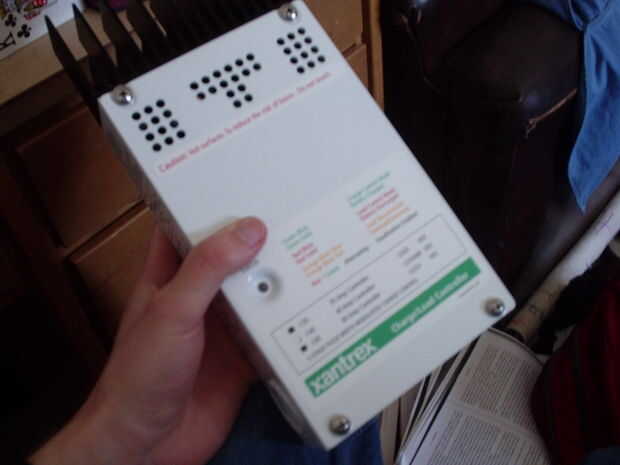

En lugar de calentar el agua, decidí cargar una batería de 12 voltios que sería conectada a la luz. Esto reduzca los costos, logística y otras restricciones que hacen un poco más fácil de instalar. Colocó sobre el uso de dos controladores de carga/descarga de Xantrex C40. Uno regula la carga que viene en y el otro mira el nivel de carga de la batería para asegurarse de no se carguen (no puede hacer ambas al mismo tiempo). Tengo una carga de descarga de 12 voltios que es un elemento de calefacción de agua, potencia de 600 vatios.

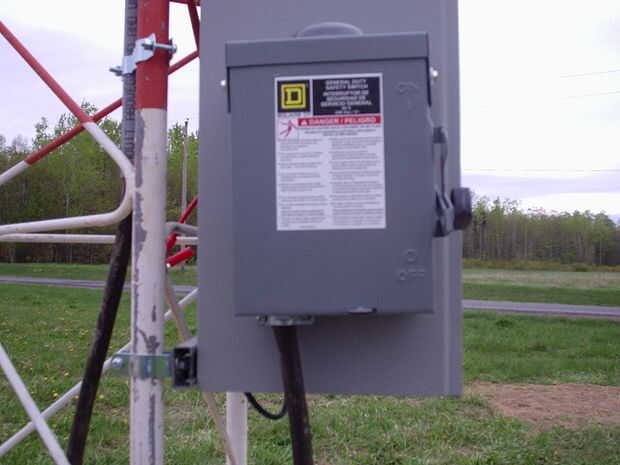

Usé un trifásico de desconexión interruptor como el "freno" en la turbina de viento. Cuando el interruptor está cerrado, las tres fases de la turbina de viento se pone en cortocircuito hacia fuera y se ralentizará. También usé un inversor de onda sinusoidal de 750 vatios modificado para funcionar la luz. La luz tiene un ojo fotoeléctrico y cableada para encender en la noche.
