Paso 6: hojas
Hay un montón de guias y tutoriales para la fabricación de lámina en línea. Hugh Piggot incluso ofrece una bonita tabla de ilustraciones útiles para diámetros diferentes de la hoja en el Taller de energía eólica.
Ahora, hay mucho que considerar en la compra de las láminas. Ante todo, considerar la energía que toman del viento. Esto se basa sobre todo en el diámetro de las cuchillas de la turbina de viento. Una turbina de viento roba energía del viento por frenar ya que pasa a través de las hojas y hace que el rotor gire. Esto es todo trazado matemáticamente por el Betz' límite de. Estos cálculos muestran la máxima cantidad de energía que se puede extraer del viento, aunque no representan pérdidas en la eficiencia del generador... también asumen que tienes infinitas hojas que no tienen arrastre y si me puede enganchar para arriba con algo de eso, estaría muy interesado:).
No es tan simple como las hojas más grandes es igual a más potencia, aunque! No, no, no. Lo más importante es que coinciden con las cuchillas a su generador. Los generadores están diseñados para comenzar a producir electricidad utilizable (el voltaje que se desea) por una cierta RPM. Esto es donde el Cociente de la velocidad punta . Básicamente, usted quiere tener las láminas que proporcionan que RPM a lo más típico viento que va experimentando. ¿Sonido complicado? Es, tipo de. Generalmente la relación de velocidad punta (TSR) es un indicador de eficiencia, pero cuidado con los sitios web que anormalmente TSR! Recomiendo utilizarlo como una regla.

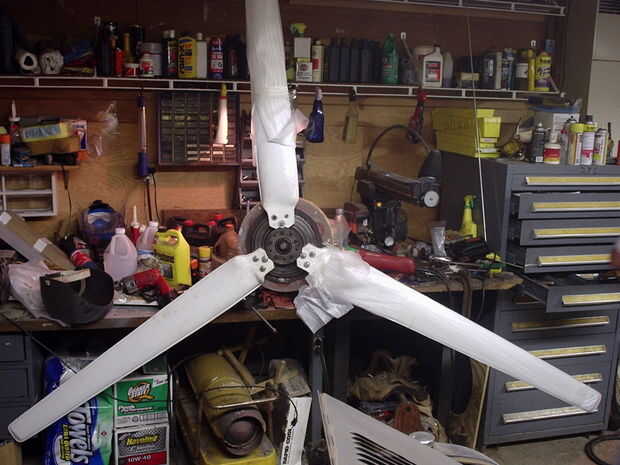

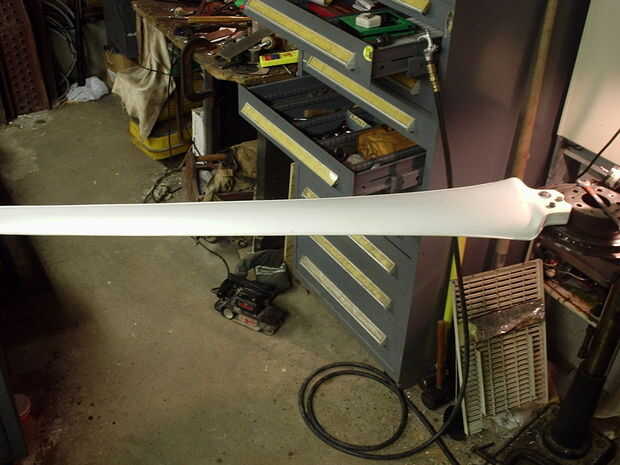

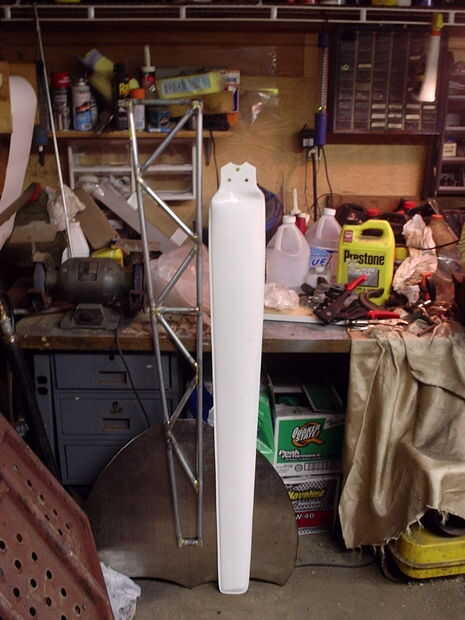

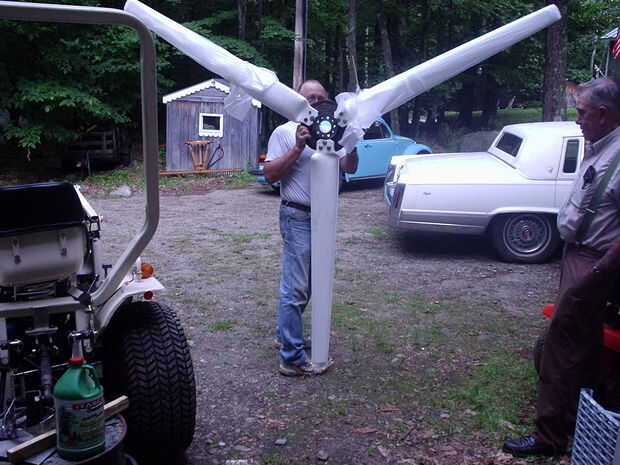

Realmente hay mucho al disco así como teoría de la hoja, pero que le dará una buena idea general en lo que usted está tratando de lograr. En cuanto a mí, me compré mi hojas de un sitio web llamado Magnet4less (no'). Al principio realmente compré las láminas tamaño equivocado pensando que podría conseguir lejos con un diámetro más grande, pero por desgracia, gana física otra vez (algunas de las fotos que tenga estas hojas primera en ellos). Finalmente dobla y compraron los 6,8 pies de diámetro. Sin embargo, no recomiendo comprar estas hojas otra vez. Tienen terribles comentarios de gente de la energía eólica en el país y con mi experiencia personal se ven como el ángulo de ataque no es suficiente para hacer girar a RPMs alto.
Esta es la parte donde te sugiero otro distribuidor pero, a decir la verdad, realmente no sabemos de uno. Entusiastas de turbinas de viento de homebrew parecen ser sobre todo (pero podría corregirse) suerte hojas universal de alta calidad con diferentes diámetros. Supongo que se podría utilizar un par de cuchillas de repuesto de otra turbina comercial entendiendo que se a sus necesidades.
Otras referencias!
Para la fabricación de láminas de madera:
http://otherpower.com/Blades.html
http://www.thebackshed.com/Windmill/PropellerBlades.asp
http://www.mindchallenger.com/Wind/wgpage15.html
Si usted está interesado en la fabricación de láminas de PVC, recomiendo usar Google para obtener instrucciones. No recomiendo las láminas de PVC para una turbina como la mía, sin embargo.
