Turbina de viento de eje vertical $30 de materiales de desecho (3 / 3 paso)

Paso 3: Montaje y aplicaciones

En esta sección añadirá a como hacer más pre-vis animaciones y videos sobre posibles usos de la turbina, pero hay básicamente dos formas para conectar una bomba/alternador/lo que sea otra cosa que desee.

Para el punto bajo para aplicaciones de medio rpm:

Ejecutar una cadena de bicicleta desde el conjunto del piñón de la rueda de la turbina a un piñón en la aplicación. Como en:

Lo bueno de esta configuración es que puede ajustar su engranaje en cualquier lugar entre sobre 2.5:1 hasta el mismo hacia abajo. Lo malo es que si estás usando una turbina de seis paletas su aplicación tendrá que sentarse dentro de todo, usted no será capaz de sacar una cadena a través del radio de giro.

Para aplicaciones de altas rpm:

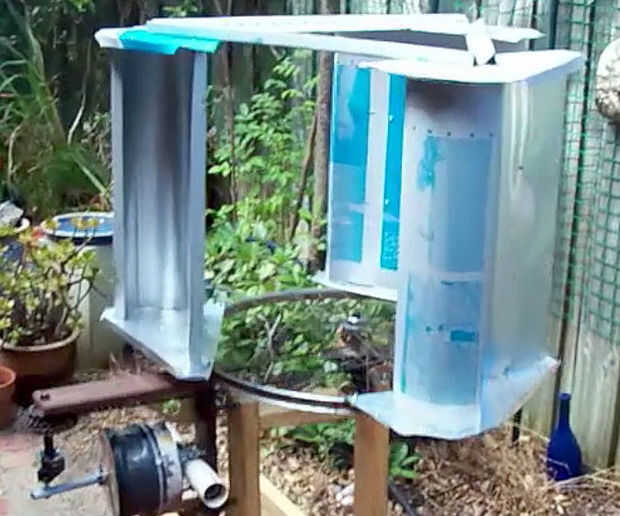

Estoy en el proceso de hacer hasta una animación rápida para demostrar esto, pero básicamente pones la cadena (o más bien dos cadenas de atado y recortado para longitud) alrededor del borde de rueda de bicicleta, usarla con eficacia como un piñón grande. Se compromete sorprendentemente bien y da una proporción de 12:1 con un pequeño piñón en su aplicación.
Esto es necesario para cosas como alternadores de coche, que requieren unos 12.000 a 15.000 rpm para empezar. Lo bueno de ellos es que el control de la regulación y carga de voltaje es incorporado, por lo que sólo puede conectar directamente a la batería de 12v.
