Paso 2: Construcción de pasos
Estos pasos se relacionan con la animación de la construcción. Puede abrir esta en una nueva ventana para facilitar la referencia cruzada con el texto de pasos.
Puede descargar la animación aquí (clic derecho, guardar enlace como'):
Alta calidad (21.2 mb)
Baja calidad (8.8 mb)
Paso 1:
Descargar (click derecho, "guardar como") e imprimir los archivos de dos plantilla sobre papel A4:
Asegúrese de están impreso al 100% y centrados, las imágenes deben ser cm 21 por 29,7 cm a 40 dpi. Usted puede obtener una advertencia de que la imagen es más grande que el área imprimible de la página, que puede ignorar. Al medir la distancia entre el + marcas, debe ser 10cm en ambas páginas.
2:
Únalos con cinta adhesiva las páginas para que el + registro y marcas circulares se superponen tan cerca como sea posible. Mejor manera de hacerlo es en un cristal de la ventana durante el día, para que pueda ver ambas páginas mostrando a través de.
Con un cuchillo el ángulo de aluminio como un borde recto, corte el papel alrededor de la plantilla.
Cualquier momento que usted está cortando, asegúrese siempre de la otra mano es nunca delante de la cuchilla, por lo que si te dejas no vas a cortar a ti mismo. El aluminio de ángulo es bueno para esto, como la vertical poco eficaz escudos la mano que lo sostiene.
3:
Toma una hoja de aluminio y medida una caja 43 cm por 48 cm. marcar las líneas con el craftknife y el borde recto. Usted no está tratando de cortar a través del metal, crear una línea que luego puede ser rasgada más adelante. Un buen método es marcar una vez ligeramente, y luego una segunda vez un poco más.
Dibujar una línea de 24cm por el lado largo, reducir a la mitad lo.
4:
Flex el metal que se dobla en una línea, luego la flexión detrás la otra manera. Hacer esto un par de veces y debe dividir. Lo mismo para la otra cuenta y quitar el metal exterior. Guardar para más tarde.
5:
Cinta adhesiva la plantilla para el metal (de ahora en adelante se denomina un 'ex') para que el borde largo del papel se encuentra en la línea media y línea de los bordes derecho de ambos. No te preocupes si los otros bordes no se alinean perfectamente.
6:
Con la lámina y el borde recto, marcar hacia fuera de la curva de la plantilla, incluyendo los triángulos en cada extremo. No es esencial que esto sea 100% perfecto, pero tratar de conseguir la primera de ellas razonablemente agradable, entonces usted puede utilizar como una plantilla para el resto.
7:
Puntuación, flex y quitar los dos triángulos de metal fuera de la plantilla.
8:
Voltee la plantilla de papel para que el lado impreso está en la otra mitad de la anterior, manteniendo el borde largo de la línea media. Retape de modo que no cambie demasiado. Compruebe que puede ver las marcas circulares a través del papel. Si luego no puede perforar pequeños agujeros o similar para que esas marcas pueden verse en la parte posterior.
Dar la puntuación curvada un par de flexibilidad y rasgón hacia fuera. Retire los dos triángulos pequeños. Un video de la mejor manera de hacer esto se publicarán aquí pronto.
9:
Ahora tiene su primera ex. Repita los pasos 3 a 7 para que tenga un total de 6 formadores. Puede utilizar el primer anterior como una plantilla de corte más bien que el papel.
Tomar 3 formadores y les peg juntos por lo que tan bien se alinean como sea posible.
Utilice cinta para atarlos si no tienes pinzas de tender ropa.
30 x
Haga 13 mm 4 agujeros todos formadores de tres, uno para cada una de las marcas circulares en la plantilla. Taladre el agujero de centro en primer lugar, ya que es el único que tiene que ser razonablemente exacta.
11:
Retire la plantilla y desvincular las cuadernas. PEG y perfore 3 formadores más que todos los 6 son perforados.
Lugar una antigua con la línea media ligeramente sobresaliendo del borde de la mesa. Coloque el borde recto en la línea media y la curva de 90 grados. Repetir con todos los 6, con tres formadores de doblado para arriba y 3 doblado hacia abajo. Un video de esto se publicarán aquí pronto.
Dejar a un lado las cuadernas.
12:
Toma una hoja de aluminio y marcar una linea de 2cm en uno de los bordes de 67cm.
13:
repetir con 2 hojas más y peg 3 todos juntos para que cada línea dibujada se alinea con el borde de la hoja por encima de él.
14:
Marcar el borde a 4cm, 6, 8, 10, 18, 26, 34 y luego cada 2cm hasta e incluyendo 64cm.
Anotar en cada marca, a partir de la línea dibujada en la hoja superior y a través de todas las 3 hojas. Tenga en cuenta que un lado tiene un puntaje a 4cm del borde, el otro a 3cm.
Voltee las hojas, asegurándose de que no pierdan su alineación, dibujar otra línea 2cm desde el borde de la lámina superior ahora.
Marcar y conseguir lo mismo que el primer borde. Asegúrese de que inicia desde el borde de 4cm.
15:
Toque las hojas sobre la mesa para que estén alineados uno encima del otro.
Desde el borde de 4cm, dibujar una línea vertical a 19cm y uno en 33cm.
Marque cada línea a 3cm y 18cm de ambos extremos. Si usas hojas que no son 56cm de altura y marque en 3cm y el resto se dividen en tercios. es decir, si la hoja es de 75cm de altura y marque de cada extremo en 3cm y 23cm. Las marcas de 3cm deben ser precisos al menos vagamente, los demás no importan enormemente.
16:
Haga todas las hojas de 3 agujeros de 4mm en todas las 8 marcas.
Desvincular las hojas.
17:
Coloque una hoja para que el borde de 3cm es que se cernían sobre la mesa. Coloque el borde recto en la marca de 3cm (si no puede distinguir las marcas de puntuación Marque con lápiz) y triangular el borde como se muestra en la animación. Video muy pronto.
18:
Triangular del borde de 4cm.
19:
El doblar la hoja para que sea más fácil de colocar en las cuadernas.
20:
Flip vertical de la hoja y colocarlo en la curva de corte en una parte superior anterior (el sin cortar la mitad de la anterior debe ser hacia arriba).
La mejor manera de hacerlo es en primer lugar el triángulo de borde de 4cm en su ranura, luego el borde de 3cm, y luego trabajar el resto de la hoja a través del corte.
21:
Doblar las aletas como se muestra en la animación. Probablemente usted necesitará dar las marcas de puntuación un par de flexibilidad antes de rasgarlos.
Empuje hacia arriba de la anterior para que esté nivelado con las aletas dobladas.
22:
Doblar sobre el resto de la anterior.
La aleta de tirón, coloque el otro anterior y doble hacia abajo las lengüetas. Coloque 2 rayos de bicicleta o alambre grueso en el doblez de la anterior curva se cerró.
23:
Cortar y quitar dos esquinas exterior del primero. Cortar el menor nivel de triángulo con el borde de la otra ex la mitad, pero dan el triángulo más grande un desplazamiento de 2cm, para que se superponga.
Repita para el otro anterior.
24:
Tome uno de los recortes sobrado de corte antiguo. Cortar una tira de 7cm de ancho y 52cm de largo. (Esto es suponiendo que está usando una hoja de 56cm, de cualquier otro tamaño a corte de 4 cm. es decir, para una hoja de 75cm cortar la tira a 71cm.)
25:
Trazar líneas de un borde de 2cm y 4cm, así que hay dos tiras de 2cm y una tira de 3cm.
Triangular la tira como se muestra en la animación.
26:
Marque el centro de los extremos de la cara ancha de 3cm con líneas de un par de centímetros de largo.
27:
Colocar el puntal triangular dentro de la paleta para que la cara de 3cm se sienta en la fila de agujeros perforados cerca del borde posterior. Las líneas dibujadas a través de los orificios superior e inferior para comprobar que se centra la vista.
28:
Perfore el puntal a través de los agujeros en la aleta y fije con remaches. Hacer los orificios superior e inferior primero, luego los dos en el medio.
29:
Toma una hoja fresca y cortar por la mitad. (Esto es asumiendo una hoja ancho 67cm, para cualquier otro tamaño que sólo se cortan a 33.5 cm.)
Quitar 4cm de uno de los bordes cortos.
10 x
Repetir dos veces más para que usted tenga tres hojas de 33,5 cm. Alinear y fijar los tres juntos.
31:
De uno de los bordes laterales, dibujar tres líneas verticales a 1cm, 9cm y 19cm.
Marcar estas líneas en ambos extremos de 1cm y 17cm. Si usas otras de hojas alto 56cm entonces simplemente marcan para que las líneas se dividen en tres partes, más o menos.
Perfore un agujero de 4mm en cada una de las doce marcas.
32:
Marque la hoja en 3cm y 5cm en el borde opuesto.
Triangular del borde como se muestra.
33:
Coloque la hoja medio dentro de la paleta de modo que su borde triangular no está alineado con la punta posterior de la paleta.
34:
Del taladro y del remache de la fila de agujeros más próximo al borde posterior. Guardar la mitad como plana y desabrochada como sea posible. Está bien tener un pequeño espacio o tazón en ambos extremos si no encaja perfectamente en la paleta.
35:
Colocar la paleta verticalmente. Empuje la hoja media trianguladas borde en y hacia adelante por lo que es contra la otra hoja y un poco apretados en el puntal.
Perfore a través de la fila de agujeros en el cual está sentado el triángulo y el remache en lugar.
36:
Perfore a través de uno de los agujeros mediados en segunda fila de la hoja media, asegurándose de mantener el taladro razonablemente recta y fije con un remache y una arandela, para que la lavadora está en el interior de la paleta.
Repita para los otros tres agujeros.
37:
Taladro, remache y la arandela de la tercera fila. La hoja media debe ser bastante apretada en el puntal.
38:
Doblar la superposición de ambos formadores a 90 grados.
39:
Perforar todos los agujeros en la parte inferior anterior (uno que se unirá a la rueda de bicicleta). Perfore un pequeño bloque de madera o similar para que el metal no consigue empujado hacia adentro y que no corre el riesgo de perforación de la mano.
40:
Remache de cada uno de los agujeros, excepto los marcados como en la animación, como éstos serán atornillados a la llanta.
41:
Taladre los orificios en la parte superior anterior y remache todos excepto el centro uno.
42:
Tome la rueda de la bici. Puede dar el interior del cubo de la limpieza, en cuyo caso usar llaves para quitar el eje del eje de la y limpie todo con papel de fumar o similar. Tenga cuidado de no perder ningún cojinete de bola.
Ajustar las tuercas para que tanta longitud de árbol como sea posible está en un lado de la rueda (de la rueda dentada si tiene el volante) y vuelva a apretar para que la rueda funcione suavemente y no tambalee. Hay varios videos en Youtube sobre cómo hacer todo esto.
Taladro de tres orificios de 4mm espaciados uniformemente alrededor del borde, como cerca del borde como sea posible. El volante si tiene 36 radios, para perforar un agujero cada 12 radios.
43:
Meter un tornillo M4 para arriba a través de uno de los agujeros y a través del orificio unriveted posterior en el primero de la parte inferior de la paleta. Puede que necesite meter habló de bicicleta de anterior del camino, asegúrese de que está en el exterior del perno.
Coloque una arandela, una arandela y una tuerca. No apriete todavía.
Alinee la paleta para que los otros dos orificios unriveted sentarse en el borde de la llanta y marcan con un lápiz a través del orificio.
44:
Gire la paleta lejos de modo que usted puede perforar las dos marcas.
45:
Bajar la parte posterior de la paleta y cerradura con tornillos, arandelas, aros elásticos y tuercas. Apriete los tres.
Deberá hacer parte de la llanta para permitir que la cabeza del perno para sentarse cerca. Si el perno es empujando hacia fuera a mucho puede golpear en la cadena que va probablemente a utilizar para su aplicación.
46:
Montar dos tiras más de sus formadores y hojas restantes y atarlos a la rueda.
47:
Toma otra hoja sobrante y rebanada una tira 9,5 cm ancho y 67cm de largo.
48:
Marcar con líneas de modo que usted tiene anchos de 3.5 cm, 2 cm, 3 cm y 1 cm. marcar el ancho de 1 cm a ambos lados.
Dé vuelta la tira y doblar el ancho de 1cm a 45 grados. Voltear hacia atrás y triangular como se muestra.
49:
Perfore un agujero de 4mm de 8mm de cada extremo de la costilla en la zona plana de 1cm. Perforar y clavar un agujero en el punto medio.
Repetir dos veces más para tener tres puntales.
50:
Coloque un perno M4 hacia arriba por el agujero central unriveted en la parte superior de una de las tiras y a través de los agujeros de la final en dos de los puntales. Añadir una arandela, arandela y tuerca.
Repita con las otras dos tiras y la última costilla. Bloqueo todo apretado.
51:
La parte superior de las paletas que no ser torcidas con respecto a su base. Coloque la turbina sobre el terreno así que usted puede mirar hacia abajo, stand sobre una de las paletas para que pueda ver el borde largo de ambos líderes. Giro superior anterior para que alinee con la parte inferior, sobre correcto a un grado o dos como que se resbale hacia atrás.
Perfore un agujero a través de uno de los puntales y el anterior 1-2cm del borde. Añadir perno, arandela, arandela y tuerca. Vuelva a verificar la alineación, el otro puntal y Tuerca Tuerca etc. del taladro. Apriete los tres.
Repita para las otras dos tiras.
¡ Listo!

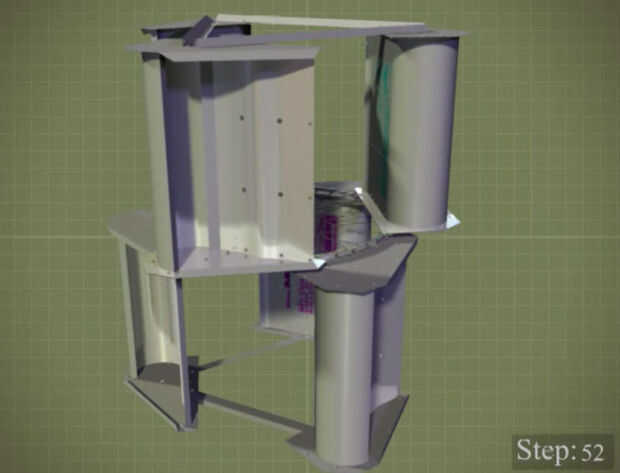

52:
Opcionalmente, puede añadir un extra de tres aletas en la parte inferior de la rueda.
