Tunea tus Chocolates con el IDE de Arduino y ATtiny13 (5 / 6 paso)

Paso 5: Soldadura de los cables de LED

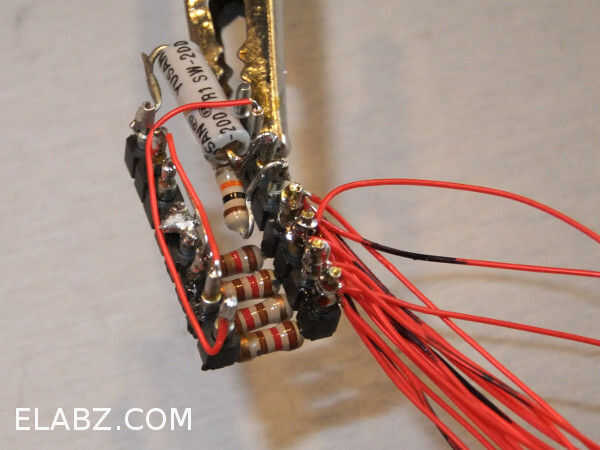

Soldadura ahora el LED los cables a los cuatro pernos del portador de la que tienen los extremos libres de las resistencias de 120 ohmios conectados a ellos. Seguir de cerca los esquemas debido a la naturaleza charlieplexed de las conexiones del LED hace la polaridad muy crítico. Es más fácil comenzar con LED #1 y ir secuencialmente porque hay un patrón a los pines y polaridad y tienes más posibilidades de cometer un error si sigues el patrón. Probablemente te ayudar si imprimir los esquemas y tiene delante de usted cuando usted la soldadura.

No utiliza mucha soldadura, especialmente en los primeros dos alfileres - reciben los 6 cables y puede convertirse en una gran gota de soldadura bastante rápidamente si usted no tiene cuidado.

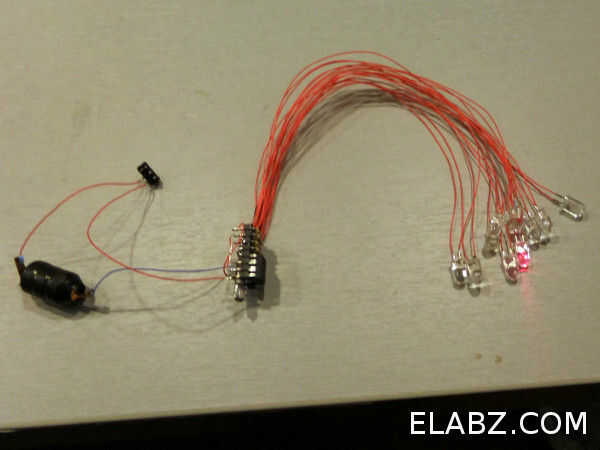

Una vez que todos los 10 LEDs (o 12 - la máxima cantidad de LEDs apoyado por Charlieplexing de 4 pines de I/O) se sueldan, soldadura de la batería y el interruptor. Decidí que tienden a desordenar la polaridad y utiliza un cable azul para la conexión a tierra de la batería. Es el cable rojo no sólo en todo el proyecto que hace que sea fácil de identificar. El cilindro de calor reducido con tres pilas LR44 y tiras de latón en cada lado resultó para ser una forma inconveniente de proporcionar la energía de la batería. Por desgracia, batería accionado por resorte cajas para baterías de tablet son algo raras y me alegré de que mi perro mastica encima de un juguete que tenía uno, así que he hecho de nuevo la batería antes de hacer el video, es por eso mis baterías son diferentes en el video y esta foto.

Una vez terminadas todas las conexiones, pruébalo. Ahora es el momento de probar todo porque el siguiente paso es pegamento caliente y reparaciones se hacen progresivamente más involucrados y sucio después de que.

Por cierto, si etiqueta los LEDs con sus números secuenciales, buen pensamiento! No y terminó con LEDs "naturalmente" al azar.  Por lo tanto, si usted mantiene la numeración de los LED, mejor puede elegir sus posiciones de LED "al azar" en el siguiente paso. Si has perdido los números de LED, no el fin del mundo tampoco. Estamos buscando para tenerlos todos modos aleatorios. Pero puesto que ahora son realmente al azar, dos de los LEDs secuenciales pueden acabar juntos y te gustaría más bien que más separadas para mejor apariencia.
