Tuerca y perno de rompecabezas (6 / 7 paso)

Paso 6: modelo en 3D

¿

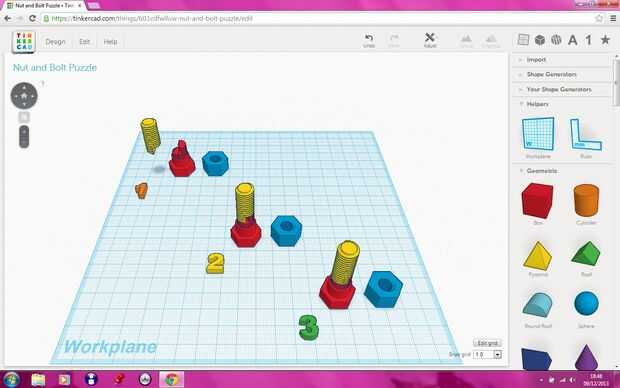

He hecho un modelo en 3D para ayudar a las personas a entender cómo funciona, pero también podría ser impreso?

Tenga en cuenta que este modelo está no comprobado y por lo tanto clasificado como un prototipo.

He puesto las piezas en 3 colores diferentes, pero obviamente si imprimirlo, todo debe ser del mismo color para que la gente piensa el perno es de una sola pieza, no dos!

1, 2 y 3 son todas las copias de unos a otros, solo coloca de formas diferentes.

* Set 1 muestra las 3 diferentes partes por separado.
* Set 2 muestra las diferentes partes pero con el hilo de la alineación (permitiendo que la tuerca de arriba).
* Set 3 muestra la 'cola' girada, que significa que los hilos no alinean, por lo tanto bloqueo.

(Crédito por Gustav Olsson quien escribió el guión de tinkercad para crear M tamaño de roscas)

El modelo puede encontrar en tinkercad "Tuerca y perno Puzzle" o por debajo:
