Paso 3: Impresiones de elevación de la cama...
Si hay una cosa que todos odiamos entonces sería un ser impresión grande una vez perdido el comienza de la parte para levantar la plataforma de la construcción...
Incluso los usuarios con camas odiados se quejan de que ciertas estructuras casi siempre levantar más o menos.
Piezas especialmente largas y delgadas y los imprime rápido con capas gruesas son problemáticos.
Así que ¿por qué no incluyen "lif de apoyo" en la etapa de diseño?
¿Qué?
Sí, lo sé, suena terrible y suena aún más complicado - pero no es :)
Primero voy a intentar explicar:
Cuando ya sabes que las esquinas o zonas finas (en x-y) tienden a levantar y sabe cómo utilizar Sketchup (o cualquier otro modelador 3D) puede arreglar eso.
Cortadoras de ofrecen una opción de borde que se significa para ayudar con la elevación de, hacemos lo mismo pero un poco más grueso y con más atención a los detalles.
Diseñamos nuestro testobject, así que podemos estar casi seguros que no habrá demasiada elevación de ya y te mostrará cómo.
Por la facilidad de seguir el siguiente bit:
Todas las medidas están en mm pero no importa una vez que el pic ;)

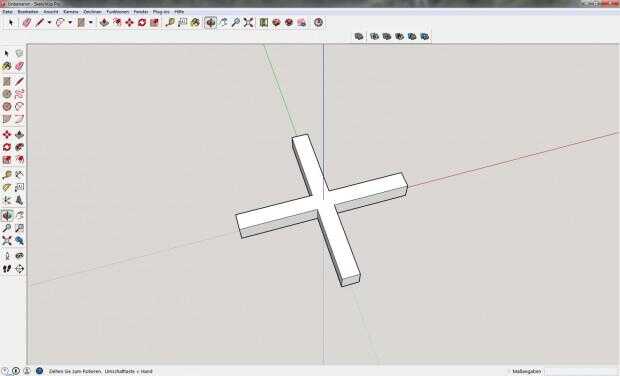

Vamos a empezar con una simple Cruz alta 100 x 100 y 20:
Podría ser un conector, medición de herramienta o lo que sea.
Pero si esta imprime como es (especialmente con ABS) existe una gran oportunidad que los extremos exteriores se levantan y la impresión comienza a pelar.
Así que crear unas pequeñas cajas alrededor de nuestros rincones que son solo de 1mm de altura o para piezas más grandes ir más alto si no te importa el trabajo extra.
Quieres tener un buen equilibrio entre el grueso de estas plazas adicionales y su parte superior / parte inferior sólida llena.
Sería perfecto para que coincida con el grosor de la suma de ambas.
Ej.: impresión con altura de capa de 0,1 mm y fondo 3, 5 superior capas.
Si la primera capa también tiene 0,1 mm por ello 9 capas 0,9 mm todo.
Así que utilizar 0,9 mm para la altura de las plazas extras ;)

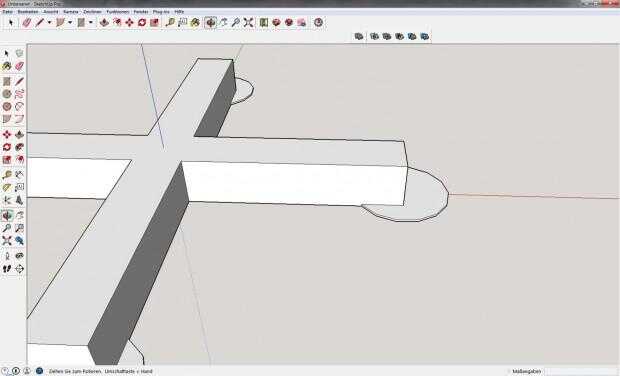

Para mejor apariencia y un poco más energía de tenencia que forma redonda puede utilizarse también, yo hará eso para mostrarle cómo debe buscar.
Muy fácil de hacer también:
Con la selección de vista de fondo el centro de la línea corta la herramienta círculo, usé la herramienta de sección.
Ahora ve a lo largo de la larga líneas hasta llegar a un radio de unos 20mm - no tiene que ser una medida ideal, pero tienes que seleccionar un punto en la línea.
Arrastre alrededor de la parte superior a la otra línea y conecte el extremo del círculo.
Tire hacia arriba de 0.9mm y hecho ;)
Si no quieren "arruinar" los modelos existentes de esa manera simplemente guardar el modelo actual con un nombre significativo.
Como en vez de "100 mm Cruz" como el original el nombre 100 mm Cruz de despegue".
Cuando edición archivos existentes para ello Asegúrese siempre de desagrupar el modelo primero lo puede simplemente crear una entidad jerarquizada.
Por la facilidad de limpieza de la parte puede Agregar un espacio alrededor del objeto hasta solo 2 capas, pero si se hace correctamente sólo tenemos una estructura unida que debería ser bastante fácil de cortar limpio.
Pero es importante revisar que se imprimirán las almohadillas extra despegue como un sólido, de lo contrario se interrumpirá el perímetro exterior de tu parte por un relleno que deja abiertos pedacitos de su parte.
