Tripwire del laser con 4 dígitos 7 seg pantalla para contar personas (2 / 6 paso)

Paso 2: láser

I used one of those cheepo pen lasers. Pero en vez de la energía de la batería ya que viene he decidido energía desde la línea de 12v de mi ordenador. Ahora 12v matará a uno de estos láseres pequeños, sí lo hice! Así que lo pongo juntos en un tablero pequeño perf con regulador 78L 05 voltaje.

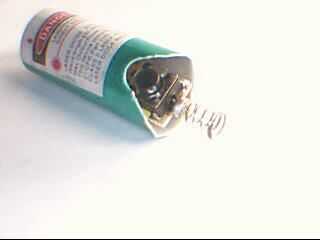

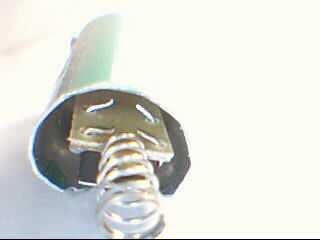

Los pines del interruptor de tacto debe ser siguió juntos para hacer una conexión eléctrica. Para determinar las clavijas se siguió juntos, use su medidor de ohmios y compruebe si hay continuidad entre pines. Si no entonces cheque los dos pernos de la misma con el interruptor de la prensa, si tiene continuidad en ese punto entonces ésos son los pasadores que se siguió. Soldado para hacer una soldadura puente o utilizar un pedazo corto de alambre a los pernos del puente.
De esa manera el interruptor será como si hubieras presionado el botón todo el tiempo.

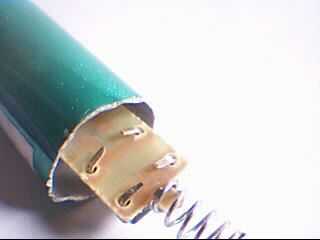

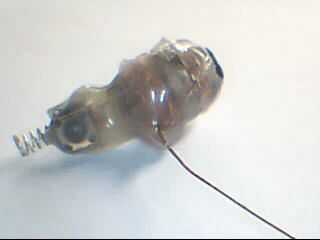

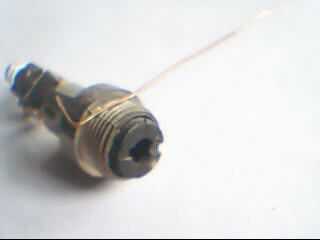

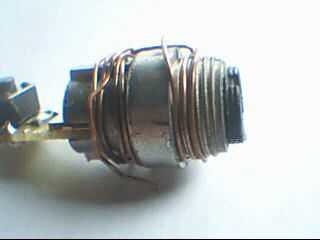

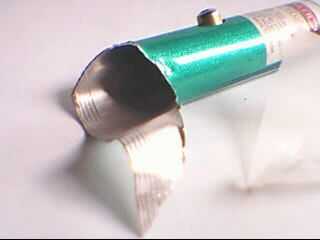

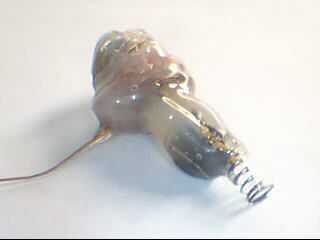

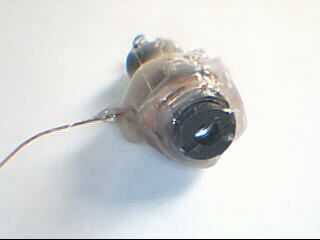

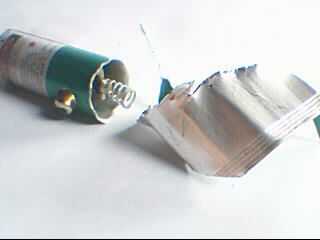

Para poder unir los cables de alimentación a esta cosa debe ser derribado, el quitar la cáscara externa. Fijar la posición wire era fácil, sólo se suelda a la PCB en el mismo punto la batería POS conectado a... La tierra es más difícil, la carcasa es de seres aluminio, puede no soldado a ella. Envuelto alrededor de 20 vueltas de creo 22awg puente de alambre alrededor de la cubierta de aluminio, bien como pude. Lleva el mismo cable usado para el puente de tablero de pan. Sólo quitó unos 3' de aislamiento y había utilizado como eso. Comience no envolviendo rap no hip-hop. Me engancha el alambre alrededor de él del uno mismo medio camino aunque y envuelto el resto la otra dirección. Les tuerza el alambre para que no desentrañar. La idea es conseguir el cable firmemente a la carcasa para hacer mejor una conexión eléctrica posible. Después cubrir la de bobina y pcb con pegamento caliente.
