Triciclo llanta de grasa (5 / 7 paso)

Paso 5: Modificar el marco de la bici para aceptar eje triciclo

Para este paso, tenía una pierna para arriba a nadie hacer esto sin un trike existente para hacer referencia a, pero te pongo las medidas que tomaría si no hubiera tenido esta de lujo.

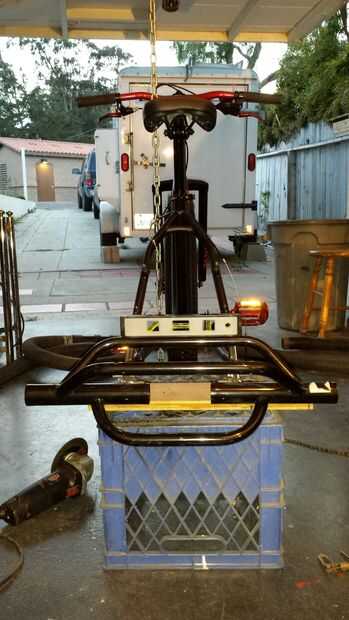

Básicamente, la idea es burlarse de la carcasa del eje trasero en el marco de la bicicleta y rascar la barbilla. Luego hacer un cartón trazo del eje de los soportes de la cubierta y mantenerla hasta el marco de la bici y hacer rascarse la barbilla un poco más. Luego realizar un par más pedazos de cartón, con los agujeros marcados en el lugar correcto y el contorno del eje trasero soportes trazados sobre ellos la vivienda. Mantenga estos trazos no recortados hasta el marco y decidir dónde soldar, luego recorte lejos el material hasta que tenga algo que se ajuste a tu marco de bicicleta y acomodar su vivienda de eje trasero.

Una nota sobre cómo estas escuadras se suponen que funciona:

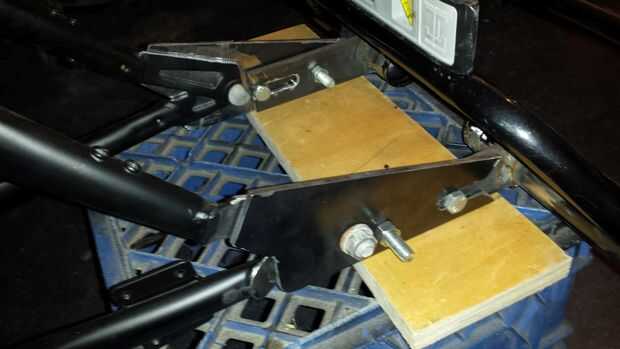

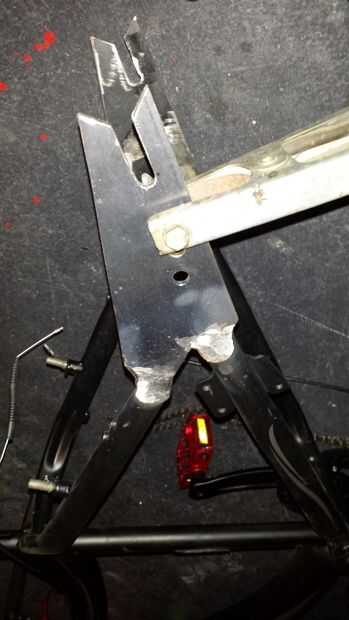

Los soportes laterales de árbol tienen un agujero hacia la parte posterior - tal vez 1.5" adelante del tubo del eje. También tienen una ranura, de aproximadamente 4" adelante del agujero. En el lado del marco de bicicleta, esto se invierte, con el agujero en la parte delantera y la ranura en la parte posterior. Esto es muy importante - no se salte la ranura de. El propósito de esto es permitir ~ 1" de ajuste hacia delante y hacia atrás en la distancia entre su eje inestable y su eje trasero. La razón esto es tan importante, es cómo tensar la cadena. Cuando usted finalmente puso su tren de la impulsión, la manera de ir sobre ella es empujar el eje trasero el camino hacia adelante en sus ranuras de montaje, coloque la cadena sobre, luego tirar hacia atrás hasta que la cadena esté apretada, y apriete los tornillos. Voy a intentar agregar una imagen de esto más adelante.

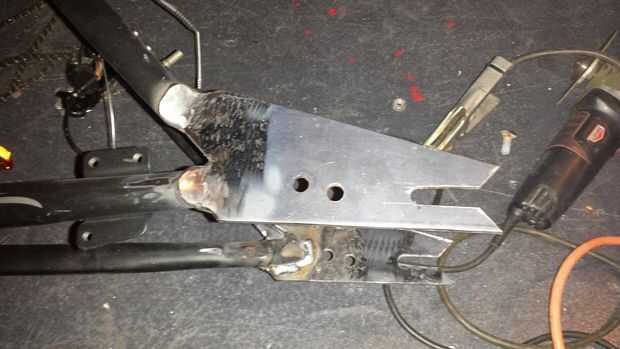

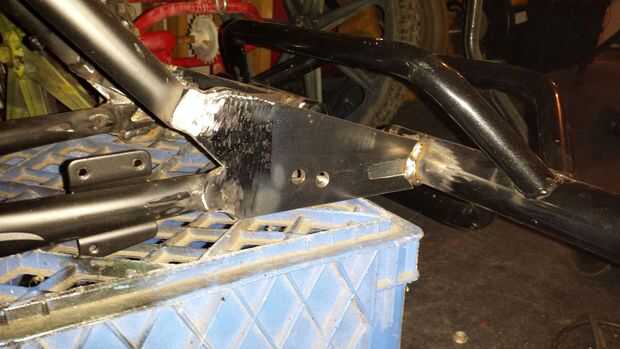

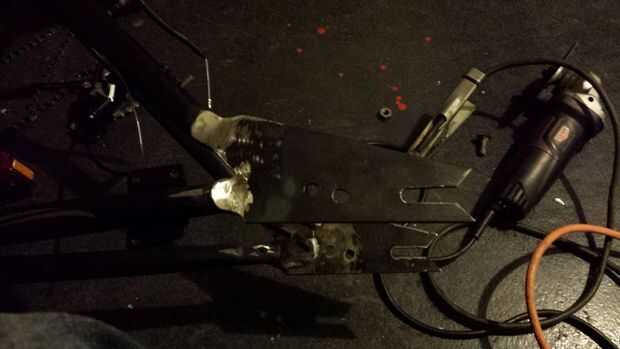

Foto Nota 1: Hay dos agujeros en cada soporte - el orificio está ahí así que pude perno del soporte en el orificio existente en el marco diseñado para la rueda de la bici. Porque hice los dos soportes idénticos, sabía que si emperna ambos a través de los orificios del eje en el marco antes de soldar, estarían en el lugar correcto en relación a uno con el otro. Los agujeros sirven no más funcional.
