Paso 5: circuitos
Perf es fácil y usted puede copiar el beadboard bastante bien. Algunos incluso tienen el patrón de tablero revestido con cobre en. Algunos son sólo los agujeros en una cuadrícula y soldar los cables de los componentes entre sí.

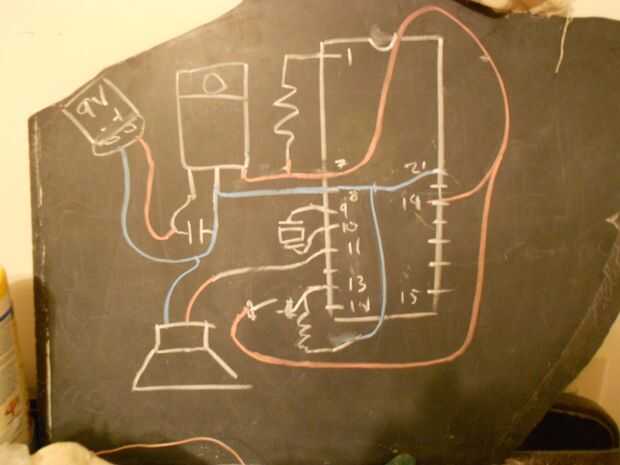

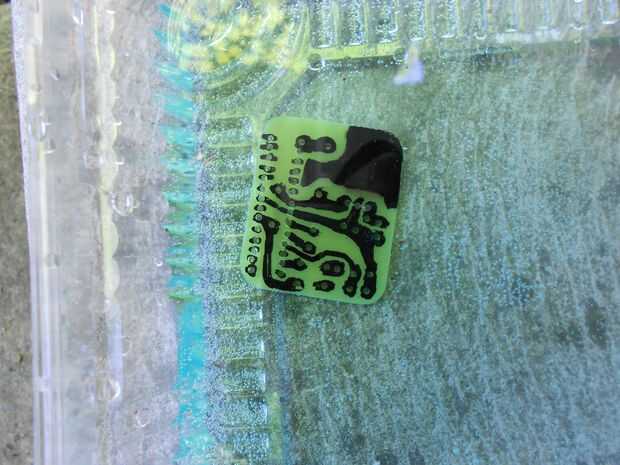

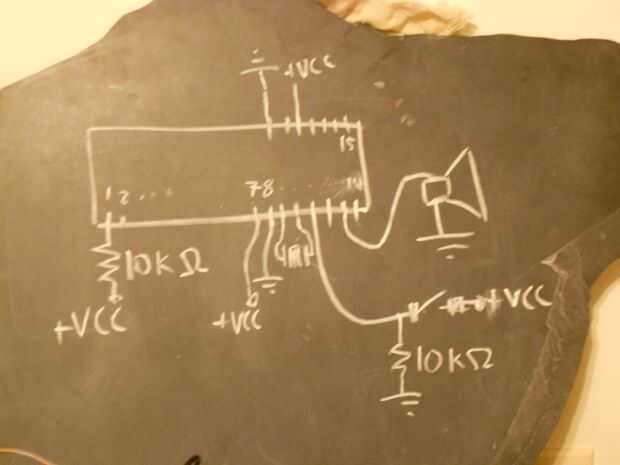

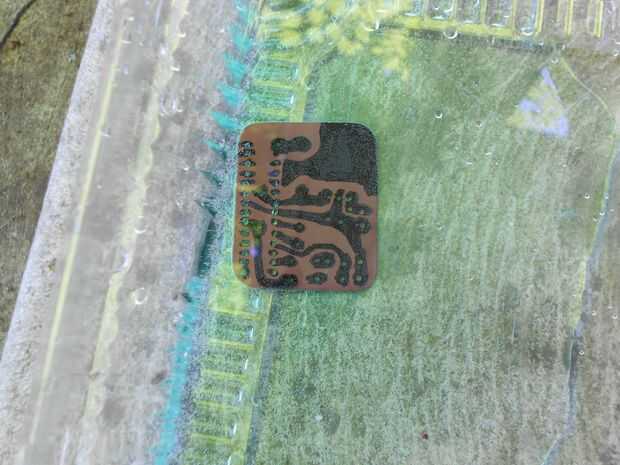

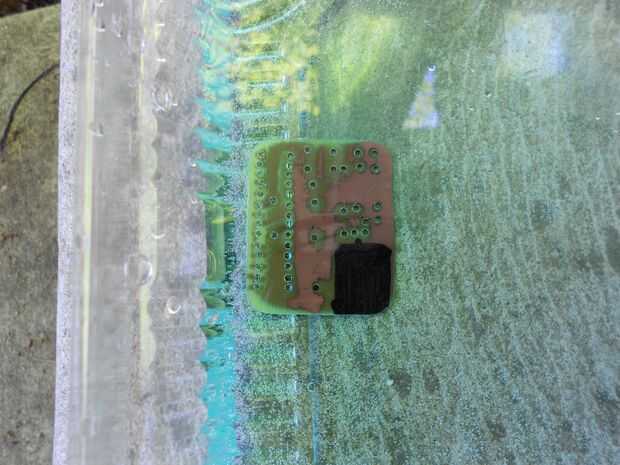

O puedes hacer lo que hago. Grabar placas de circuito. Con tablero revestido de cobre y productos químicos de ferreterías, de oxidar el cobre no deseado para hacer un PCB bastante, proyecte si eres mejor que yo estoy lejos. Es divertido y te hace sentir como sabes lo que estás haciendo.
También es un poco complicado, fácil de estropear, y produce un poco de gas de cloro. ¿No es gran cosa, correcto? Yo podría hacer un conjunto instructable sobre esto, pero hay muchos ya.
Grabador casero:

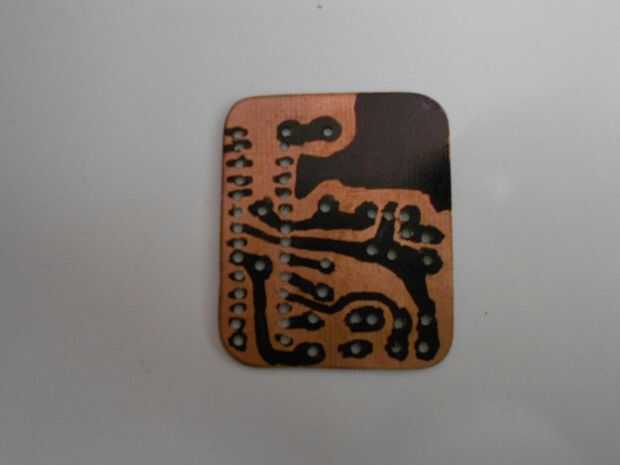

Yo uso marcador Sharpie de forma realmente sencilla y barato enmascarar el material, pero algunas personas como transferencia de toner que resulta más agradable, generalmente. Aquí es al azar encontré: Si utilizas un sharpie, sólo asegúrese de dibujar áreas oscuras, sólidas.
Si no has grabado antes, hacer que un LED de USB o algo. He desordenado algunos consejos antes de llegar algún derecho.

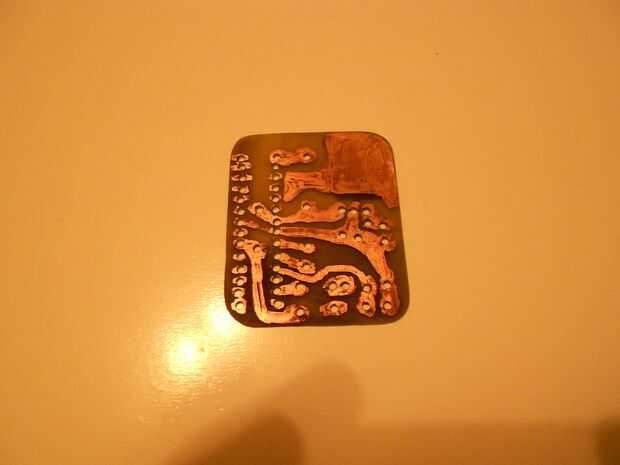

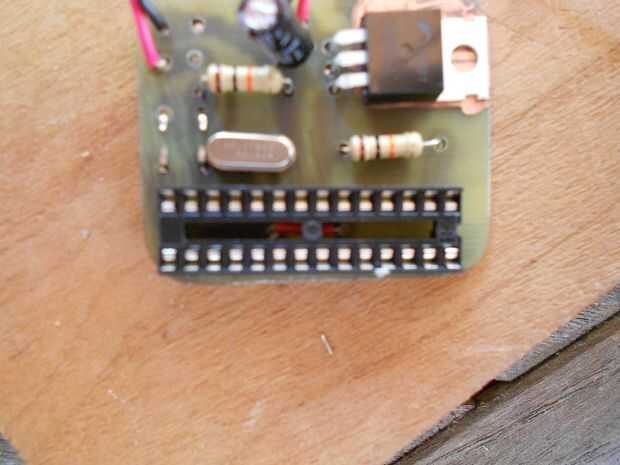

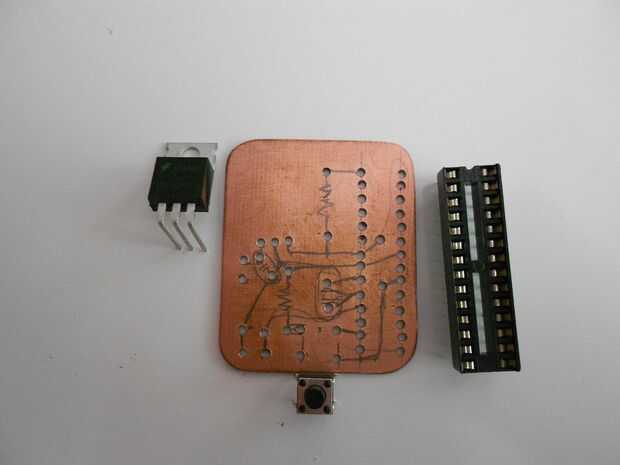

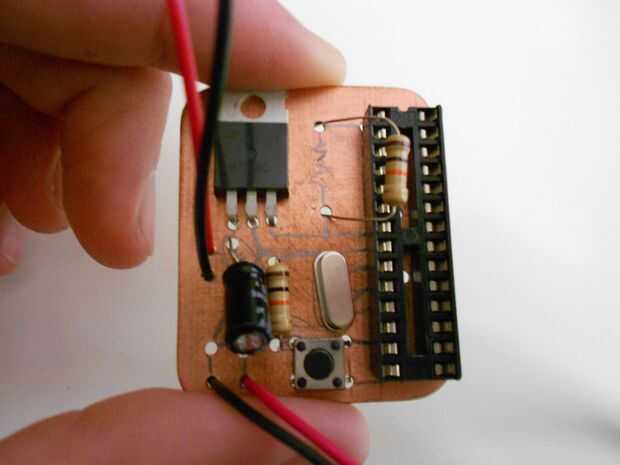

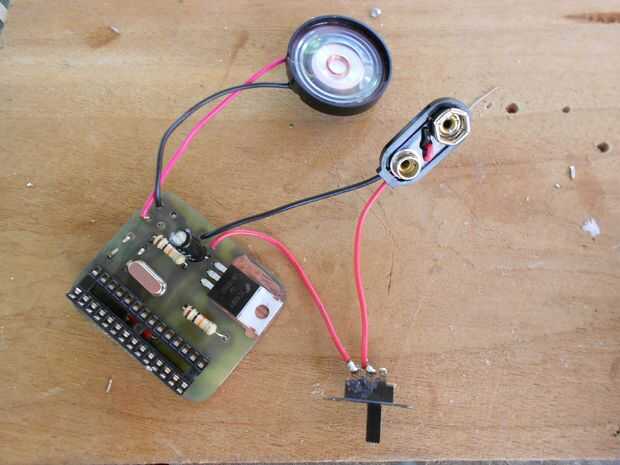

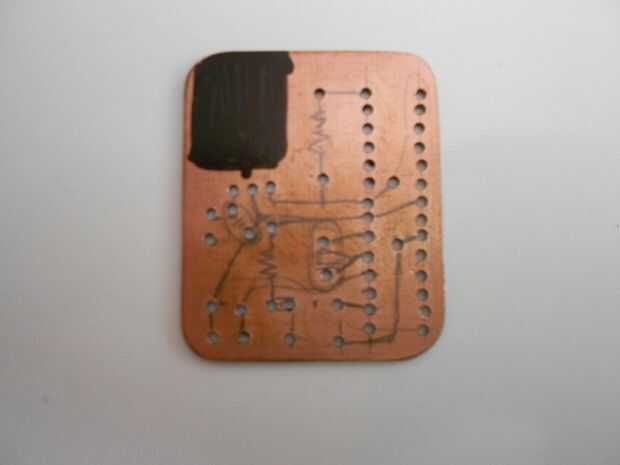

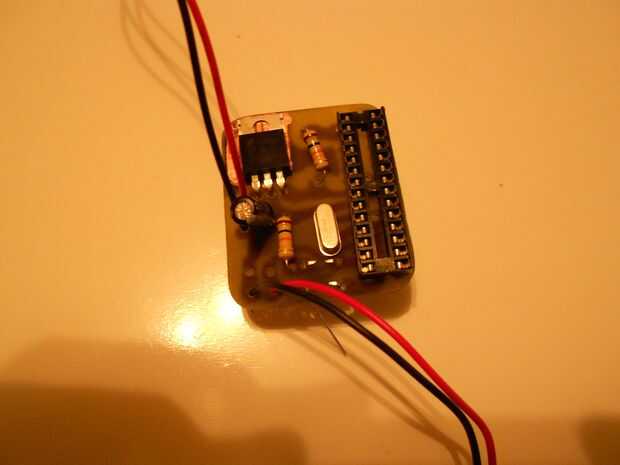

En cualquier caso, hacer la placa de circuito de antes en su estilo preferido. Tengo fotos de mi PCB (aunque poco). Usé un taladro para hacer un montón de agujeros y doblé las esquinas por lo que sería menos de una caja puntiaguda dentro el tribble. Puesto que hay diferentes métodos de 1 billón, puse instrucciones en las etiquetas de imagen e intenta documentar bien.

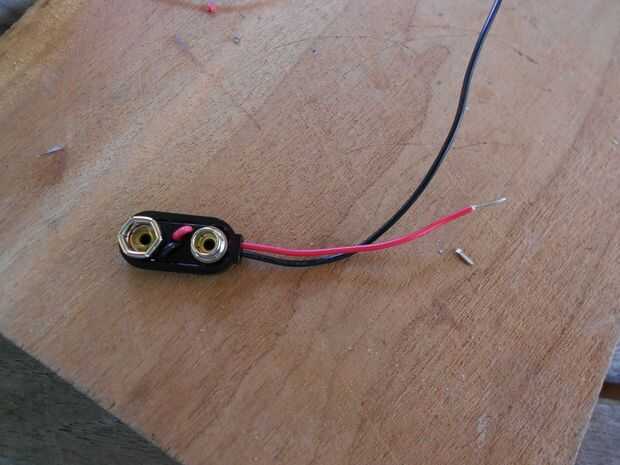

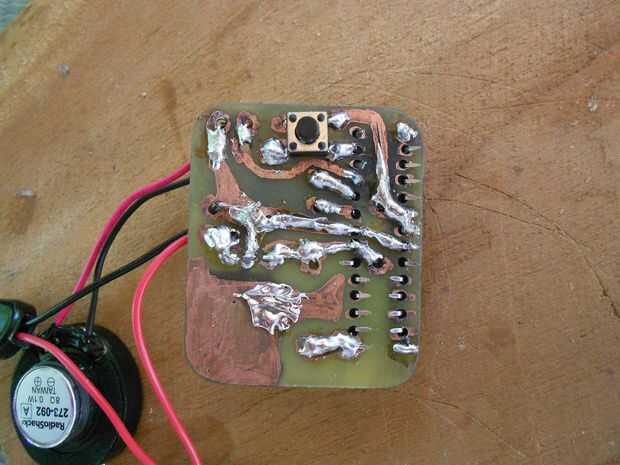

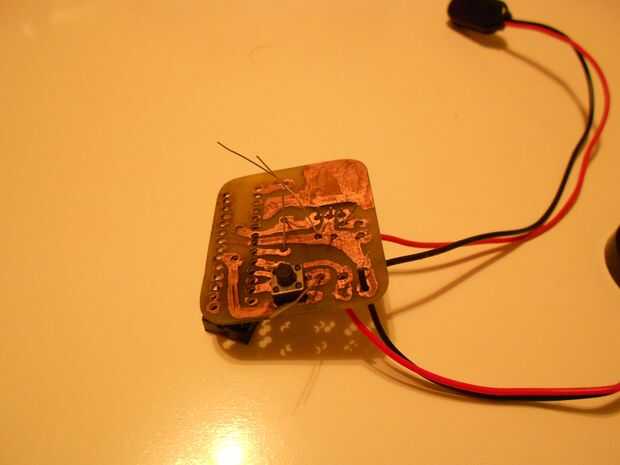

NOTA Coloque el botón en el lado equivocado de la board.* ** el botón tiene que estar en el exterior de la cajita que hacemos así que usted puede presionar el botón de fuera el tribble. Usted puede todavía soldar a los lados de las piernas del botón de la parte trasera, por suerte.

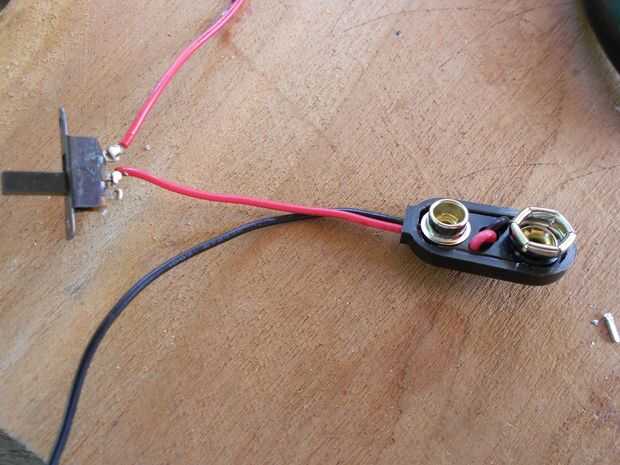

NOTA: También poner el interruptor en serie con la CD.* ** mi interruptor justo encajaba bien en la placa de circuito.
