Tres en uno: IC / probador de continuidad y generador de señales (12 / 12 paso)

Paso 12: Variaciones y comentarios

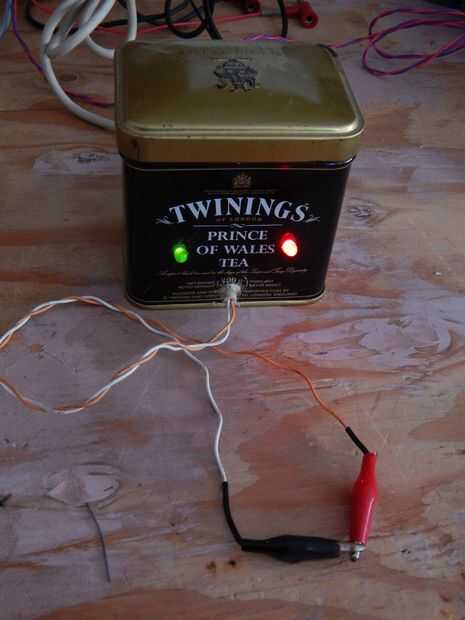

  • Recuerde un protoboard no es una buena construcción permanente, se puede hacer mejor.  Ver la imagen de uno que hice para pruebas de continuidad.
  • Si ya tienes un generador de señal se puede utilizar con el detector para hacer un probador de continuidad.
  • En lugar de moverse el detector entre las clavijas de salida podría tener una salida master pin y conectar las salidas diferentes con botones momentáneos.
  • Por supuesto para cualquier proyecto de un LED que indica que la corriente es agradable.
  • La onda cuadrada 555 podría realizarse variable haciendo que sea la variable capacitancia tiempo (probablemente con un interruptor) o la variable de resistencia del tiempo (probablemente con una olla).  También pueden variar los componentes de sincronización para obtener una frecuencia de su elección.
