Paso 4: El condensador de flujo

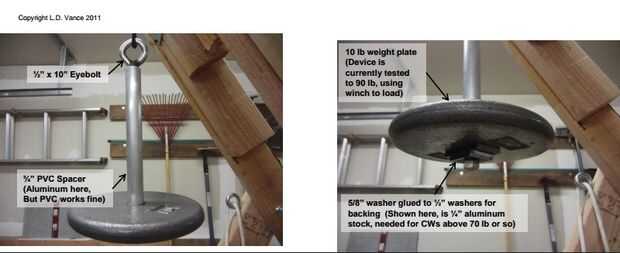

En cuanto al mecanismo CW (contrapeso), hay 3 partes. El peso que sostiene la parte, la cuerda colocar el CW al brazo y gravedad. Para construir el soporte CW, se refieren a la última foto. Calculo algo en mi cuenta, sin embargo el Sr. Vance había proporcionado ya un cuadro perfecto para él y sólo tuvo que usarlo. Corte de 9" de kevlar o cuerda probado para su trebuchet de peso. Lazo uniformemente con el CW en el punto medio.

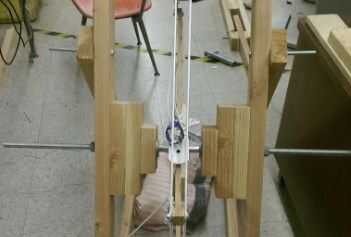

Inserte la varilla de 3/8" en el orificio superior para las poleas. En la foto, puedes ver que he utilizado un montón de arandelas como espaciadores de las poleas. Cuando usted inserte la varilla y llega al centro, puesto 16 las arandelas sobre ella, luego una polea, y luego 2 tuercas, otra polea y 16 más. Esto debe mantener las poleas rectos y evitar separarse aparte o conseguir demasiado juntos. Sujete ambos extremos del marco superior (A).

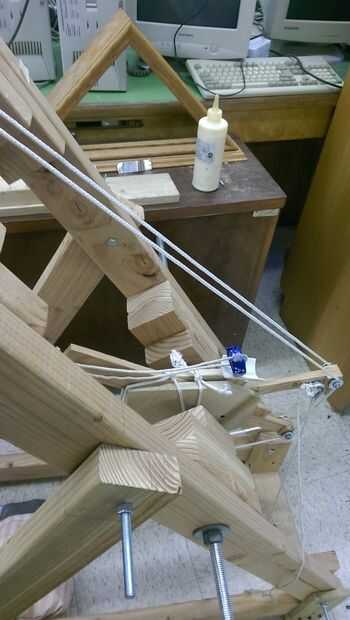

Inserte la varilla de 5/8" en el orificio del punto medio del brazo como se ve en la imagen 3. Refiriéndose a lo anterior, al llegar al centro, colocar 2 arandelas y luego el brazo, luego otro 2 arandelas en el otro lado y empujar a través de todo el camino. Fije la varilla roscada como antes.
Y finalmente (de verdad), con la ayuda, los 2 extremos del CW sobre las poleas (de modo que la CW se tira hacia arriba), sobre las guías de lanzar el brazo y atarla con un nudo básico en el brazo principal (la parte más larga). Usando el lazo flojo, sobra cada lado debajo de la tubería metálica y sobre las planchas de madera contrachapada. Un nudo resistente (elijas lo que elijas) y corte el sobrante. Consulte la imagen 3 otra vez. Lenta y suavemente guía el brazo en una posición no armada, que debe ser el CW en el suelo en este punto.

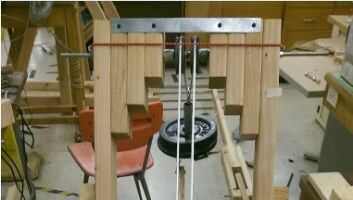

Nota: En la primera foto, verá una llave de metal que cubre la parte superior de la trebuchet, así como dos cuerdas de bungie va a través de él. Que es opcional, y lo hice para asegurarse de que la eslinga no quedar atrapada en las poleas cuando disparó.
