Trebuchet de la gran variedad (en proceso), 4.28.07 actualización (4 / 8 paso)

Paso 4: Soporte principal: diseño y construcción


Lo que yo llamo el "soporte principal" es la pieza vertical que va en el centro de la base; llevará a cabo eje de treb. Cada uno de los dos soportes está diseñado para dividir en tres componentes. Cuando las piezas están bien atornilladas, el principal apoyo es unos 15' 6" alto. Enfriar.

Necesitaba 18 de 8' 2 x 6 estos; Usted puede conseguir placas de menos si compro 10' madera pero los costos eran realmente la misma y usando 8' piezas da mucho más desecho (útiles más tarde). Aquí está el corte para los dos de los principales soportes:

(tantos 8' 2 x 6 corte) en el (en estas medidas las piezas para cada 8' 2 x 6)
2 en 4', 2' 5 1/2"(así cortar una pieza de 8' en 4' y 2' 5 1/2" piezas y luego repetir con los otros 8' pedazo)
2 en 4', 2'
2 en 4'
2 en 5' 4"
4 a 6' 8"
4 en el 4' 4"
2 a 6' 1 1/2"

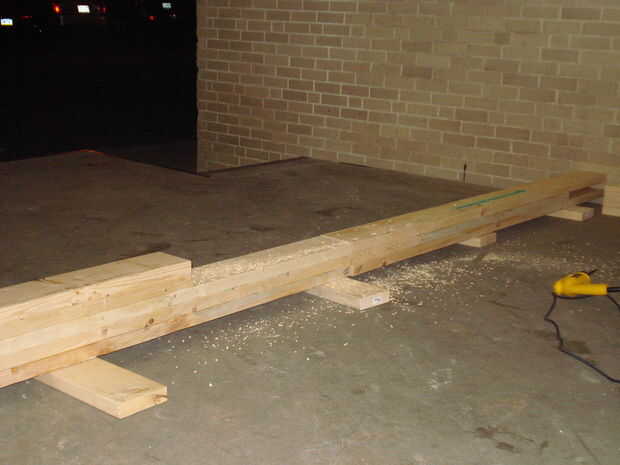

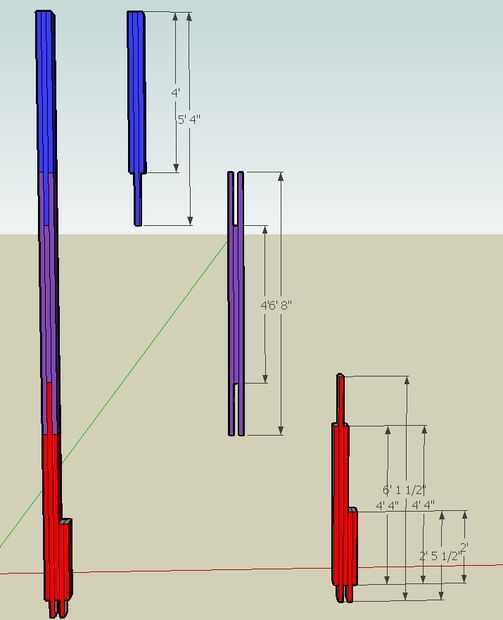

El SketchUp archivos será más útil en la construcción, las mismas técnicas que se emplearon en la construcción de la base fueron utilizados aquí (16" se superpone, clavos, pegamento, música). Una vez las piezas, alinéelas y taladre los agujeros para los tornillos que vienen.

Tuve realmente de ensamblar las piezas muy superiores (azul) del soporte principal. El eje pasará por esta parte y no estaba segura de cómo taladrar el agujero del eje tal que el eje es nivel. Esta será publicada en la sección de preguntas y caliente encima. Mi curso de acción y una respuesta eventualmente va aquí.

Como se indicó anteriormente, guarde su desecho! Va a ser mucha madera extra y futuras piezas de la trebuchet hará buen uso de ellos.
