Paso 3: Base: construcción (II)

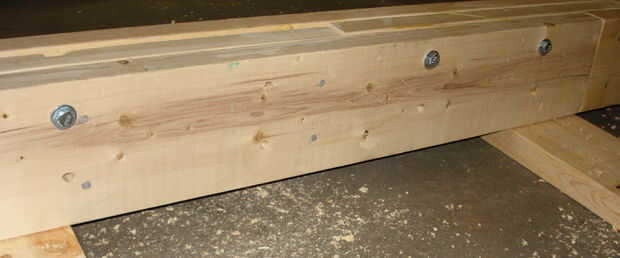

Si usted recuerda, el plan era conectar todas estas piezas base (como el resto de la trebuchet) con pernos. Elegí algo arbitrariamente los pernos de 5/16" de diámetro. Son 5 1/2" que era la longitud mínima para sujetar 2 x tres 6 cara a cara a cara. Arandelas y tuercas correspondientes al diámetro de 5/16" también fueron compradas. Inicialmente pensé en poner cuatro tornillos cada 16" traslapo (por un total de 8 tornillos por junta). En la retrospección que califica como excesivo--requeriría 32 sujetadores todo. Terminé comprando la mitad eso y dos extra (total 18), para dos pernos por conexión más repuestos. A perforación!

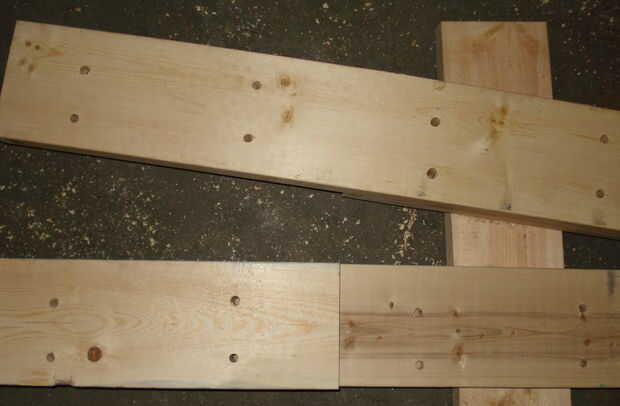

Sería bueno si ninguna de las piezas base de color rojo/morado podría ir con cualquiera de las piezas azules. Etiquetado parte no sería necesario y Asamblea probablemente sería más sencilla. Para intentar esta tarea hercúlea hice una pequeña perforación de la plantilla de repuesto 2 x 6. Utilizo cuatro agujeros en esta pieza para alinear la broca al taladrar las piezas rojas, púrpura y azules. Esto terminó de fallar por dos motivos. (1) no medir los orificios de la plantilla. Tendrían que ser exactamente simétricos sobre ambos ejes para cualquier pieza de color rojo/morado con cualquier sección central azul. (2) ninguno de lo rojo/púrpura (debo solo comenzar a llamarlos rurple?) piezas fueron "exactamente" el mismo significado que la plantilla se alinea sobre ellos de forma diferente. Las cosas no se ajusta si están fuera por más de 1/8" o, por lo que se eligió otro método. Pulse!

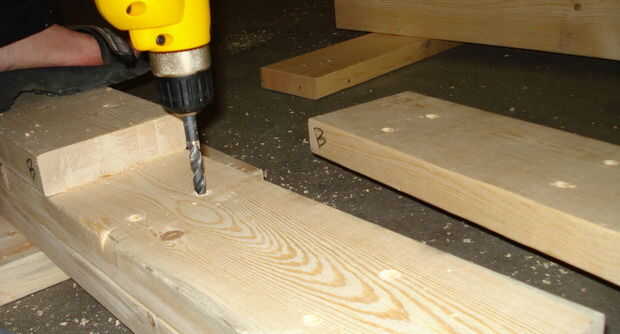

A componentes intercambiables, comencé una parte con la plantilla de perforación (llamemos a esta parte A). La pieza pretende caber con A luego fue perforado con la parte A como plantilla para el segundo. Todas las piezas fueron etiquetadas.
Nota final (disculpas por la palabrería de este paso): fueran mis pernos 5/16" de diámetro, los orificios perforados para ellos con un 3/8" bit (1/16 de pulgada más grande). Esto hizo realmente poner los tornillos mucho más fácil.
