Trampa de IoT Critter (6 / 9 paso)

Paso 6: Ensamble componentes

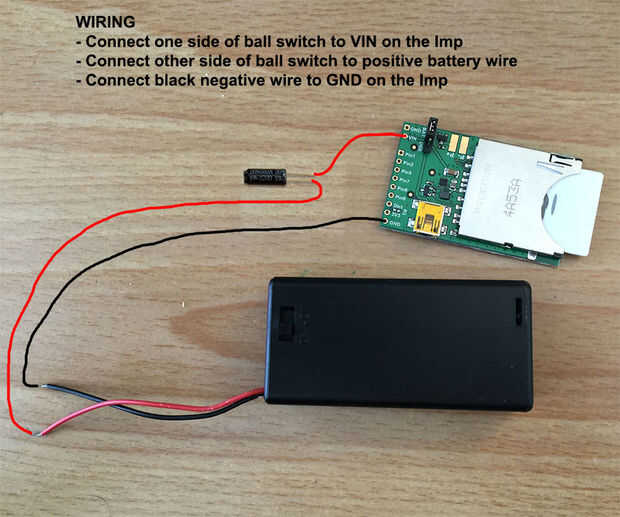

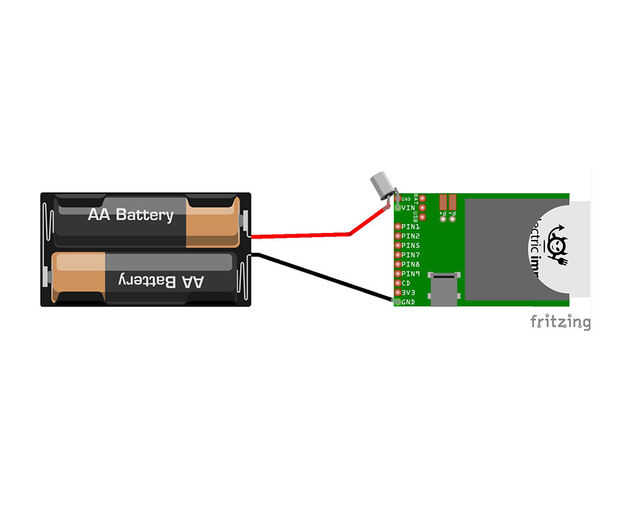

Armando el hardware es muy simple. La polaridad no importa interruptor de la bola y sólo tenemos tres conexiones para soldar. Ver el esquema adjunto para detalles.

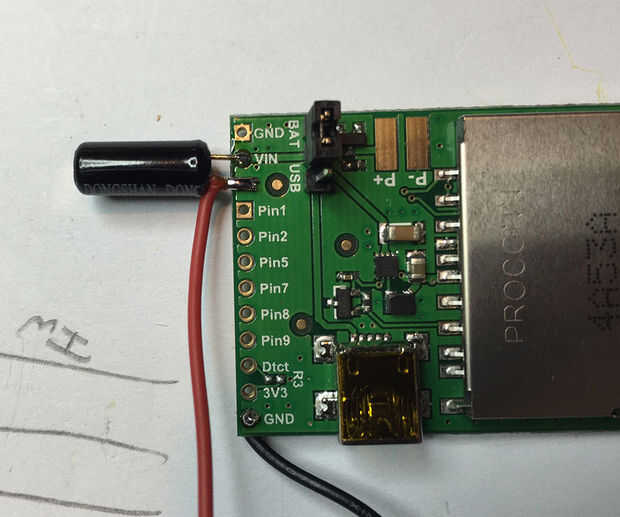

La clave aquí es que la bola cambie horizontal a la tabla de Imp. En esta posición será apagado que es lo que queremos.

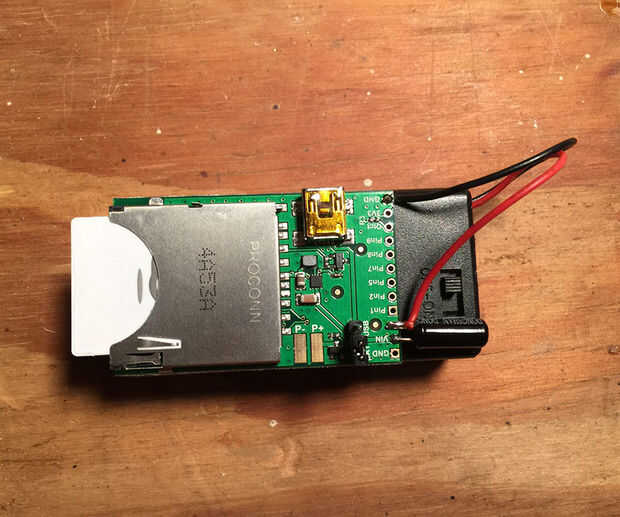

Una vez que el cableado hecho, utilice un poco de pegamento caliente para fijar al Imp a la batería como se muestra en mi foto de la vivienda, asegurándose de que el interruptor está hacia arriba.

Ahora Conecte el dispositivo a la trampa en la ubicación que se muestra en mis fotos. Usted puede utilizar cualquier cosa para conectar, pero prefiero la cinta del velcro.
