Traje de robot con LED (10 / 13 paso)

Paso 10: Fije la resistencia, la batería y el interruptor

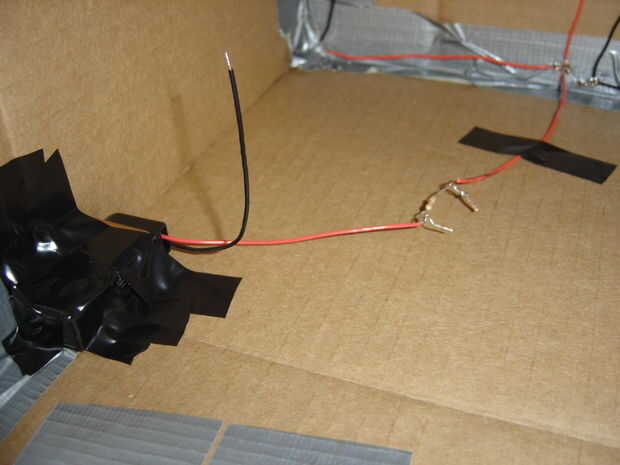

Debe conectarse un cable adicional de la pata positiva de la parte central trasera LED a los que puede torcer la resistencia. El otro extremo de la resistencia debe estar retorcido al extremo positivo de la batería.

Usando cinta aislante u otro adhesivo, coloque la batería en el interior de la cabeza. El 9V es poco, pero lleva un montón de peso así que asegúrese de que está firmemente en su lugar. Recuerde colocar en un lugar donde no interfiera con la cabeza.

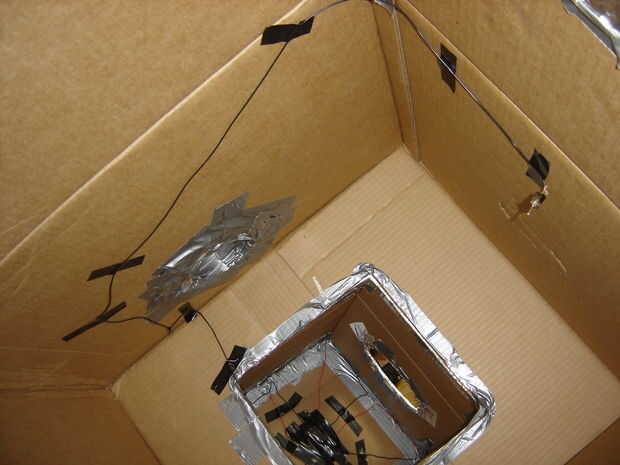

El extremo negativo de la batería debe conectarse al interruptor que a su vez los LED de encendido y apagado. Quería que el interruptor en un lugar donde podría fácilmente acceder a él con mis manos, así que tuvo una longitud de cable negro y serpenteaba a lo largo del interior de la espalda y los lados del traje. Grabado lo abajo con cinta aislante a intervalos para mantener en su lugar y cortan cuando había alcanzado la longitud correcta (por lo que sería el interruptor en el interior de la parte delantera del cuerpo, cerca de mis manos). Me torcí el extremo del cable con un extremo del interruptor.

A partir de la terminal negativa de la parte central posterior de LED, serpenteaba otro cable por el interior del lado opuesto del traje hasta que se encontró con el otro extremo del interruptor. Lo cortó y había trenzado a la otra terminal del interruptor.

Ahora debe tener un circuito completo. Prueba activando el interruptor y ver si todo lo ilumina. Si es así, continuar. Si no, trate de averiguar y solucionar el problema.
