Hoy os presento:

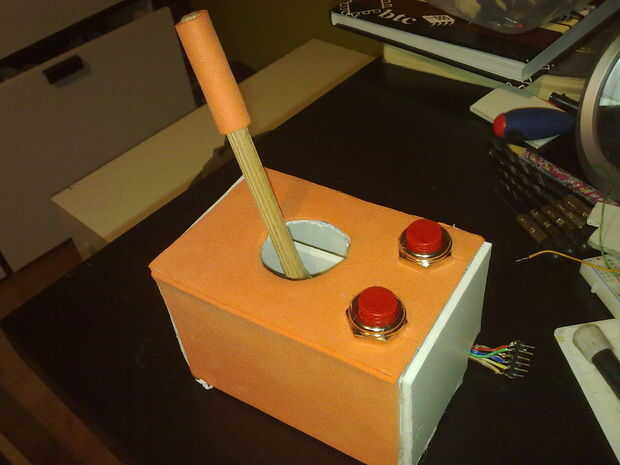

Joystick de Arduino!

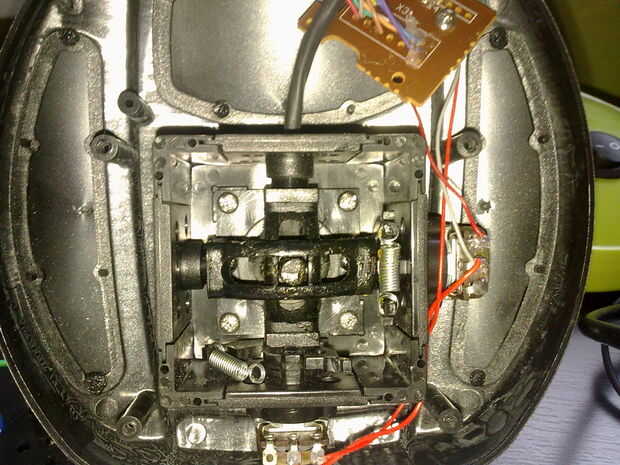

Un día estuve revisando el interior del viejo joystick. Sistema no era tan difícil de entender, así que pensé en hacer mi sistema.

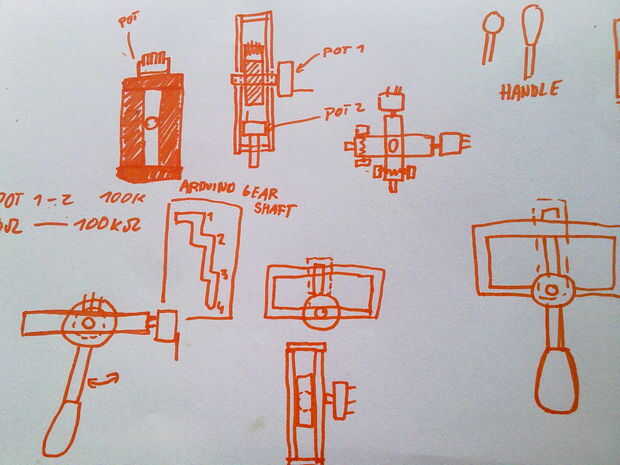

La estructura entera se hace sólo por mí. No reviso las páginas de internet sobre palancas de mando etc..
¿Qué es?
Es un controlador de tipo simple joystick que utiliza componentes electrónicos básicos y es fácil de usar incluso para principiantes.
¿Por qué debe usted hacer uno?
Es barato y fácil de usar. Tiene muchas funciones y posibilidades.
¿Qué puedo hacer con él?
Coche rc control, jugar PONG! y muchos muchos más...!
¿Qué necesito?
-delgada de unos 3mm de pcv (he utilizado en alguna parte alrededor de hoja a4, pero no estoy seguro de que)
-caliente el pegamento
-cuchillo afilado (puede ser el cuchillo de corte de papel
potenciómetros de ohmios k-2 100
-palillo de bambú 1
-tijeras
-taladro
-cables, soldador

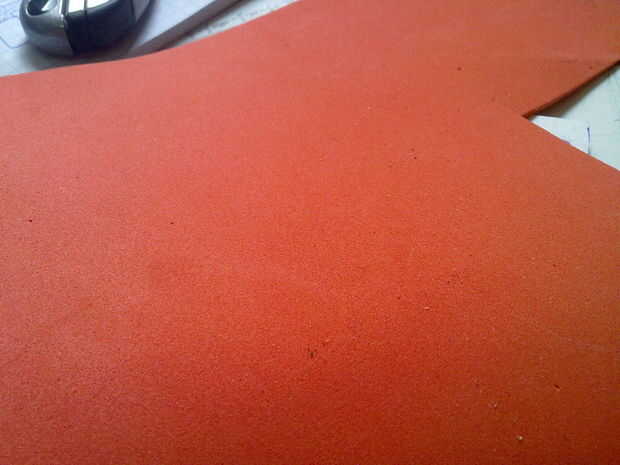

-espuma
-goldpin Junta (para conectar al arduino)
-arduino
-Algunos botones (2)
-madera palo
-algunos tiempo libre :D
¡ Importante!

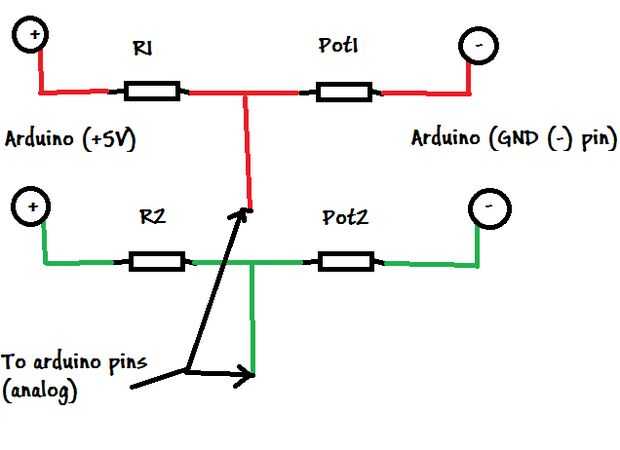

Usted necesita conectar el joystick al arduino utilizando la divisor de tensión. Todo lo que tienes que hacer es agregar 2 resistencias (cualquiera que desee).
Conecte el extremo de resistencias al arduino GND, entre macetas y resistencias al pin de comunicación de arduino. Resto debe ser como en mi foto. (¡ AHORA! He añadido la imagen)
