Touchpad de punto (5 / 7 paso)

Paso 5: Para soldar resistencias pulldown

En realidad cometí un error tonto aquí en mi circuito. No no funciona, apenas no enchufe directamente a Arduino. Para que cualquiera pueda seguir mi versión defectuosa que es también lo que las fotos son de, o se puede seguir el siguiente texto que ofrece una manera más ideal de conectar.

MI CAMINO

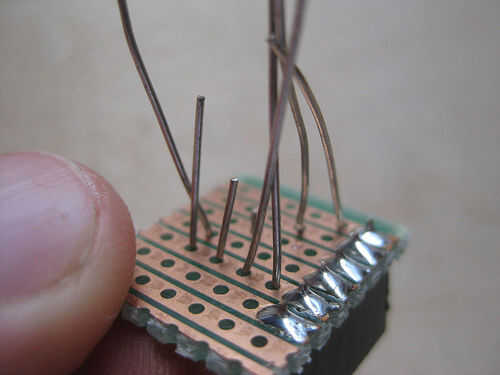

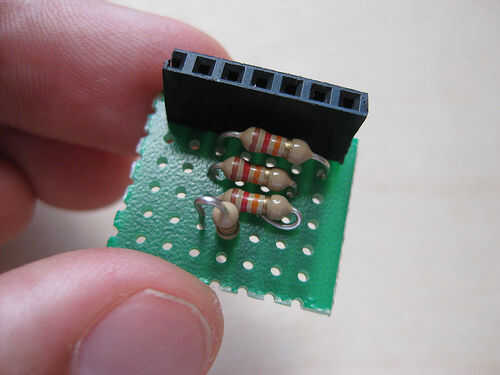

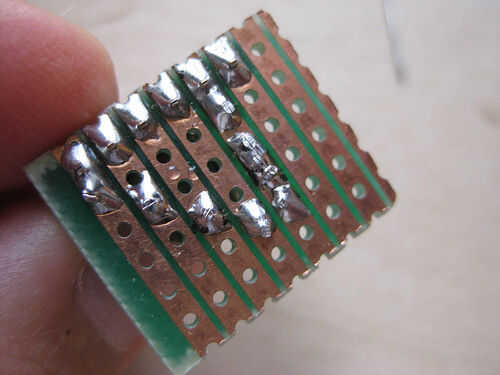

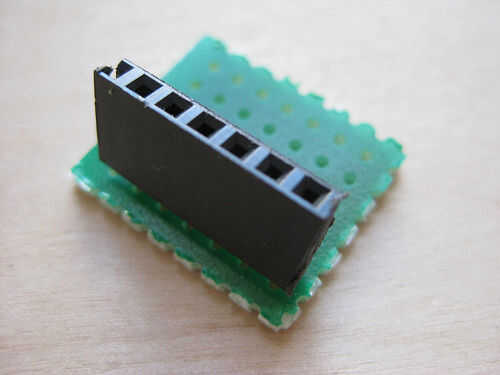

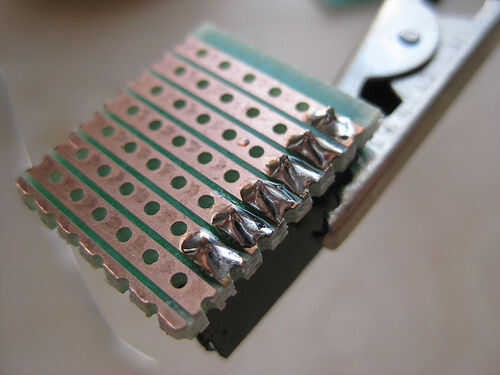

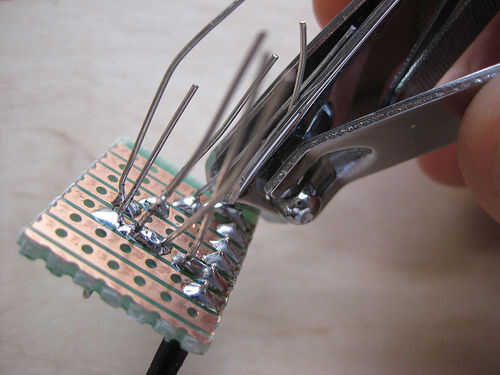

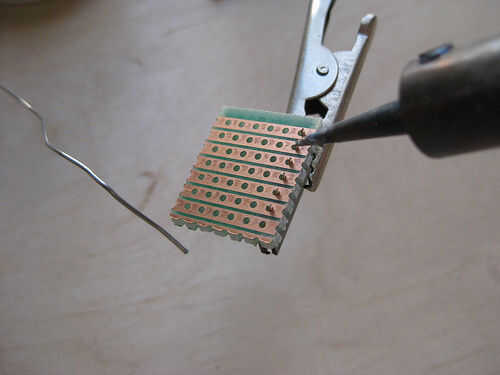

Cortar un agujero de 6 x 7 perfboard (líneas cobre menor, 6 agujeros, longitud). Cortar una fila de encabezados de mujer 7 y soldarlos a la primera fila de 7 agujeros. Resistencias de 20K entre el tercer orificio y cada uno de los 4 agujeros al lado de la soldadura. También ver las fotos para la instrucción.

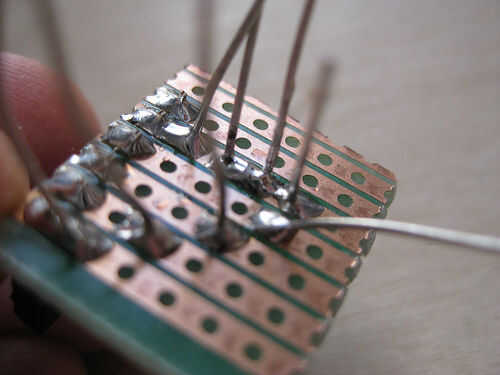

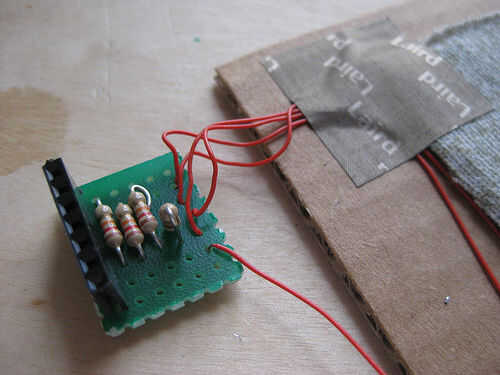

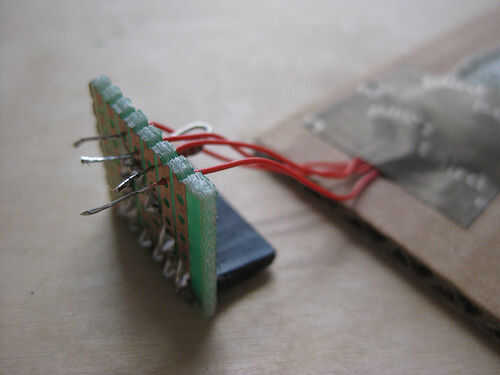

La soldadura de los extremos de los cables (rojo) cuatro procedentes de los rincones de su touchpad punto al otro extremo de la perfboard para que funciona cada entrada a la tierra a través de un resistor. La forma que viene de cable (rojo) la tapa del dedo a uno de los dos orificios restantes en el perfboard que no pasa a través de un resistor y va directamente a la cabecera de la soldadura. Para conectar tu Arduino esta versión necesita utilizar un trozo de alambre de arco iris que conecta las cosas de la manera correcta. Las entradas de las cuatro esquinas deben ir a sus primeras cuatro entradas analógicas. El encabezado que está conectado al otro extremo de las resistencias debe ir a su tierra y el encabezado que va directamente a su casquillo del dedo debe conectarse el + 5V. Ver las fotos!

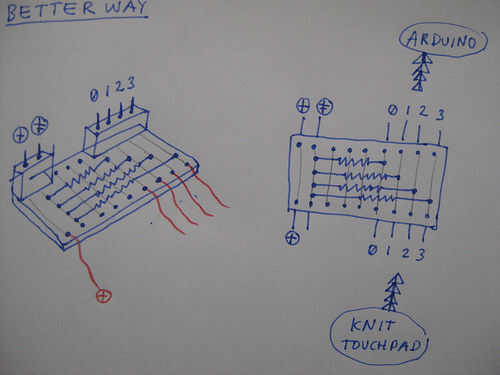

MEJOR MANERA DE
Cortar un agujero de 6 x 9 perfboard (líneas cobre menor, 6 agujeros, longitud). Cortar una fila de 4 cabezales macho y soldarlos a los primeros cuatro hoyos en la fila de 9 hoyos. Corte 2 cabezales macho y soldarlos a los dos últimos orificios en la misma fila de 9 hoyos. Soldadura de resistencias de 20K entre cada una de las 4 cabeceras de macho y el más cercano de las dos cabeceras masculinas - estos fósforo para arriba con la placa Arduino. Los extremos de los cables (rojo) cuatro procedentes de los rincones de su touchpad punto al otro extremo de la perfboard para que cada entrada se encuentra con una resistencia de la soldadura. Suelde el cable (rojo) que forma la tapa del dedo hacia la izquierda sobre el cabecero en la esquina. Ahora esto debe encajar directamente encima de tu Arduino y debe ser capaces de conectar las cabeceras hombres sobresale su perfboard en las primeras 4 entradas analógicas y dos cabezales deben insertar en el GND y + 5V. Ver sketch!
