Touchpad de punto

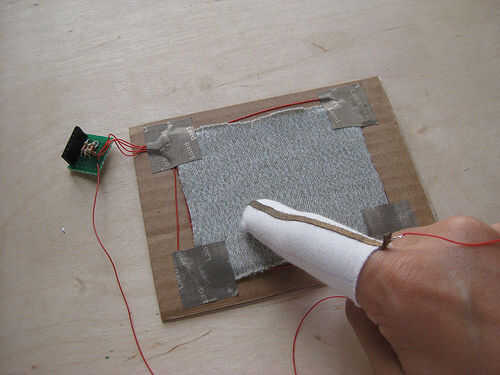

este punto touchpad es posible debido a las propiedades de los guantes antiestáticos, que se venden para la manipulación de componentes electrónicos sensibles. El guante es de punto de fibras elásticas que también incluyen hilo resistente (mal conductor). Debido a la forma de las fibras en tejidos viajes de un lado a otro, de arriba a abajo, el hilo resistivo recorridos él dobla detrás en sí mismo de una manera que mantiene la conexión resistente incluso cuando el punto se corta (interrumpida). La superficie tiene así una resistencia única en cualquier punto de medición de al menos tres puntos. En esta demostración escogí medir desde las cuatro esquinas.

El siguiente video actualizado muestra la visualización de los datos de todas las cuatro entradas. Y calcula la posición de la uña. Como puedes ver no es perfecto, pero también se puede ver que lo hace el tipo de trabajo >>

Este es el video original con la tapa del dedo >>

En lugar de colocar la Vdd o Vcc en el dedo, uno podía tenerlo también como una capa continua de conductor montado por debajo o por encima del punto, separadas por espuma perforada. Aunque esto reduce al mínimo la resolución con el número de perforaciones, gratis al usuario desde el paso adicional de tener que llevar el gorro de dedo. Pero en este caso conscientemente quería probar este método para la idea de un proyecto de futuro.
Los tejidos no deben mantenerse sobre una superficie plana, solo hice esto para fines de demostración y el siguiente Instructable le mostrará cómo este método puede utilizarse para convertir el guante de todo en una pantalla táctil. Y luego que todo el cuerpo, aunque el problema tenemos que resolver aquí es cómo aislar contra el punto de interferir con la resistencia continua medible tocando detrás en sí mismo.
