Paso 3: Probar el touchpad

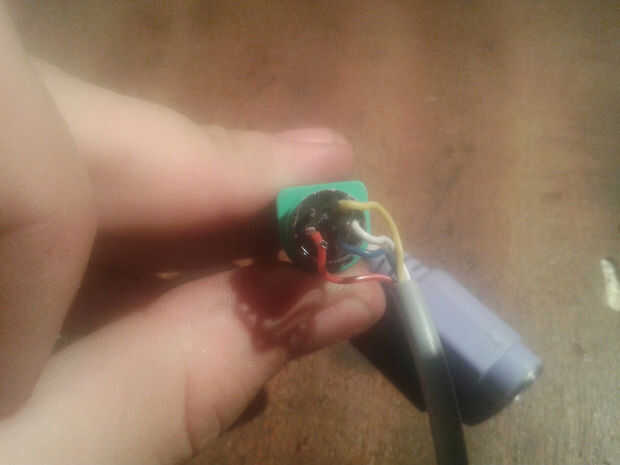

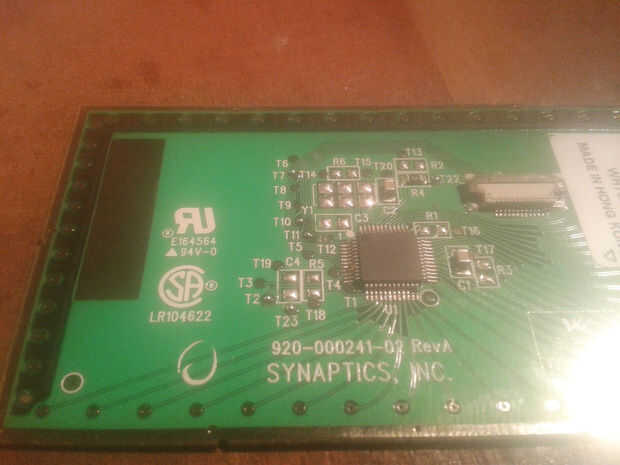

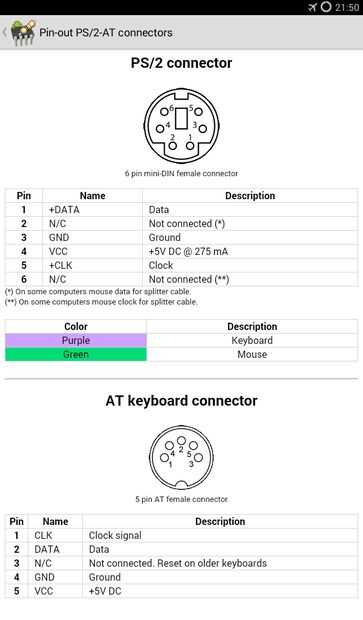

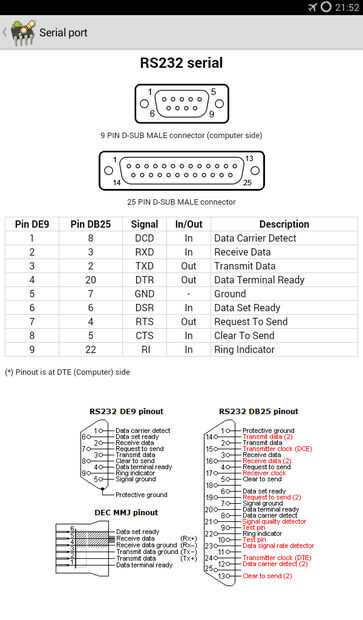

El touchpad fue conectado con un cable de cinta de 12 pin, pero no cada touchpad tiene el mismo pin, así que busqué una forma alternativa de conectar el touchpad y encontraron que: en la parte posterior del PCB hay algunos cojines de la soldadura, que se nombran con una T y un número. Después de un poco de ingeniería inversa que tenía los pines: T22 es 5V (CTS en RS232), T23 es tierra (GND en RS232), T10 es reloj (RTS RS232) y T11 es datos (DTR RS232). No mires los colores de los cables, no son normalizadas y la posición de la solderpads también puede ser diferente en cada modelo. Todos los pines no utilizados todavía. Ahora es el momento de la primera prueba, por lo tanto utilicé un segundo enchufe sin aislamiento para ver el pin out y soldadas en la forma correcta a los pads de soldadura en la almohadilla táctil. He conectado sobre un convertidor PS2/USB a la pc y comprobar la función.
