Torso de Animatronic pingüino (8 / 12 paso)

Paso 8: Montaje de placa base

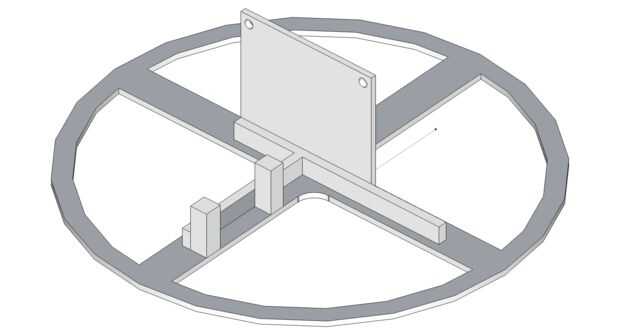

Ahora debe tener cuatro asambleas que parecen (!) la imagen.

El siguiente paso es atarlos juntos. Esto requiere cierta agilidad, ya que el conjunto mayor es bastante flojo sin sus "músculos" (servos y vínculos)

Dos agujeros en la placa de arriba deben perforarse para que coincida con los orificios de las bisagras del aeroplano del RC. Si has sido cuidadosa con sus medidas, usted podría ser capaz de perforar todos los agujeros juntos. Si eres como yo, trazar los orificios de las bisagras de la canalización vertical a la placa anterior.

Tenga en cuenta la orientación de las placas de uno encima del otro. Las canalizaciones verticales de cada placa posterior deben ser en ángulo recto. El servo montaje postes debe ser directamente bajo una lengüeta de montaje del acoplamiento arriba.

Tenga en cuenta que esta Asamblea requiere cinco placas; hemos estado trabajando con cuatro. La placa superior es el 6" de diámetro uno. Es necesario montar una lengüeta de montaje del acoplamiento.

También tenga en cuenta: el segundo desde la placa inferior debe inclinar a la izquierda y derecha. (La placa inferior es estática). Esto debe resultar en la placa superior basculante hacia adelante y hacia atrás.

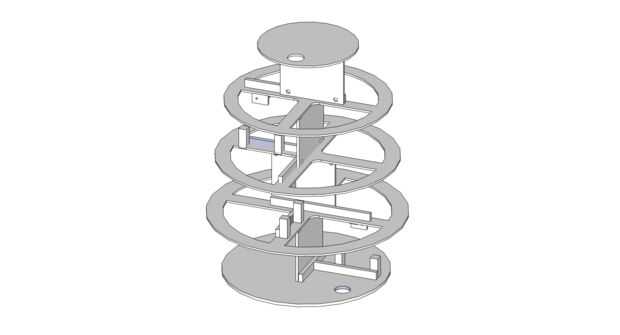

El conjunto completo se verá como la segunda foto.

Se adjunta un archivo de Google SketchUp para demostrar cómo todas las secciones se vería montados; vista desde todos los ángulos y puede ser informativo.
