Torso de Animatronic pingüino (4 / 12 paso)

Paso 4: Montaje de Servo

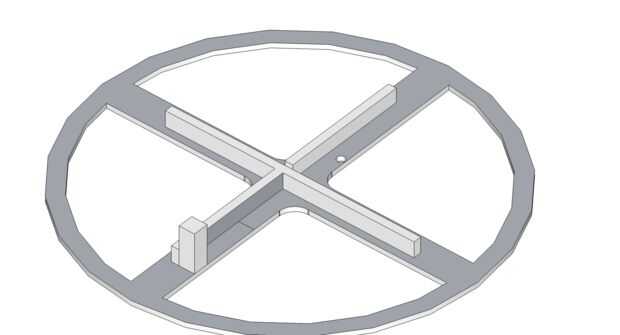

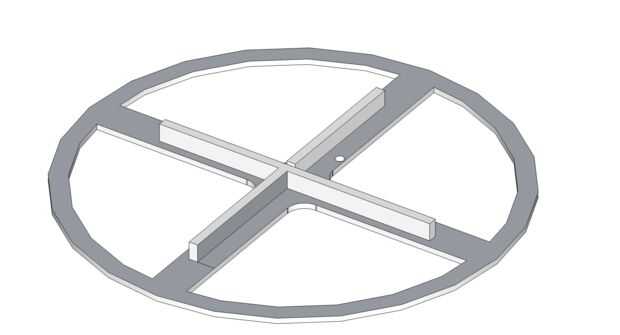

Uno de los brazos cruzados será en ángulo recto desde el lado de la tira de madera de montaje vertical que no está en la línea de centro. (Los bocetos muestran la placa en cada punto de este paso). En este brazo se pega otra pieza de stripwood en ángulo recto. Use uno de tus servos para determinar la longitud de esta pieza. Marque con una marca en la línea central en el 3-1/2". Con un cuerno redondo servo en su lugar, deslice el servo montaje lengüetas a lo largo de la línea central, hasta que la marca está a medio camino entre el borde de la bocina de servo y su centro. Marcar a ambos lados del servo y extender estas marcas en el brazo cruzado.

De la marca más lejana del centro de la placa, agregar otro 1/2". Desde el centro a esta marca es la longitud de esta pieza de madera de la tira. Esta será el base de montaje de servo. Pegamento a lo largo de la línea de centro con pegamento del gorila.

Cortar dos piezas de stripwood 1-1/4" de largo (en realidad, necesita 8 de éstos). Colocar en posición vertical en el extremo de la base de montaje de servo y trazar su contorno. Perfore un orificio piloto en el centro de la plaza que solo han dibujado y pegue el stripwood pieza en posición vertical en la Plaza. Utilice el orificio piloto perforados para atornillar un pequeño tornillo en la madera, para sujetar la placa mientras el pegamento endurece. Una vez que haya curado, este tornillo puede eliminarse.

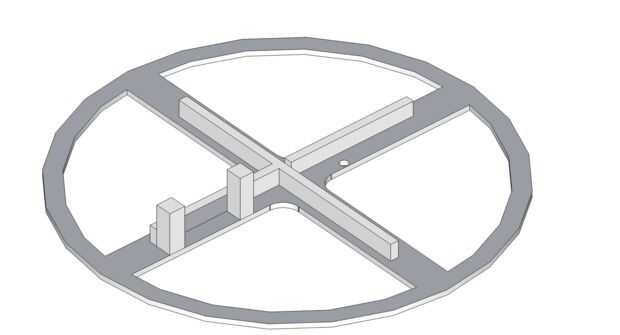

Para la segunda pieza, colocar el servo en la base de montaje para que las lengüetas de montaje superponen stripwood vertical. Luego deslice la segunda pieza vertical para arriba apretado al otro lado del servo y trazar el contorno cuadrado de 1/2" de su base en el brazo cruzado. Montaje con pegamento como hiciste con la otra pieza,

Nota que estos pasos pueden realizarse juntos en cada una de las cuatro placas grandes, para minimizar los retrasos de construcción para pegar los tiempos de fraguado.
