Torreta de Portal tamaño vida (7 / 12 paso)

Paso 7: Detalle - piernas:

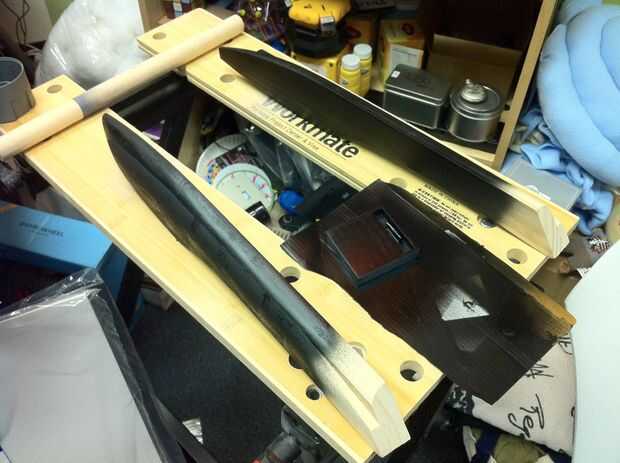

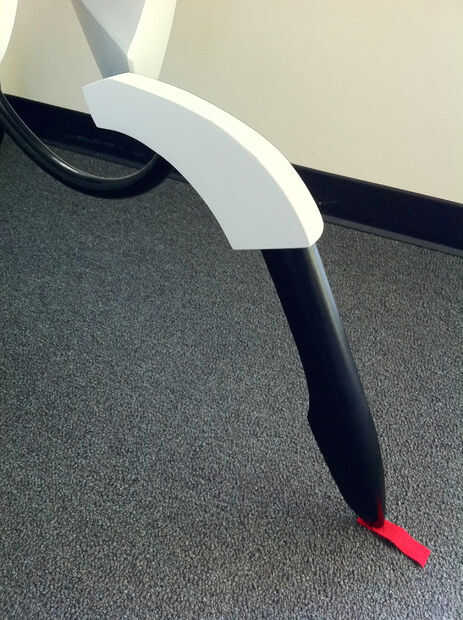

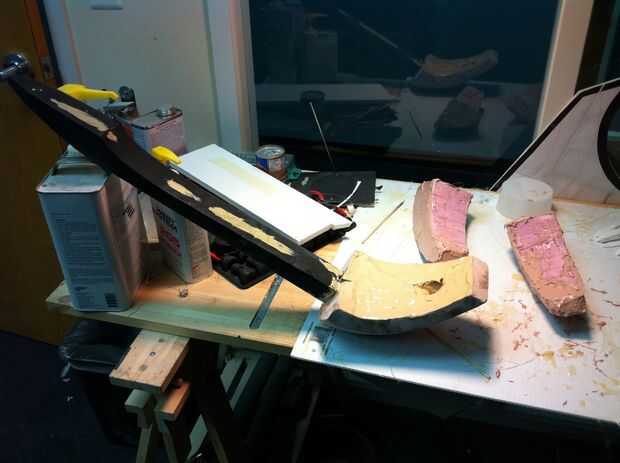

Las patas están hechas de tablas laminadas de madera de pino espesor de 3/4". En las dos patas delanteras, el tablón sobre la parte plana extiende 4 o 5" más allá del borde curvado para que hay algo para la rótula a retener. La pata trasera está hecha de tablones de 3, donde el centro es más largo. Las piernas están más a mano alzadas que el resto de la torreta ya que son muy orgánicos en comparación con el cuerpo. Hay un tramo recto que se convierte en una suave curva hasta el punto y en la parte posterior de las piernas hay una curva similar, más corta que conduce a un área plana. Si se va a ver una vista de sección de la pierna se vería como un cuarto de círculo con una sección plana en el borde que tallado abajo con un mano el plano. Hay otros detalles y bordes que he creado yo fui talla las piernas, pero la mayor parte de es invisible porque se ha pintado de negro y está hasta abajo en la figura. La mejor manera de asegurarse de que las patas delanteras derecha e izquierdas son simétricas es tallarlos al mismo tiempo, mientras que pegado con cinta de doble cara.
La parte de tubo de metal de las piernas se hacen de 3/4" acero conducto eléctrico que está doblado a 12" de diámetro usando un doblador de conducto de contratistas. El frente piernas son están doblados un poco menos de 180 grados mientras que la pata trasera es más de 200 grados, que es más que el doblador está diseñado para. Esto significa que tenía que trabajar el tubo en un poco de una hélice, que trató de aplanar, pero realmente no funciona. Una vez que el metal se dobla se convierte mucho más difícil y se convierte en imposible de ajustar. Corté la parte de la tubería que conecta con las rodilleras justo al final de la curva. El otro extremo tiene unas pocas pulgadas de tubo recto que permite que las piernas encajar en los agujeros en el cuerpo.

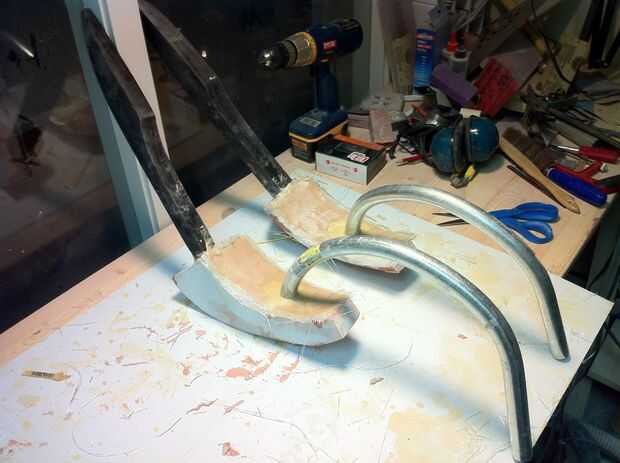

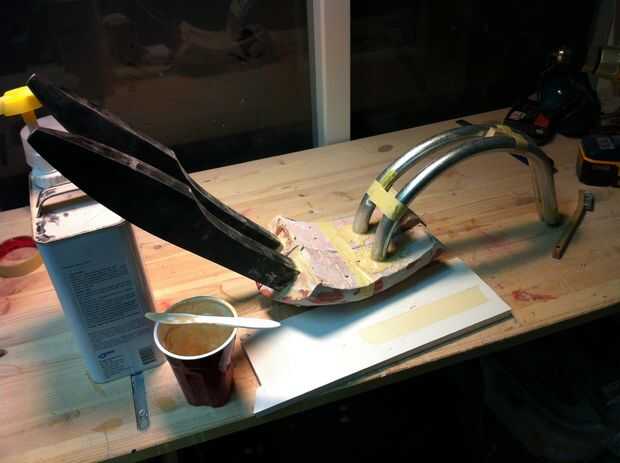

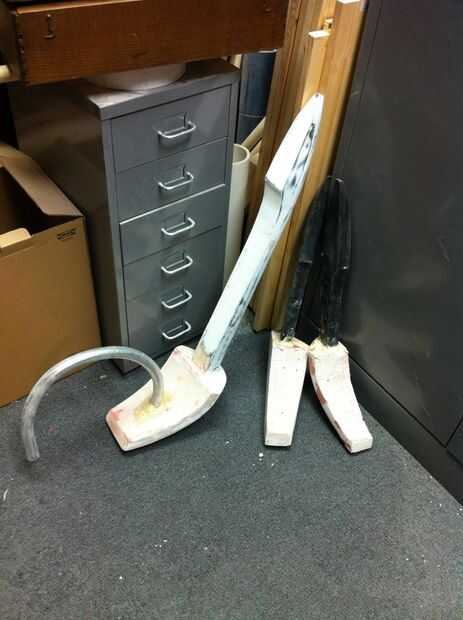

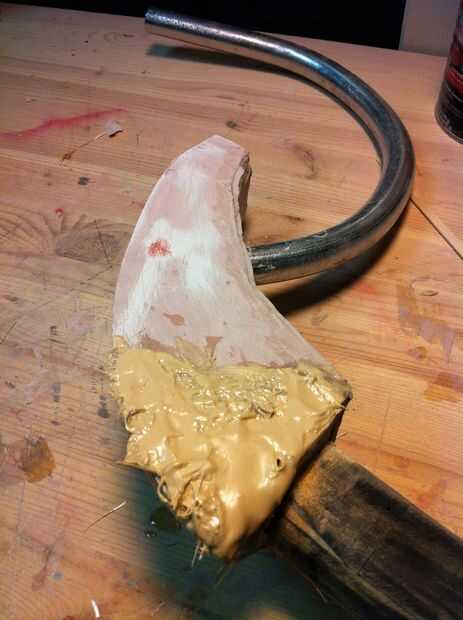

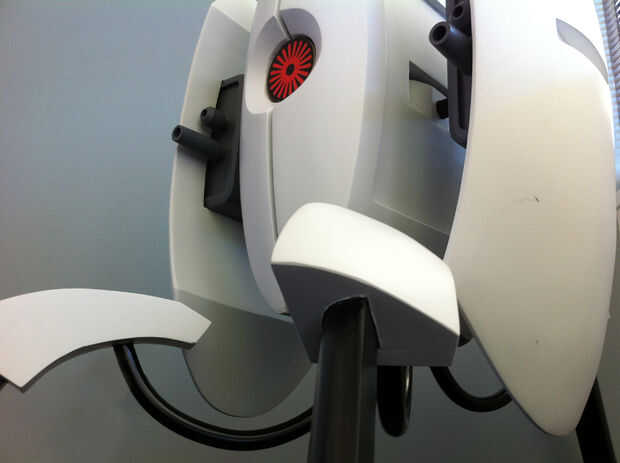

Para unir las patas de madera y piezas de tubo de metal a las rodilleras talla bolsillo para la espiga de la pierna encajar en. Recuerda poner la rótula y las piernas juntas en lo que parece como pares opuestos - la pierna izquierda va en la rótula derecha de modo que se enfrenta a la parte plana hacia fuera. Se pega con una gruesa mezcla de epoxy y microesferas. Para los tubos metálicos perforé y dremeled hacia fuera un agujero redondo para que encaje en. Tomó mucho de trucaje y la plantilla de configuración para asegurarse de que todo lo establecido en la posición correcta. También 2 agujeros cerca del extremo de los tubos perforados y poner tornillos a través de ellos para crear más de un ancla en la espuma y epoxy. Una vez que se había curado del epoxi acabé cubriendo las rodilleras en fibra de vidrio.

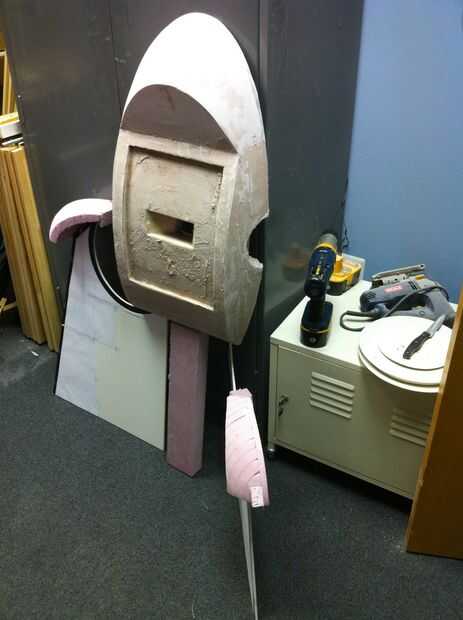

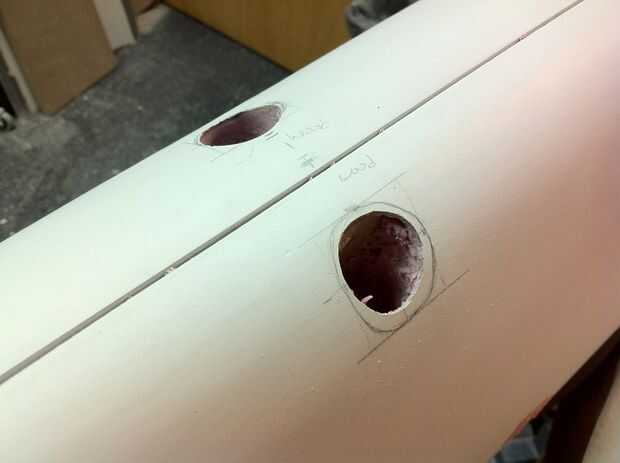

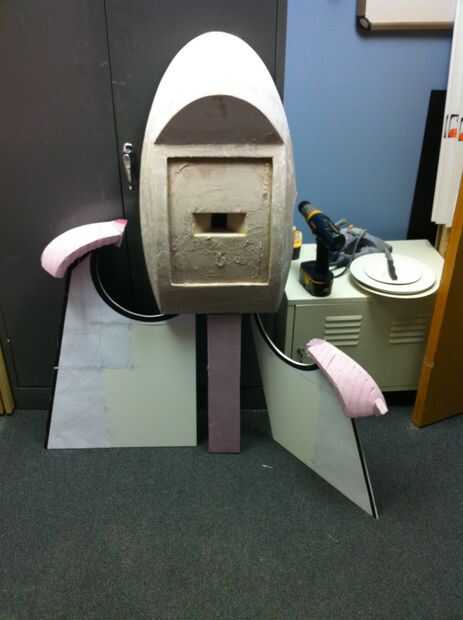

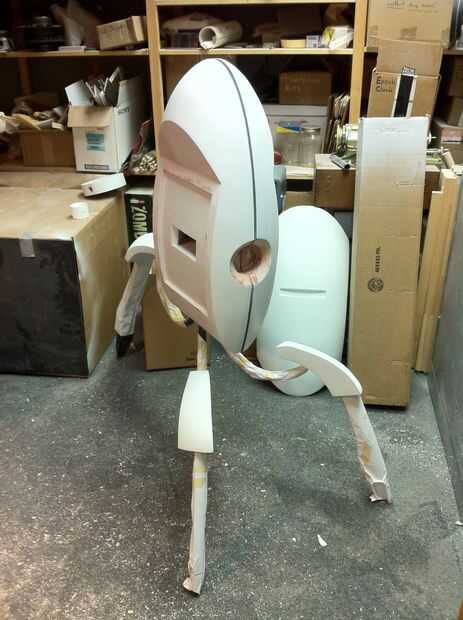

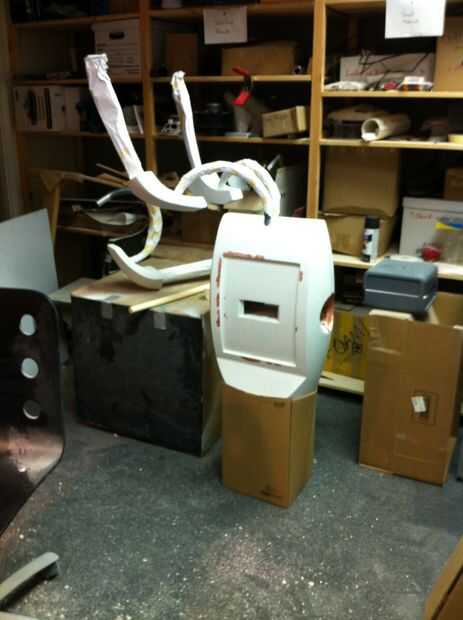

Os adjunto las patas al cuerpo por colocándolos en 3/4" agujeros en la parte inferior del cuerpo principal. Los 2 agujeros de la pata delantera están un poco distorsionada, que se proyectaron sobre una superficie curva. El agujero de la pata trasera viene fuera del cuerpo principal en un poco de ángulo, por lo que tenía que hacer una zanja de corto "" en forma de J en cada lado del MDF. Cada orificio se tapona con un poco de MDF para asegurarse de que los agujeros no ensanchan y hacen que las piernas caben también libremente. No hay nada que mantiene las piernas en - permanecen en el lugar debido al peso de la parte superior del cuerpo.
