Portal temático minigolf curso

así que un tiempo atrás un amigo mío decidió que se iba a celebrar su día 10000th viva con un partido de minigolf, se acercó a un par de nosotros en el London Hackspace y simplemente dijo:

¿"Que quiere construir un curso?

Siendo un loco creativo generalmente dijo sí, entonces se sentó abajo y tenía exactamente cero ideas sobre qué hacer. ¿Unos días más tarde estaba en el pub con unos amigos que sugirió en broma que Portal haría un curso bastante impresionante... mi mente empezó a correr como un loco, podría hacerse esto? ¿Cómo podía conseguir todos los temas importantes de portal y todavía hacerlo divertido? ¿He tenido demasiado a beber?

Así que regresé del pub y se sentó con Google Sketchup para comenzar golpeando las ideas, finalmente lo sobre 3 agujeros:

1. un portal de trabajo real
2. un sistema de torretas para disparar bolas
3. la apertura ciencia inteligencia emergencia incinerador

Entonces que puse sobre lasercutting un anillo superconductor de baja temperatura en 3d impreso sometido a sobrefusión dispositivo espacio doblado para hacer los trabajos de portal...

.. y rápidamente despertó en mi portátil un par de horas más tarde regates en el teclado.

"Esto va a ser duro" pensé.

Voy a empezar con cada agujero ya que aborda los

Aperture Science inteligencia emergencia incinerador

Para mí la parte clave de esta era convirtiéndolo en aspecto, sonido y se comportan como en el juego. La parte crítica fue conseguir una diafragma iris puerta a trabajar, hay algo muy cool sobre estas puertas!
¿Hay unos diseños en thingiverse para ellos pero tbh son todos un poco de basura y donde es el desafío en el uso de diseños de otra persona?

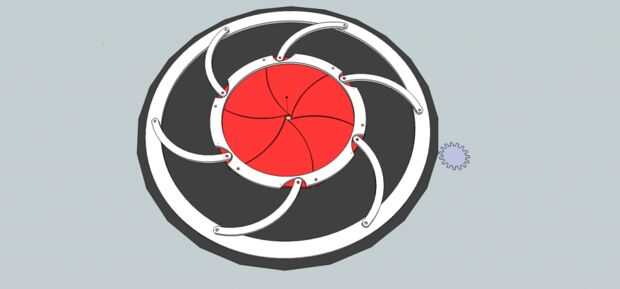

Empecé viendo un montón de videos de estas puertas en youtube, todos parecían bastante fáciles de descifrar, así que comencé a garabatos en sketchup. Resulta que son muy fáciles de diseñar, todo sobre la selección de un punto de pivote para los pétalos, literalmente todo lo demás gira en (HURRHURR) a su alrededor.

Así que corte la primera versión de usando el cortador del laser del lado izquierdo:

un poco apretado y áspera pero funciona, el siguiente paso fue realmente motorizarlo y construir un montaje adecuado. Encontré un par de viejos motorreductores de un juguete de sit-n-ride de los niños y establece sobre el diseño de un recinto cortado a láser, esto podría entonces ser atornillado a la parte posterior de la puerta para girar abiertas y cerradas.

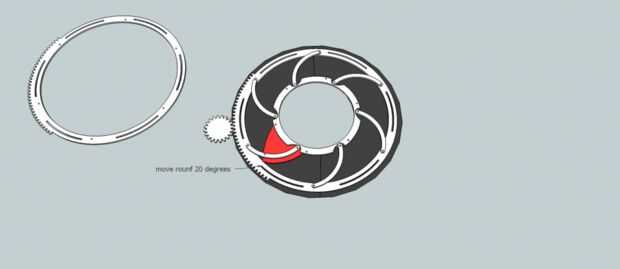

También tuve que diseñar y lasercut una interfaz de engranaje entre el anillo de la puerta y el motor real, esto se rompió varias veces y tuvo que ser rediseñado unas 4 veces

Heres un shot del funcionamiento de la puerta final

Su un poco lento como yo soy puente manualmente los cables a una fuente de alimentación, los interruptores de control y límite de motor vinieron más adelante

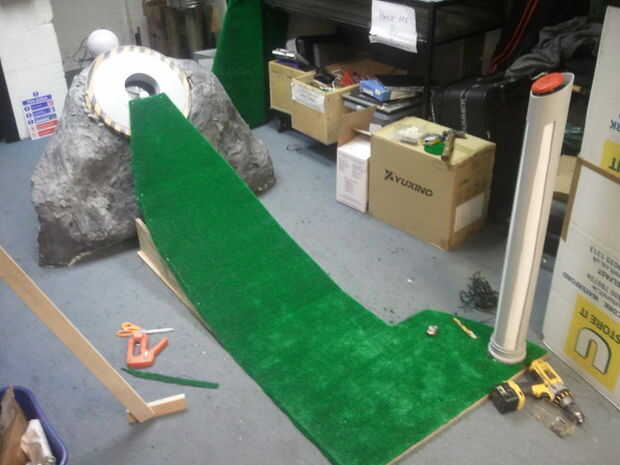

Bueno todos tiene la puerta trabajando pero luego tuvo que construir una gigante roca falsa para poner en! Esto fue sólo un manojo de alambre de pollo, modroc, yeso y pintura. Había poco virtual planificación con esto como que prácticamente lanzó juntos en unos días de locura de cafeína alimentada.
El anillo de la puerta fue lanzado juntos de una vieja tapa de cubo de basura, spraypaint y un logotipo de ciencia de apertura lasercut que diseñé en Inkscape, theres una foto adjuntada

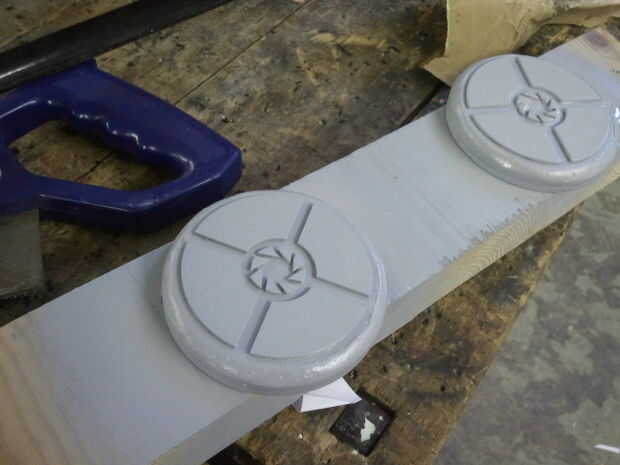

Ahora ninguna pieza del equipo de ciencia de apertura es completa sin un botón rojo gigante... así que puse sobre el diseño de la parte superior de uno en Inkscape cortarlo luego en un lasercutter de MDF. Los botones se son círculos de corte por láser de layerd MDF uno encima del otro con algunos plastilina para redondear los bordes. Una vez que estaba todo seco pintada ellos y montado en podios de botón

Tengo todo esto conectado a un arduino con waveshield, máquina de humo y naranja brillante luz, heres un vid:

Y 1 orificio terminado, sólo dos más para ir...

Torretas de portal

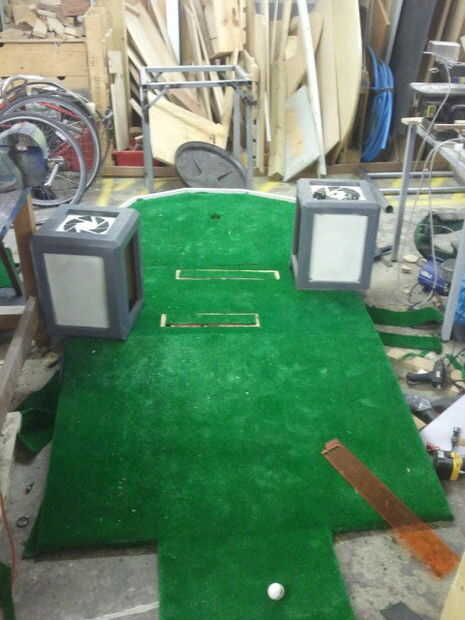

Para el segundo agujero realmente quería tener una chicane y dos torretas portal uno frente al otro para tirar la bola fuera del camino y arruinar un tiro claro. Yo soy bastante malo en el modelado y la impresión 3d, que una torreta de tamaño completo no era nunca va a trabajar así que trata de dar la ilusión de torretas portal sin tenerlos...

Para ello he creado dos "aperture science torreta contención jaulas" o como les llamamos normalmente: "cajas"

Quisiera rasgar el aspecto de un cubo de compañero para éstos, entonces cosas en un par de escaneo láser y una luz estroboscópica. Cuando el láser está "buscando" una bola y la pelota viene más allá de la luz estroboscópica se inicia y sonidos de pistola torreta jugaría.

Así que tuve el plan de todo lo que tenía que hacer era... manual para trabajar la madera. UGH.

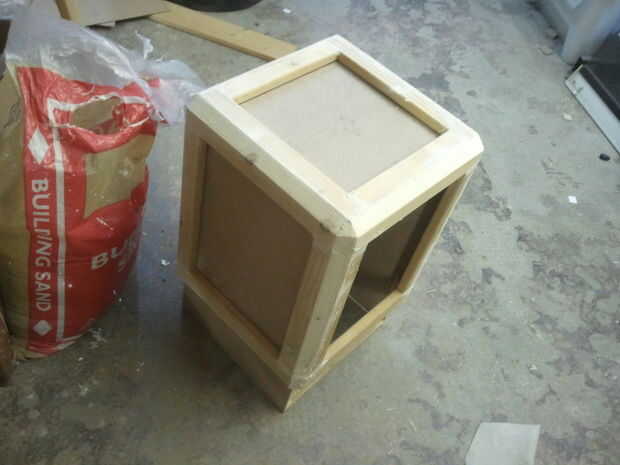

Diseño de las cajas en sketchup y genera una lista de corte de ella, esencialmente una lista de longitudes de la madera y si han biselado los bordes o no. Luego me senté con una sierra y cortarlas todas a mano ya que no tenemos lo suficientemente grande de máquinas automatizadas para la tarea :/

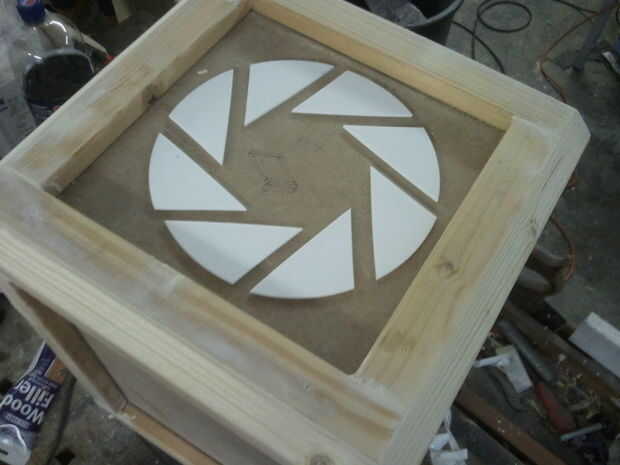

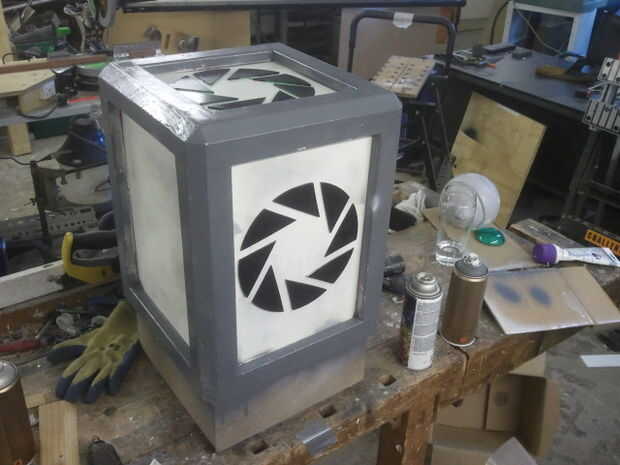

Cargas de encolado y pintura después y tuve dos jaulas de torreta hermosa :)

He construido un sistema de sensor de rotura de rayo láser para recoger la bola fue a través y enganchado a Arduino, que ya era controlar un par de servos para escanear rayos láser a través de la hierba.

Si la bola es detectada, las aletas blancas en el medio pop arriba y golpear la bola fuera de curso, muy dificil de conseguir un hoyo en uno :)

2 hacia abajo! Ahora para el duro...

Trabajo portal de pelota de golf

¿Portales son derecho fácil? Objeto va, el objeto se sale. Derecho. Cómo hacerlo sin romper las leyes de la física...

Bueno, la bola irá en la misma posición de portal y el ángulo que impacta la entrada con. Escribí algunos software que utiliza un kinect para rastrear una bola y predecir dónde va a golpear el portal de entrada. Entonces diseñé un sistema de pórtico simple para mover un dispensador de bolas a esa posición y gire la cabeza para que coincidan

Esto fue realizado en Sketchup con el Plugin de engranaje espiral para el diseño del engranaje y cortar con un cortador láser. Finalmente decidió ser confiable y trabajar correctamente en aproximadamente 3:30 de la mañana del partido...

Me tiré a una pantalla de proyección para el portal de entrada con una webcam en el otro extremo, realmente no funciona y necesita mucha más planificación tener derecho

El grupo de

era impresionante! El golf funcionó a la perfección hasta bastante tarde en la noche, la única excepción es que la puerta de iris había despojado de todos los dientes de los engranajes cuando algún hombre atrapado su brazo. Por suerte sus partes no insustituibles ya podemos cortar nuevos :)

Heres un vid de la noche, mis cosas comienza a las 1:30

Estaremos tomando esto a la Makerfaire de Derby en junio, venga a visitarnos!
