Tope de puño Desktop (1 / 18 paso)

Paso 1: Cables hacer

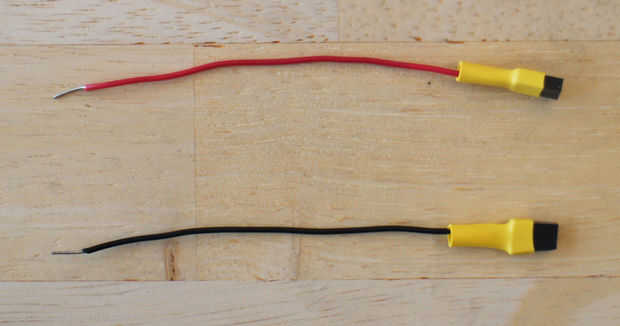

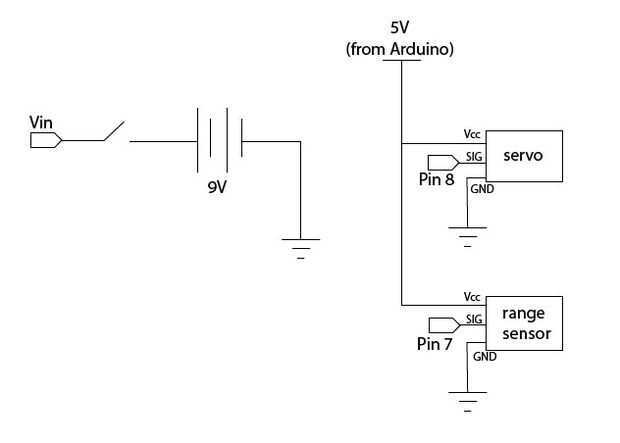

Para conectar la electrónica, se necesitan unos cables. En primer lugar, hacer un par de "separadores" para alimentación (5 v) y toma de tierra para el sensor y el servo de Arduino usando conectores hembra. Ya que ambos dispositivos necesitan el mismo Vcc, los divisores de facilitan el cableado poner juntos y más compacto cuando está montado.

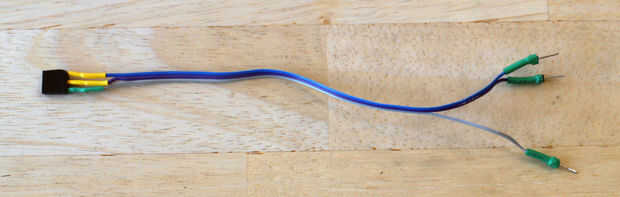

A continuación, suelde un cable para conectar al sensor de la gama ultrasónica. Utilice un conector hembra para el fin que el sensor enchufe y los otros extremos de los alambres individuales masculinos encabezados de la soldadura.

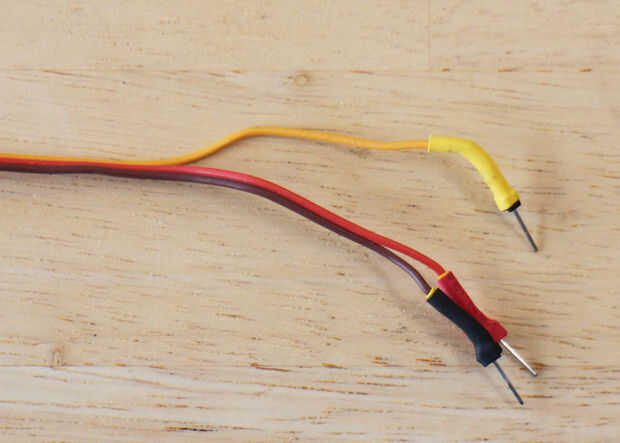

Finalmente, corte el conector hembra en el extremo del servo y de la soldadura de los alambres individuales masculinos encabezados así.
