Tonos de Ravez: La Asamblea del uno mismo LED gafas Kit. (3 / 13 paso)

Paso 3: Montaje del circuito controlador: resistencias de 1K

En orden al control de cada led individual debe ensamblarse el conductor de la SIPO (serie de la salida paralelo) . Como el conductor es vistoso más fácil soldar, recomiendo hacer antes de las gafas. El controlador PCB incluidos con el kit puede variar en diseño y aspecto, pero su funcionalidad es completamente el mismo. Resistencias son más duraderos y menos susceptibles a daño térmico es mejor soldar primero.

Sólo tienes que seguir estos pasos:

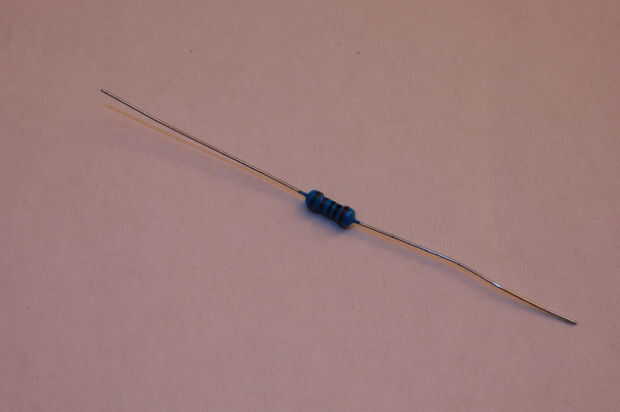

  1. Identificar las resistencias de 1K, tendrán el color de código "marrón, negro, rojo, oro," o "marrón, negro, negro, marrón" si son resistencias de azul. (Imagen 1)

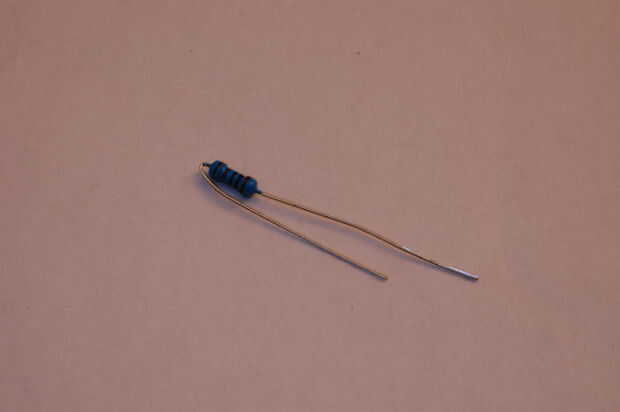

  2. Doble una pierna de cada resistor en sí mismo. (Imagen 2)

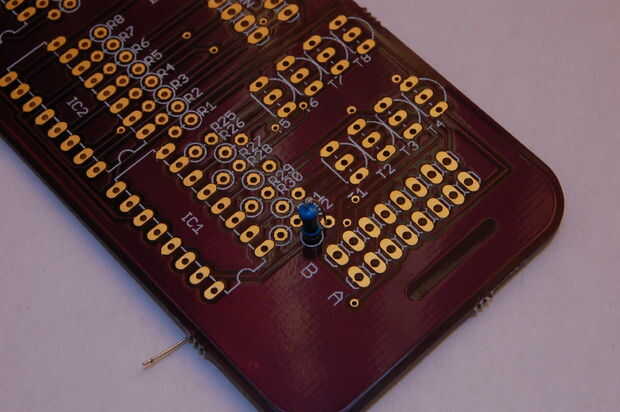

  3. Inserte una resistencia de 1K en la PCB en cualquiera de los siguientes lugares: R25 hasta R32. (Imagen 3)

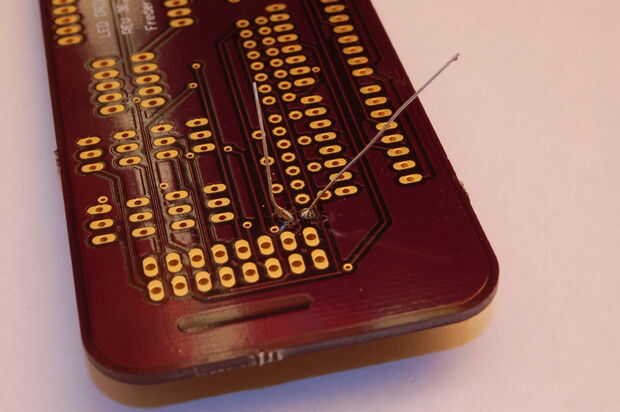

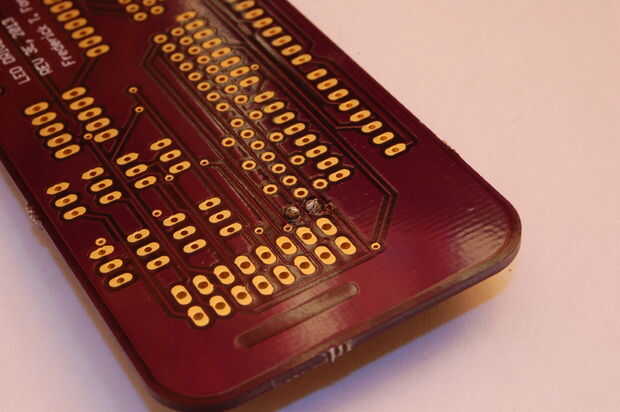

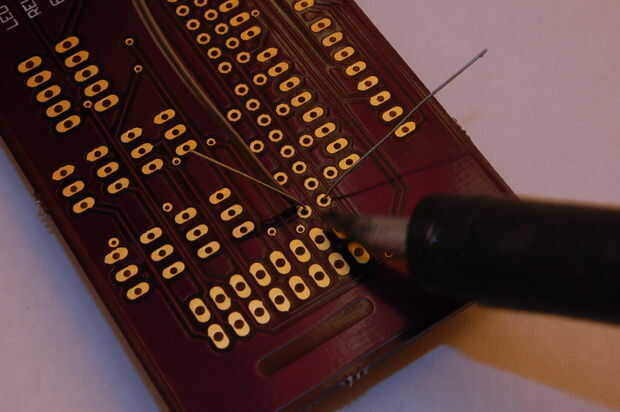

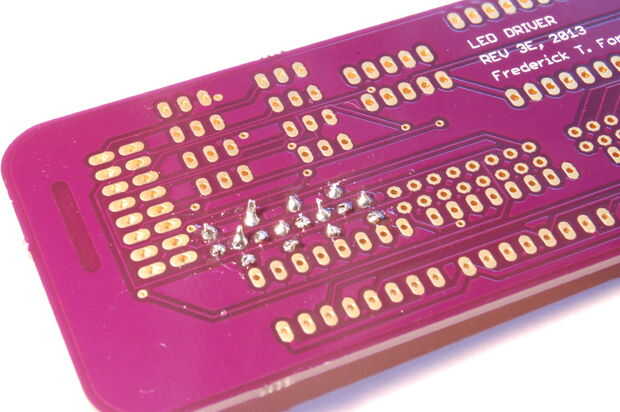

  4. Doble las piernas hacia afuera de la resistencia y luego de la soldadura de la resistencia en lugar. (Imágenes 4 y 5). Si usted nueva soldadura o quieres mejorar tu técnica, te recomiendo ver este gran vídeo de Dave Jones en el EEVblog.

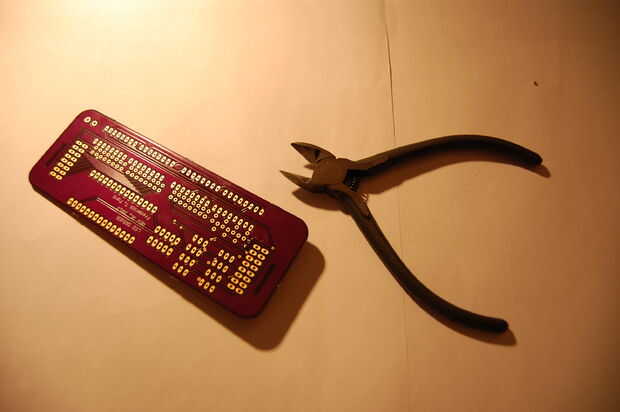

  5. Recorte cualquier exceso de las patas con un par de cortadores. (Imagen 6)
  6. Inspeccione la Junta del solador y corregir si es necesario. (Imagen 7)

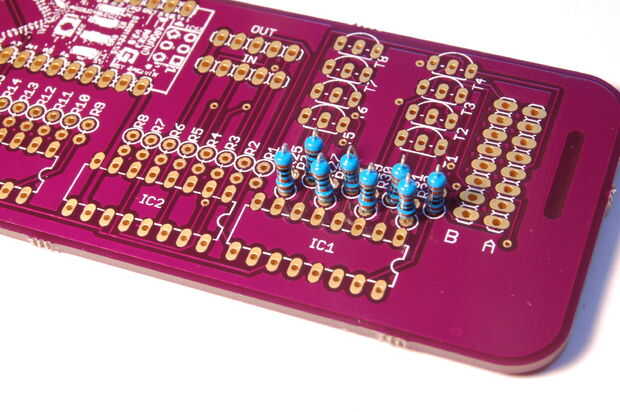

  7. Repita los pasos 3 a 6 hasta que se sueldan los 8 de la resistencia de 1K. (Imágenes 8 y 9)

Haga clic en cualquier imagen para ver mejor.
