Tonos de Ravez: La Asamblea del uno mismo LED gafas Kit. (11 / 13 paso)

Paso 11: Proporcionando energía

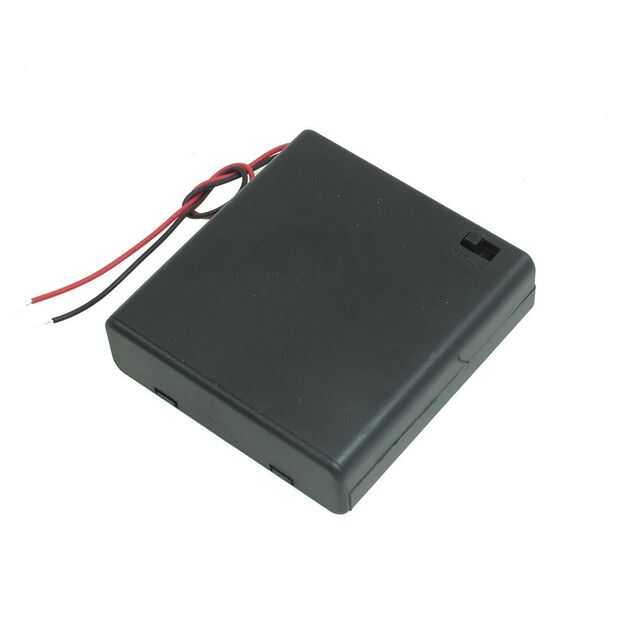

Rave Shades™ requieren una fuente de 5V DC, capaz de proporcionar alrededor de 500mA (máximo) de la corriente. Esto significa que usted puede alimentar a través de un puerto USB, un ordenador portátil, tablet, netbook o portátil batería USB. Estas baterías han comenzado realmente a bajar de precio por lo que podría ser digno de la comprobación hacia fuera. (Imagen 2) Sin embargo, si prefiere un método más barato, podría utilizar una batería 4AA con un interruptor incorporado. (Imagen 1)

Utilizar una fuente de USB:

  1. Encontrar un cable USB que es lo suficientemente larga para llegar a los vasos de donde va a guardar la batería.
  2. Cortar un extremo del cable con un par de tijeras o cuchillas laterales.
  3. Tira el aislamiento plástico para revelar el metal que blinda la malla.

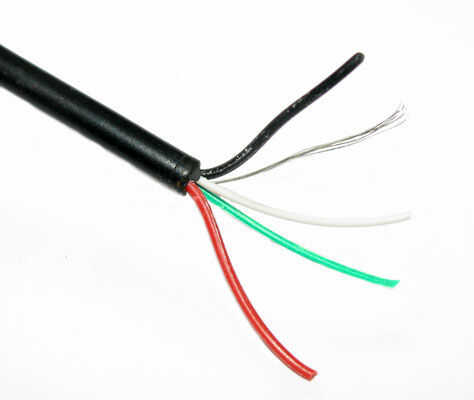

  4. Retirar la malla para revelar los cables de 2 o 4. (Imagen 3)
  5. Cortar todos los cables aparte de los rojos y negros.

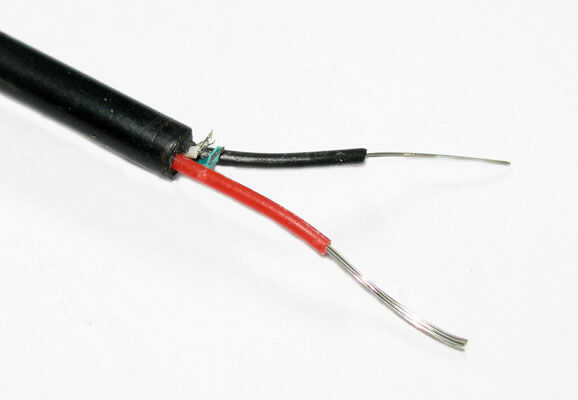

  6. Tira de los cables rojo y negro para revelar una pequeña cantidad de metal. (Imagen 4)

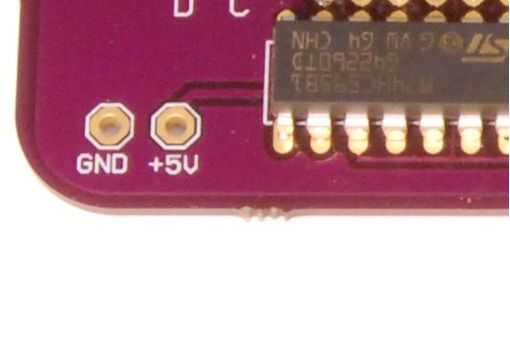

  7. Suelde el cable rojo a la almohadilla de 5V y el cable negro con el botón GND. (Imagen 5)
  8. Encender la batería. El arduino debe enciende, si no enciende, inmediatamente apague la batería y comprobar errores.

Usando una caja de la batería:

  1. Encontrar que algunos fino calibre cable de altavoz.
  2. Tira el plástico aislante de ambos extremos para revelar el alambre de cobre.
  3. Suelde el cable rojo de la caja de la batería con un cable en el cable del altavoz y el otro extremo a la almohadilla de 5V en la PCB de la soldadura. (Imagen 5)
  4. Suelde el cable negro de la caja de la batería al otro cable en el cable del altavoz y luego de la soldadura a la plataforma de tierra del PCB. (Imagen 5)
  5. Inserte 4 baterías del AA y enciéndala. El arduino debe enciende, si no enciende, inmediatamente apague la batería y comprobar errores.

Haga clic en cualquier imagen para ver mejor.
