Tiras de LED de órgano música LED/Color sin microcontroladores (3 / 7 paso)

Paso 3: Bloque de terminales

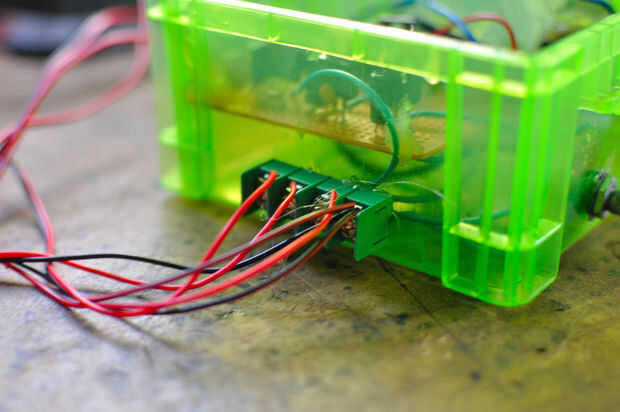

Usé de bornes para aislar las tiras de LED fuera del circuito principal. Estos son un bloque terminal de 4 pines, un pin de toda la tierra de LED y los pernos del resto tres para las conexiones del colector de los transistores PNP.
