Tiradores madera - en Techshop (2 / 5 paso)

Paso 2: Tamaño y dibujar los mangos

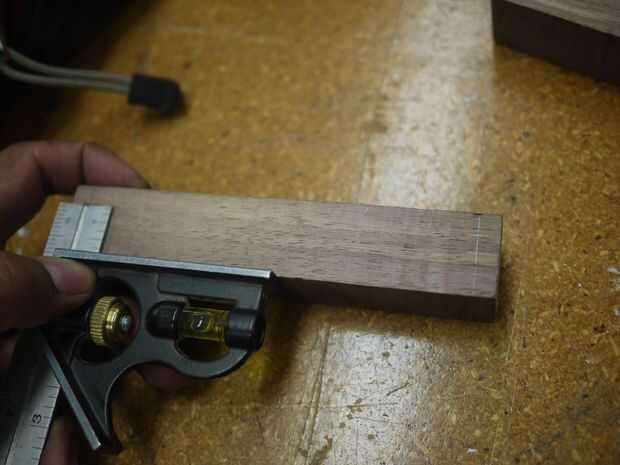

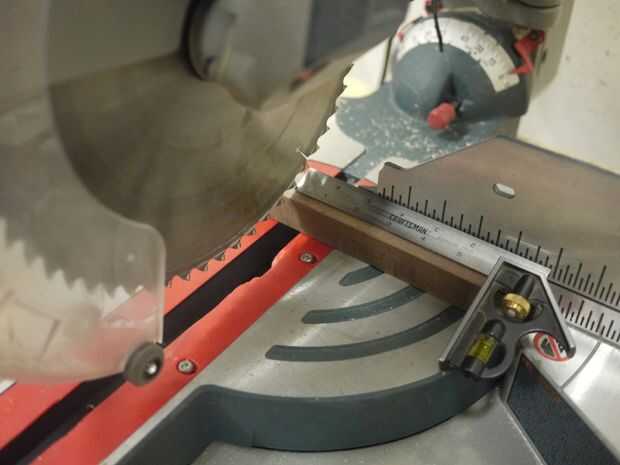

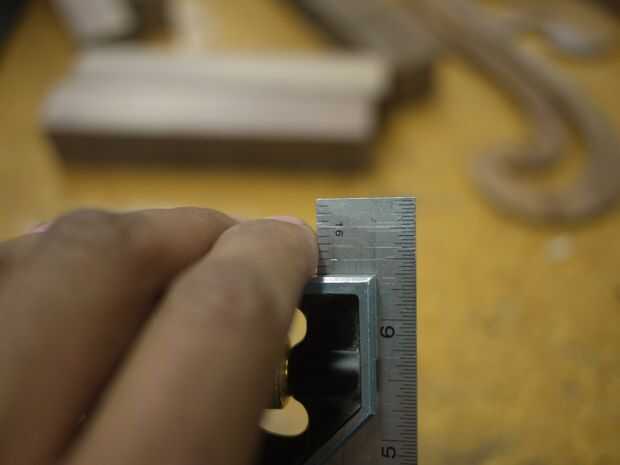

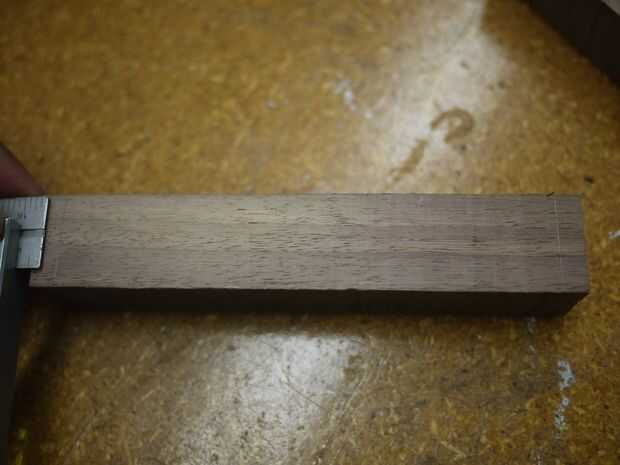

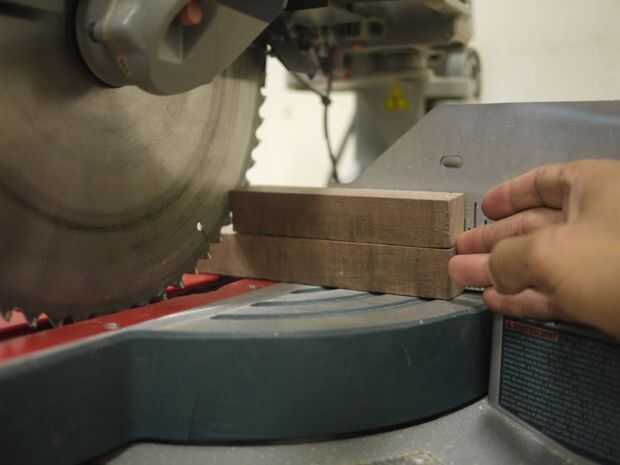

En lugar de utilizar un patrón impreso, decidí probar y mano libre estos puntos. Empecé con el tamaño de mi mano, traté de agarrar una regla, para ver cuánto espacio mi mano que agarre las asas. Me mide ~ 4 pulgadas a través y 5/8 pulgadas de profundidad. Cada uno de mis espacios en blanco era Plaza ~ 1 pulgada alrededor y cortar cada uno en blanco a 5 pulgadas de largo, para permitir una pequeña sala en los lados para el montaje a los cajones.

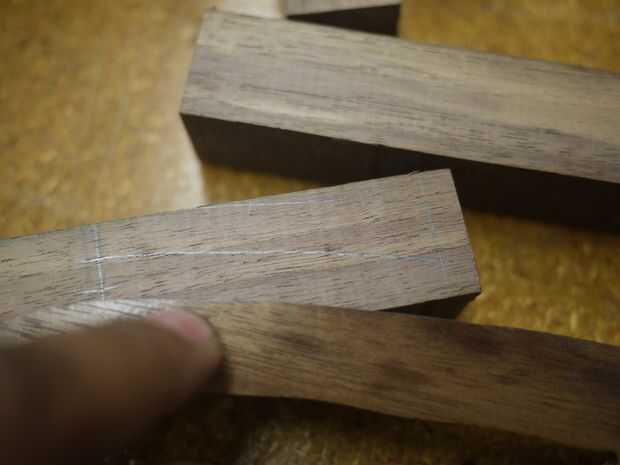

Luego, dibujé mi diseño directamente en los espacios en blanco. Usé una escuadra de combinación y francés curvas para dibujar el contorno de la forma del mango. Solamente dibujó en uno de los controladores, entonces todos los demás de la primera base.

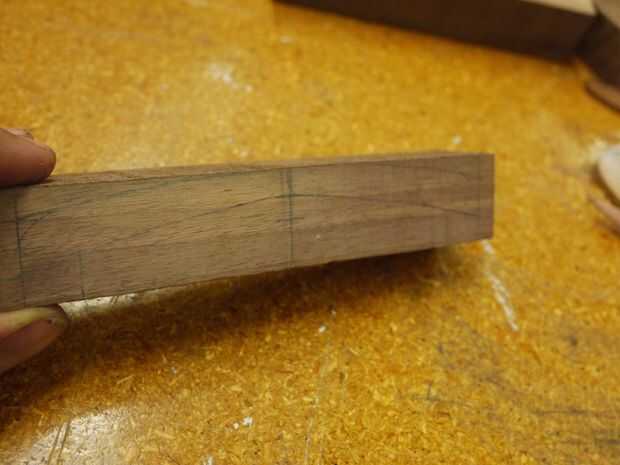

  1. Dividí el mango en tercios, tanto a lo largo de su longitud y anchura - estas sirvieron de proporciones básicas para poder dibujar curvas simétricas. Dibujado a lápiz

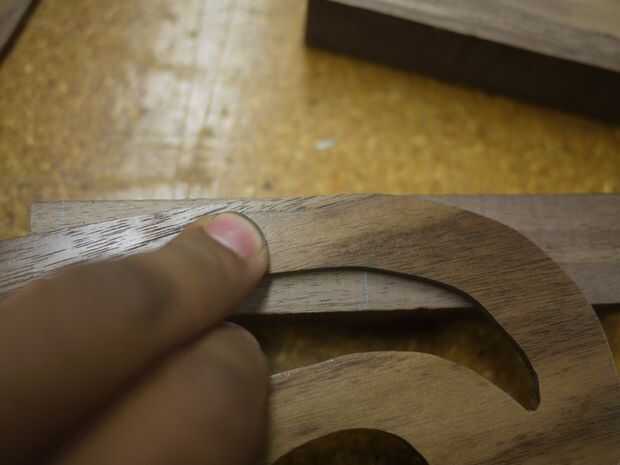

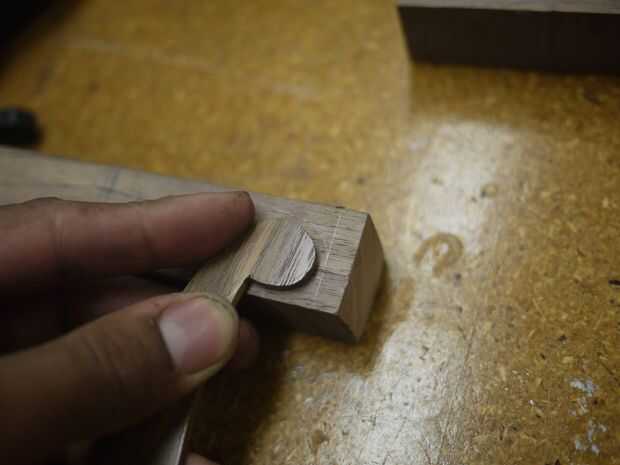

  2. Usé dos secciones de mis curvas francesas para dibujar un arco limpio a través de la longitud de la palanca y hacer una transición redondeada a los lados. También dibujado a lápiz.

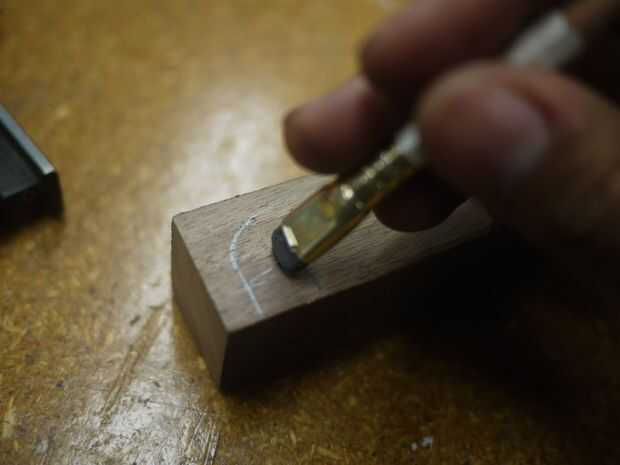

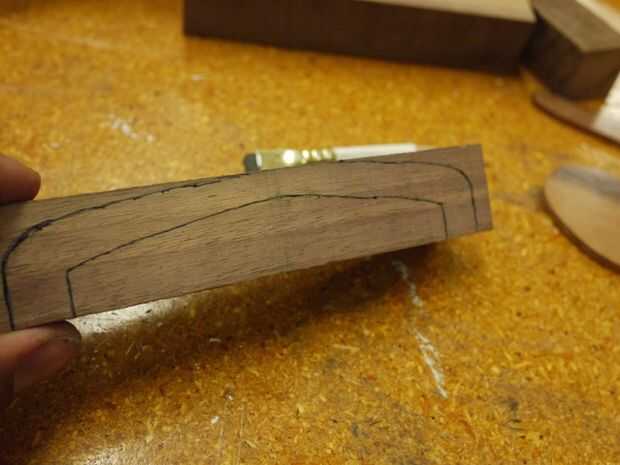

  3. Cuando era feliz con las líneas lo llevó a la Sierra de calar, pero era difícil ver las líneas de lápiz bajo las brillantes luces. Así que volví y dibujó sobre las líneas de lápiz de tinta oscura y borra todas las marcas de guía de la escuadra de combinación.
