Timelapse de la caja negra (2 / 26 paso)

Paso 2: Componentes se reúnen

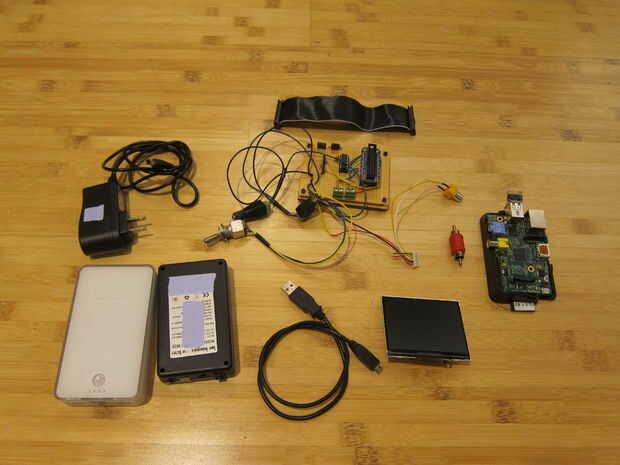

Estos son los componentes que estoy usando, que tomaron un tiempo para investigar y averiguar.

-Pi frambuesa
-Monitor TFT pequeño, que que ordené de Adafruit para $45.
-Batería recargable 12V, con salida USB *
-Batería USB salidas 2A. Actualmente, estoy usando de Adafruit, que ha sido confiable, piensa un poco pesado

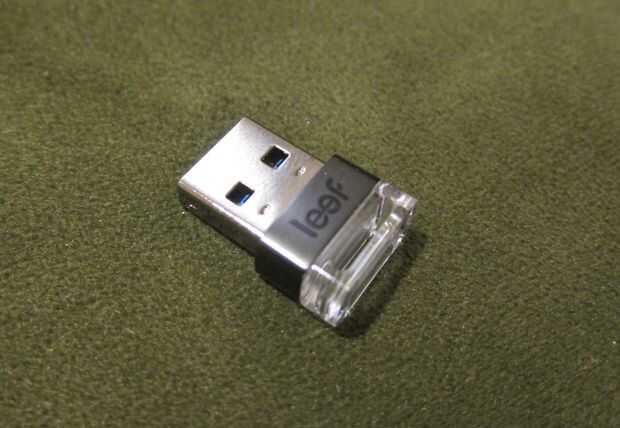

-pequeño dongle USB 3.0

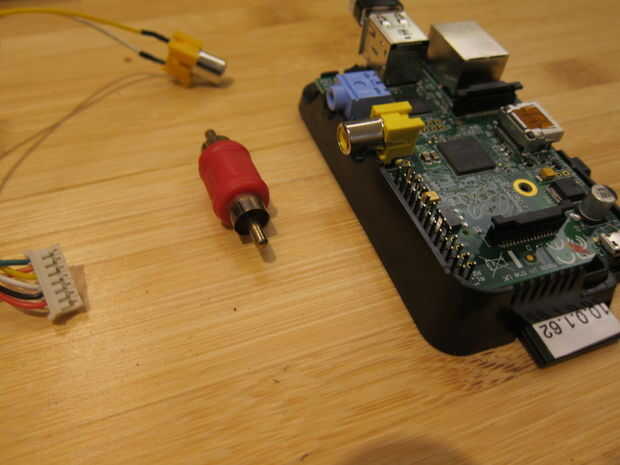

-Acoplador de macho a macho RCA
-Micro USB para funcionar hacia fuera a la batería
-Tablero Perf con: interruptor de 3 posiciones, lleva para recarga y GPIO.
-GPIO (no usado para la versión 1)

* Esta batería 12V acabó teniendo problemas con la salida USB. Tenía la esperanza de tener una pila de ejecutar el programa, pero la frambuesa Pi terminó disparando las necesidades de energía cuando la cámara estaba tomando una foto y luego la batería causaría una caída de tensión, obligando a la frambuesa Pi reiniciar
