Timbre de la puerta a través de vidrio (2 / 4 paso)

Paso 2: circuito

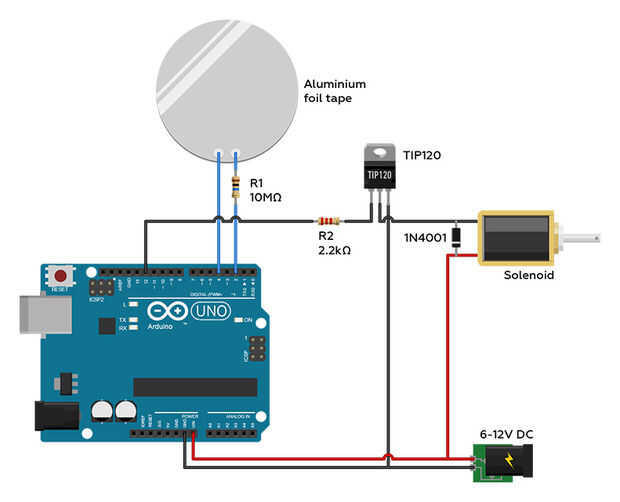

El circuito es bastante simple, aunque con un par de cosas que usted necesita tener cuidado.

En primer lugar se conecte dos cables a un pedazo de papel de aluminio o cinta. Papel de aluminio puede ser muy difícil de soldar, por lo que puede utilizar otro método de conectar los cables firmemente. Utilizamos un pequeño trozo de cinta de cobre que fácilmente soldaduras. Conecte un cable al pin digital 4 y un resistor de alto valor entre pin digital 2 y el papel de aluminio. El valor dependerá un poco de la sensibilidad que desee de la programación. En este caso se utilizó una resistencia de 10MΩ.

Para que suene la campana tenemos que accionar algo que golpea la campana para crear el sonido. Para esto utilizamos un solenoide, y aquí es donde las cosas un poco peludas. Solenoides de la mayoría en el mercado simplemente requieren más energía que el Arduino puede suministrar, o control de forma nativa. Para evitar esto que vamos a poder el Arduino y el solenoide a través de una alimentación externa de la fuente y tienen el control de Arduino un transistor TIP120 que a su vez activa y desactiva el solenoide. Para hacer esto Conecte un extremo de un 2.2kΩ resistencia al pin digital 12 y el otro extremo a la base del transistor. Sujete el colector y el emisor (las otras dos patas en el transistor) al solenoide y a tierra. Conecte el positivo de la fuente de alimentación externa para el otro cable del solenoide y Vin en el Arduino. Asegúrese de que su fuente de alimentación es lo suficientemente potente como para alimentar el solenoide, pero no demasiado potente para el Arduino. Debe ser superior a 6V, pero no puede ser superior a 12V.

Por último, añadir un rectificador 1N4001 entre los cables del solenoide para proteger el Arduino de cualquier zapatilla de deporte de poder a través de los cables cuando el solenoide se apaga.
