Para cortar cuento largo, se acordó por los ocupantes de la casa que hay que hacer algo singular acerca de ampliar la gama de la campana/timbre de la puerta. Dibujo conexión en paralelo a la línea existente sería tedioso e implican la cables en forma encubierta.
Así que el técnico residente esperaba llegar a una solución rápida y sucia para este problema. Una verificación rápida de la red reveló que existía una solución directa disponible sur 40 dolares. Finalmente terminé haciendo un circuito simple que amplía la gama de campana de puerta delantera derecha a la primera planta - todo al costo de menos de 5 dólares con alrededor de una hora de tiempo bien invertido.
Antes de que vamos más allá nos echa un vistazo a las piezas y la complejidad involucrados en este proyecto poco simple.

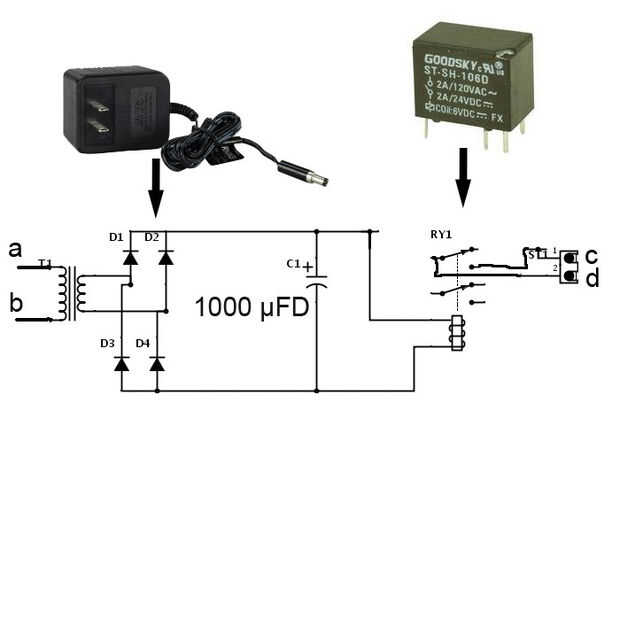

Lista de piezas:
1. 6 contactos V relé DPDT clasificación en 5 A @ 240 V X 1 (pueden ser 1 A y usaba lo que era fácilmente disponible)
2. 6 V o fuente de alimentación 9 V adaptador con salida mA 500 X 1
3. 1000 μF/16V condensador electrolítico X 1
4. inalámbrico llamado Bell X 1 (preferiblemente con antena telescópica en el auricular y la unidad base de timbre)
5. corta longitud del cable de conexión
Set de habilidad: Un poco de soldador se requiere
