Tierra seguimiento LED Longboard Mod (8 / 11 paso)

Paso 8: Sensor de efecto Hall

Para hacer este trabajo, necesitamos medir la velocidad de los imanes.  Lo hacemos con un sensor de efecto hall.  La que he usado es un enganche sensor de efecto hall, lo que significa que cuando el polo norte de un imán se mueve más allá de la parte frontal del sensor, pasa a un estado "alto" hasta un poste del sur se mueve más allá y hace que desciendan.

El que compré era de Sparkfun.com.

Para cablear el sensor:
1) con la "pequeña plaza" frente a usted, el pinout (para este sensor en particular) de derecha a izquierda es 5V, GND, Vo.

2) 3" alambres en cada cable de la soldadura.  Tenga cuidado de no tener el sensor demasiado caliente se puede romper.

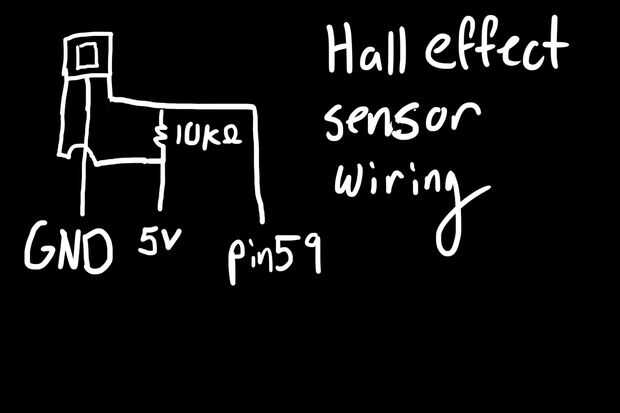

3) Conecte los 5V y Vo junto con una resistencia de 10 K Ohm en el medio.  Uso que un montón de calor retráctil para guardar todos los contactos expuestos. (ver imagen)

4) soldar un pie o tan de alambre extra en los extremos, los clip hacia abajo y conectarlos al microcontrolador como se muestra.

Para conectar el sensor a la placa:
5) una correa de 3 pulgadas de acero inoxidable correa de la curva en forma de "L". Es aconsejable utilizar acero inoxidable no magnético (tu nevera tiene acero suave detrás del acero inoxidable).  También puede usar cobre o aluminio.

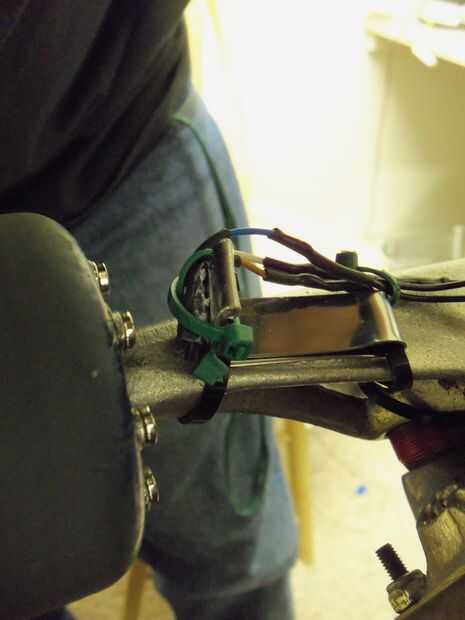

6) o zip empate el sensor en el soporte de hecho en el extremo corto.

7) Instale el soporte en forma de L con el sensor para que el sensor está sobre una mitad de pulgada de los imanes.  Dejar espacio para agregar imanes adicionales si los necesita.
