Tierra seguimiento LED Longboard Mod (3 / 11 paso)

Paso 3: Inserte los LED y preparación para el cableado

Preparación para atar el alambre
1) Monte el sujetacable anclas en la parte inferior de la tabla en intervalos incluso como veis en la foto.

LEDS:

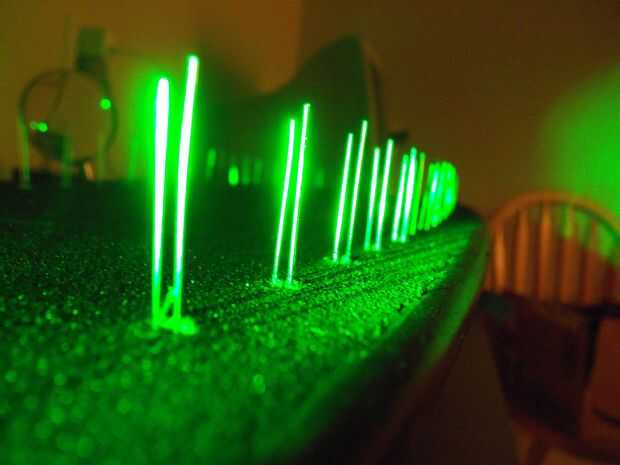

2) Inserte los LEDs en los agujeros. He insertado los LED con el ánodo (largo) apuntando hacia el exterior de la placa y el cátodo (corto) apuntando hacia adentro hacia el centro del tablero.  Hay una foto de esto a continuación. Esto es importante en el paso siguiente. Puede usar un lápiz o un destornillador para empujar estas hasta el fondo para que no dañar los conductores accidentalmente.

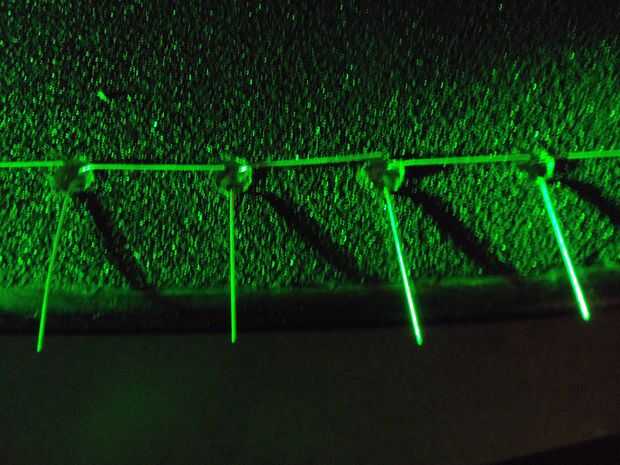

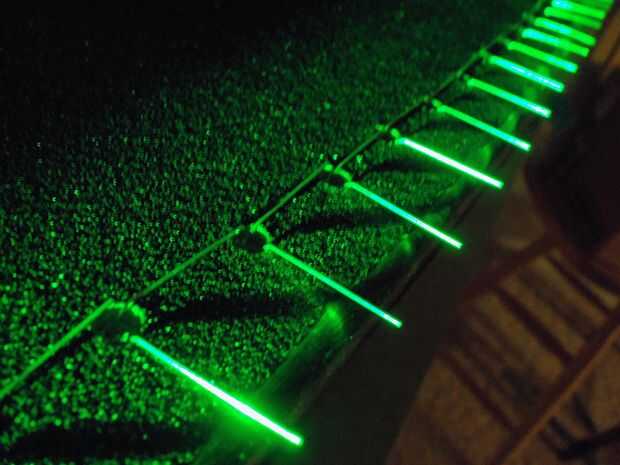

3) doble sus puntas para que los cátodos (largos) sobresalen de la parte de la Junta y los ánodos (cortos) apuntan hacia la nariz de la tabla. Más adelante, se suelda todos los ánodos juntos y luego los cables a los cátodos. Tenga cuidado de no dejar estos giran mientras son doblándolas hacia abajo para que no gire y corta el LED. Otra vez, una imagen a continuación.
