"Tiempo de Soundie" o "Granada de sonido segundo 12"! (1 / 2 paso)

Paso 1: el meollo...

lista de piezas:
condensador de 10uF
2 pilas de botón de 3v (cr2032)
Resistencia de 1 M ohm
zumbador piezoeléctrico (aproximadamente la anchura alrededor de una pila de botón 3v)
Temporizador 555
cinta aislante
imán

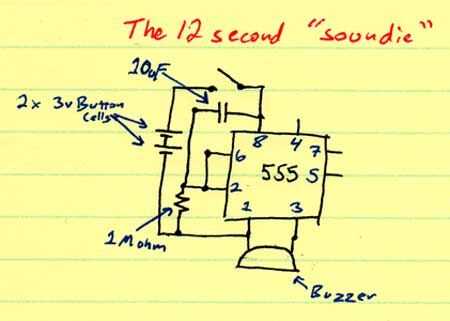

(esta es mi primera vez un esquema de dibujo, así que Dime si su mal!)

las piernas de los 555 están dobladas hacia fuera y todo el circuito envuelve el zumbador.

todas las piezas son soldadas o pegadas directamente sobre el 555 o el zumbador piezo. los cables soldados en el circuito va a las baterías solo son pegados a la parte superior e inferior de una pila de dos baterías de celda de botón. como un sandwich del soundie, una batería es añadida y pegada a la parte inferior. (esto es opcional, en caso su sólo se utiliza como una Granada de sonido para molestar a las personas o para el uso en un lienzo de airsoft o paintball)

Nota: el zumbador + debe conectarse a la clavija 3.-está conectado a la clavija 1.
