Paso 2: Montaje del circuito para Pyro

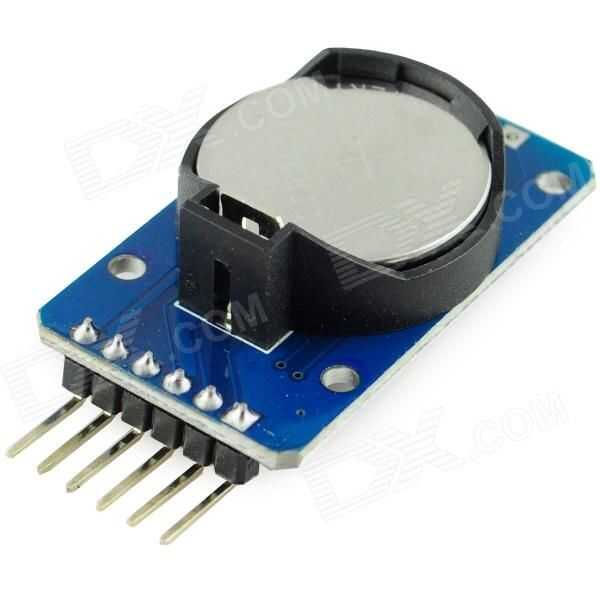

1) primero vamos a hablar de la unidad RTC. Arduino puede realizar un seguimiento de tiempo y fecha pero no precisa y necesita potencia constante o consigue restablecer. El DS3231 es un módulo muy preciso que permite su arduino saber cuál es la fecha y hora actual en todo momento. La pila de botón en los clips y recarga cada vez que recibe energía eléctrica por el arduino. Puede recordar la fecha y por años con sólo su propia batería. Recomiendo altamente esta unidad, sobre todo porque es sólo 0,70 €. El DS3231 se recarga la batería cuando el arduino es tan sólo el clip en una batería de litio recargable.
Conectar el RTC al conectar VCC de arduino a 5V, GND a GND y SDA y SCL a SDA y SCL en su tabla. Ignorar los otros 2 pines (el RTC no está en las fotos pero obviamente tiene que estar conectado - para fotos y más:
Esto es donde se encuentra el SDA y SCL en consejos comunes:
Arduino Uno: Pin SDA -> Arduino analógico 4 o el pin SDA específico, pin SCL > Arduino analógica 5 o el pin SCL específico
Arduino Leonardo: Pin SDA -> Arduino Digital 2 o el pin SDA específico, pin SCL > Arduino Digital 3 o el pin SCL específico
Arduino Mega: Pin SDA -> Arduino Digital 20 (SDA) o el pin SDA específico, pin SCL > Arduino Digital 21 (SCL) o el pin SCL específico.
Arduino Due: Pin SDA -> Arduino Digital 20 (SDA) o SDA1 dedicado (Digital 70) pin, pin SCL -> Arduino Digital 21 (SCL) o SCL1 dedicado (Digital 71).

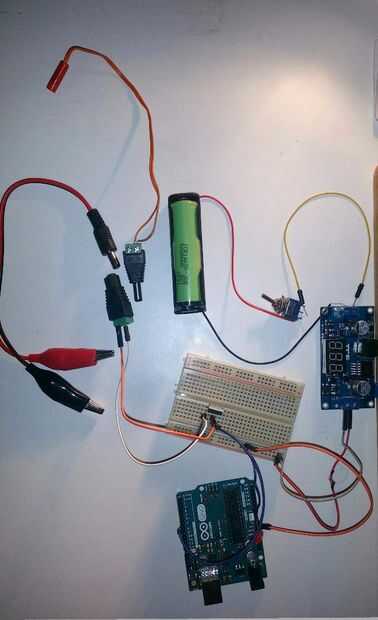

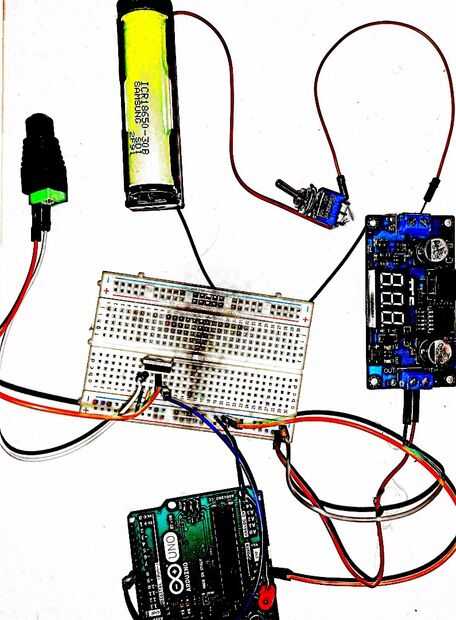

2) a continuación conecte el cable de tierra del soporte de la batería a su paso dc hasta en los puertos marcados "in -" ponga el cable positivo del interruptor y del interruptor, conectar un cable de puente para la ups paso "en +". (Omitir el paso hacia arriba y utilice sólo el interruptor si sus baterías en serie más de 5V juntos - proporcionan información sobre ups de paso y su uso aquí:) conexión ta puente de cable al paso de hasta "a +" y uno a la ups de paso "hacia fuera-" ver foto! Ajustar su paso hasta 7V o lo que sea manuel de tu arduino recomienda (pero más de 5V).

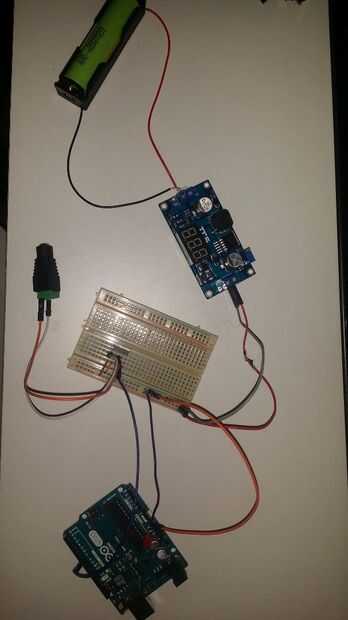

3) Conecte uno de su paso up "a +" Vin de tu arduino y el otro a un camino positivo en tu protoboard o en lo que va a utilizar para conectar los otros cables a. Conecte uno de su paso "hacia fuera-" de arriba GND de tu arduino y el otro a un carril negativo en tu protoboard o en lo que va a utilizar para conectar los otros cables a.

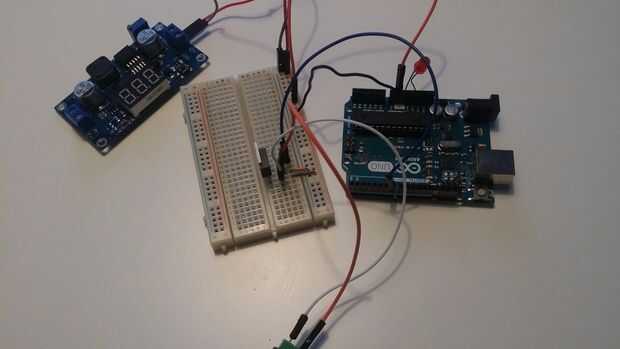

4) conectar el led a tu arduino 3.3V y GND. Conecte el zumbador a tu arduino pin Digital 13 y gnd (no en foto). El led te muestra que el dispositivo está encendido (armadas). El timbre le avisará antes de los disparos de alerta espectadores potenciales que se van a cerrar.

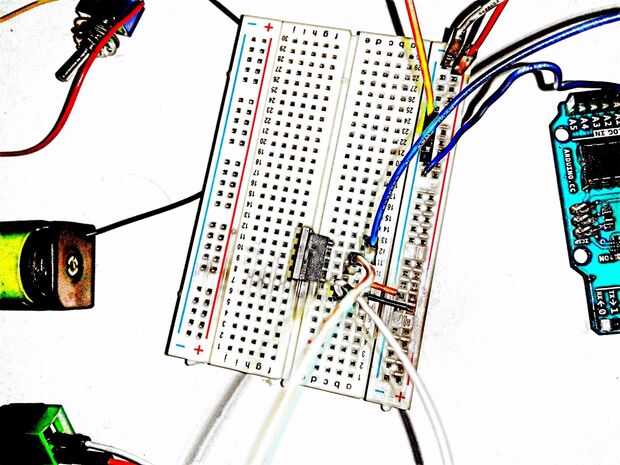

5) Conecte el enchufe hembra DC + al carril más desde el paso 3. Conecte el negativo del DC jack para el tip120 (u otros mosfet) medio perno.

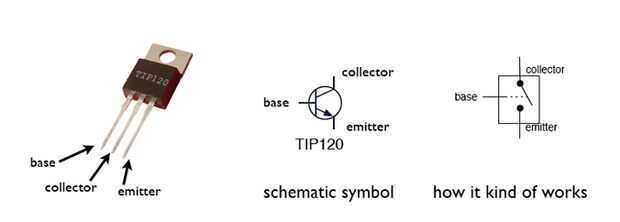

6) Conecte la punta de 120 (u otros mosfet) derecha pin (cuando se mira en la parte de plástico negra) en el carril de tierra desde el paso 3 y el eje izquierdo para un pin digital en su arduino (pin 9 se utiliza en el ejemplo de código).

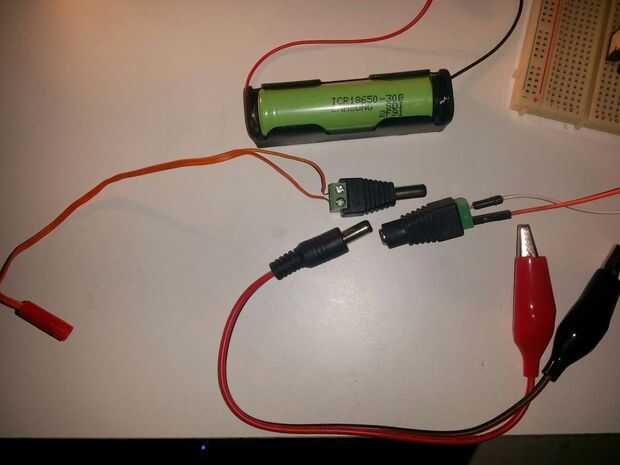

7) tornillo su partido eléctrico en el enchufe masculino dc. la polaridad no es importante.
